Sharp VZ-1550H(BK)

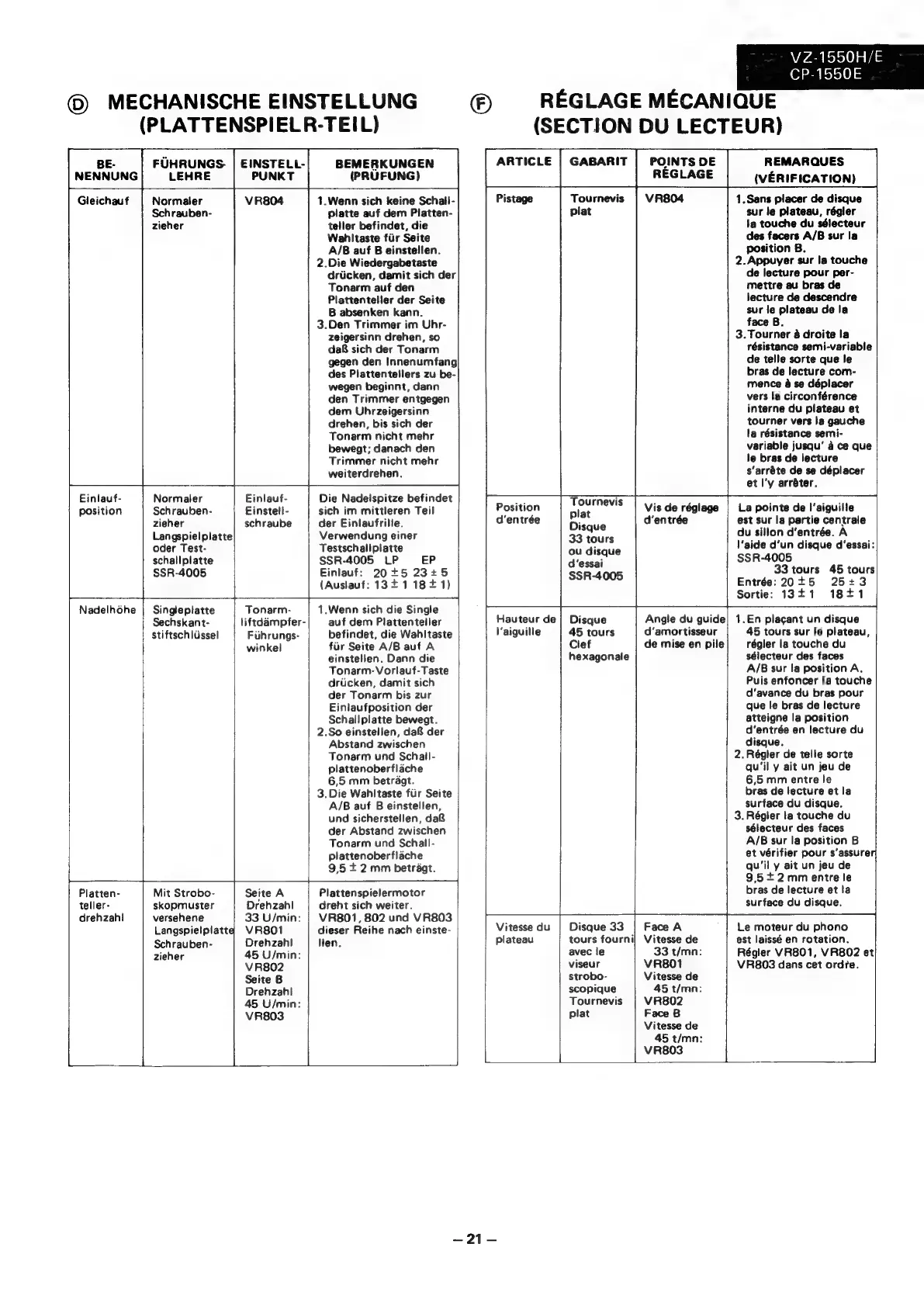

MECHANISCHE EINSTELLUNG
BE-
NENNUNG
FUHRUNGS-
LEHRE
Gleichauf
Normaler
Schrauben-
zieher
VR804
(PLATTENSPIELR-TEIL)
EINSTELL- BEMERKUNGEN
PUNKT (PRUFUNG)
1.Wenn sich keine Schali-
platte auf dem Platten-
teller befindet, die
Wahltaste fiir Seite
A/B auf B einstellen.
2.Die Wiedergabetaste
driicken, damit sich der
Tonarm auf den
Plattentelier der Seite
B absenken kann.
3.Den Trimmer im Uhr-
zeigersinn drehen, so
daB sich der Tonarm
gegen den Innenumfang
des Piattenteilers zu be-
wegen beginnt, dann
den Trimmer entgegen
dem Uhrzeigersinn
drehen, bis sich der
Tonarm nicht mehr
bewegt; danach den
Trimmer nicht mehr
weiterdrehen,
Einlauf-
position
—
Normaler
Schrauben-
zieher
Langspielplatte
oder Test-
schallplatte
SSR-4005
Nadelhdohe
Singleptatte
Sechskant-
stiftschiGssel
Einlauf-
Einstell-
schraube
Tonarm-
liftdampfer-
Fuhrungs-
winkel
Die Nadelspitze befindet
sich im mittleren Teil
der Einlaufrille.
Verwendung einer
Testschaliplatte
SSR-4005 LP EP
Einlauf: 20+5 23+5
(Auslauf: 13+ 118+ 1)
1.Wenn sich die Single
auf dem Plattenteller
befindet, die Wahltaste
fir Seite A/B auf A
einstellen. Dann die
Tonarm-Vorlauf-Taste
drucken, damit sich
der Tonarm bis zur
Einlaufposition der
Schallplatte bewegt.
2.So einstellen, da& der
Abstand zwischen
Tonarm und Schall-
plattenoberflache
6,5 mm betragt.
3. Die Wahlitaste fur Seite
A/B auf B einstellen,
und sicherstellen, da&
der Abstand zwischen
Tonarm und Schall-
plattenoberflache
9,5 +2 mm betragt.
Platten-
teller-
drehzah!
Mit Strobo-
skopmuster
versehene
Langspielplatte
Schrauben-
zieher
ba
Seite A
Drehzahl
33 U/min:
VR801
Drehzahl
45 U/min:
VR802
Seite B
Drehzah!
45 U/min:
VR803
Plattenspielermotor
dreht sich weiter.
VR801, 802 und VR803
dieser Reihe nach einste-
lien.
©
ARTICLE | GABARIT | POINTS DE REMARQUES
REGLAGE (VERIFICATION)
REGLAGE MECANIQUE
VZ-1550H/E
CP-1550E
(SECTION DU LECTEUR)
Position
Tournevis
plat
Tournevis
VR804
Vis de réglage
2.Appuyer sur la touche
Sortie: 1341 18+1
_ pete hove Ane
1. Sans placer de disque
sur le plateau, régler
la touche du sélecteur
des facers A/B sur la
position B.
de lecture pour per-
mettre au bras de
lecture de descendre
sur le plateau de la
face B.
3. Tourner a droite la
résistance semi-variable
de telle sorte que le
bras de lecture com-
mence & se déplacer
vers la circonférence
interne du plateau et
tourner vers la gauche
la résistance semi-
variable jusqu’ 4 ce que
le bras de lecture
s‘arréte de se déplacer
et I'y arréter.
La pointe de I’aiguille
est sur la partie centrale
du sillon d’entrée. A
‘aide d’un disque d’essai:
SSR-4005
33 tours 45 tours
Entrée: 20+5 25+3
d‘entrée ca d’entrée
isque
33 tours
ou disque
d ‘essai
SSR-4005
Hauteur de| Disque Angle du guide
Vaiguille 45 tours d‘amortisseur
Clef de mise en pile
hexagonale
2
Vitesse du | Disque 33 | Face A
plateau tours fournii
avec le 33 t/mn:
viseur VR801
strobo- Vitesse de
scopique 45 t/mn:
Tournevis VR802
plat Face B
Vitesse de
45 t/mn:
VR803
Le moteur du phono
Vitesse de est laissé en rotation.
3. Régler la touche du
1.En plagant un disque
45 tours sur le plateau,
régler la touche du
sélecteur des faces
A/B sur ta position A.
Puis enfoncer !a touche
d’avance du bras pour
que le bras de lecture
atteigne la position
d’entrée en lecture du
disque.
. Régler de telle sorte
qu'il y ait un jeu de
6,5 mm entre le
bras de lecture et la
surface du disque.
sélecteur des faces
A/B sur la position B
et vérifier pour s’assurer|
qu’il y ait un jeu de
9,5+2mm entre le
bras de lecture et la
surface du disque.
Régler VR801, VR802 et
VR803 dans cet ordre.
-21-
