ENTFERNEN DER HAUPTTEILE

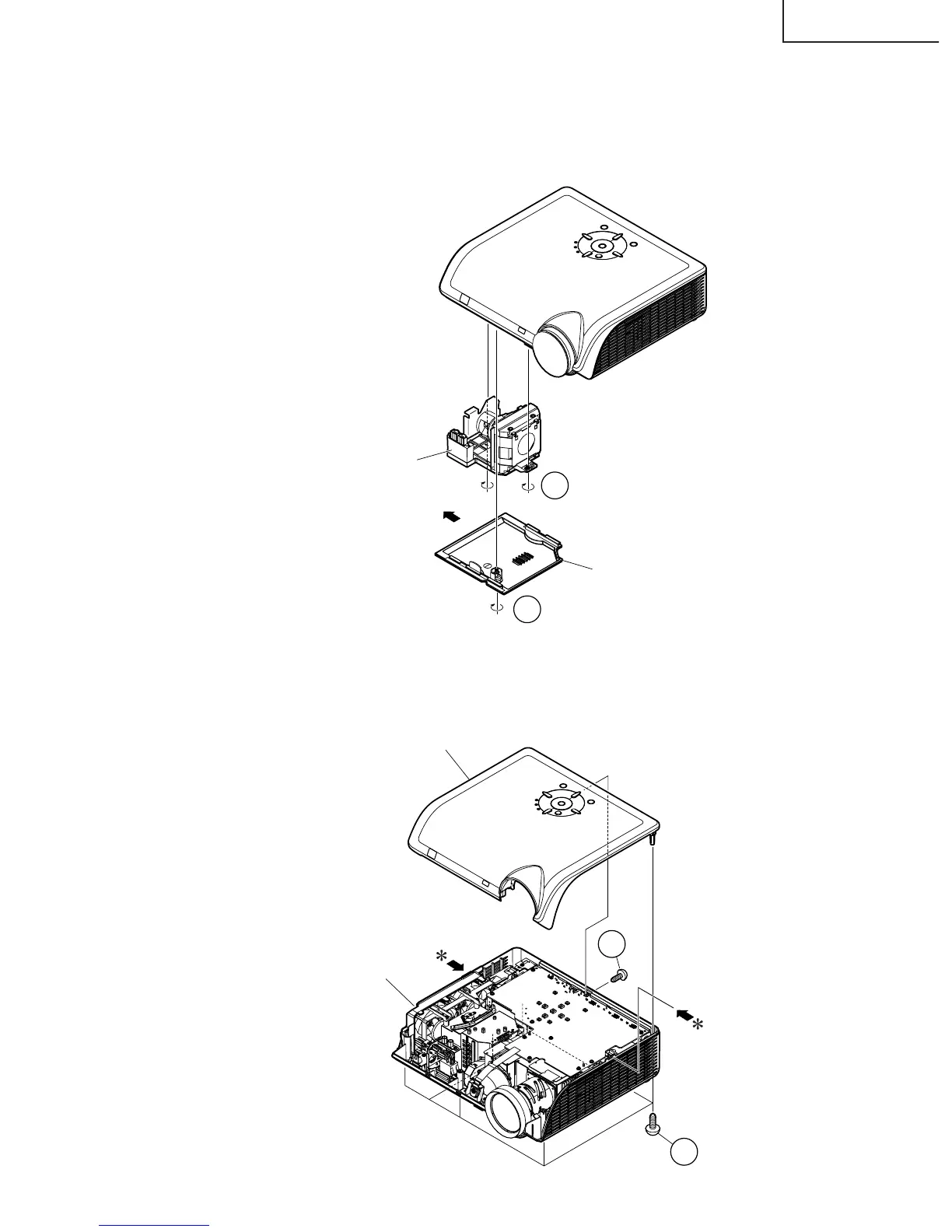

1. Ausbau der Lampentür und der Lampeneinheit
1-1. Die Lampentür-Befestigungsschraube herausdrehen, dann die Lampentür abnehmen.
1-2. Die 2 Lampeneinheits-Befestigungsschrauben herausdrehen, dann die Lampeneinheit abheben.
2. Ausbau des oberen Gehäuses
2-1. Die 6 Befestigungsschrauben für das obere und das untere Gehäuse herausdrehen.
2-2. Die Befestigungsschraube für das obere Gehäuse (Klemmenseite) herausdrehen.
2-3. Die mit * bezeichneten Teile gedrückt halten und die Klauen am oberen Gehäuse freigeben, um das obere
Gehäuse abzunehmen.
1-2
1-3
Lampeneinheit
Lampentür
2-1
2-2
Oberes Gehäuse
Unteres Gehäuse
