63
XG-MB70X

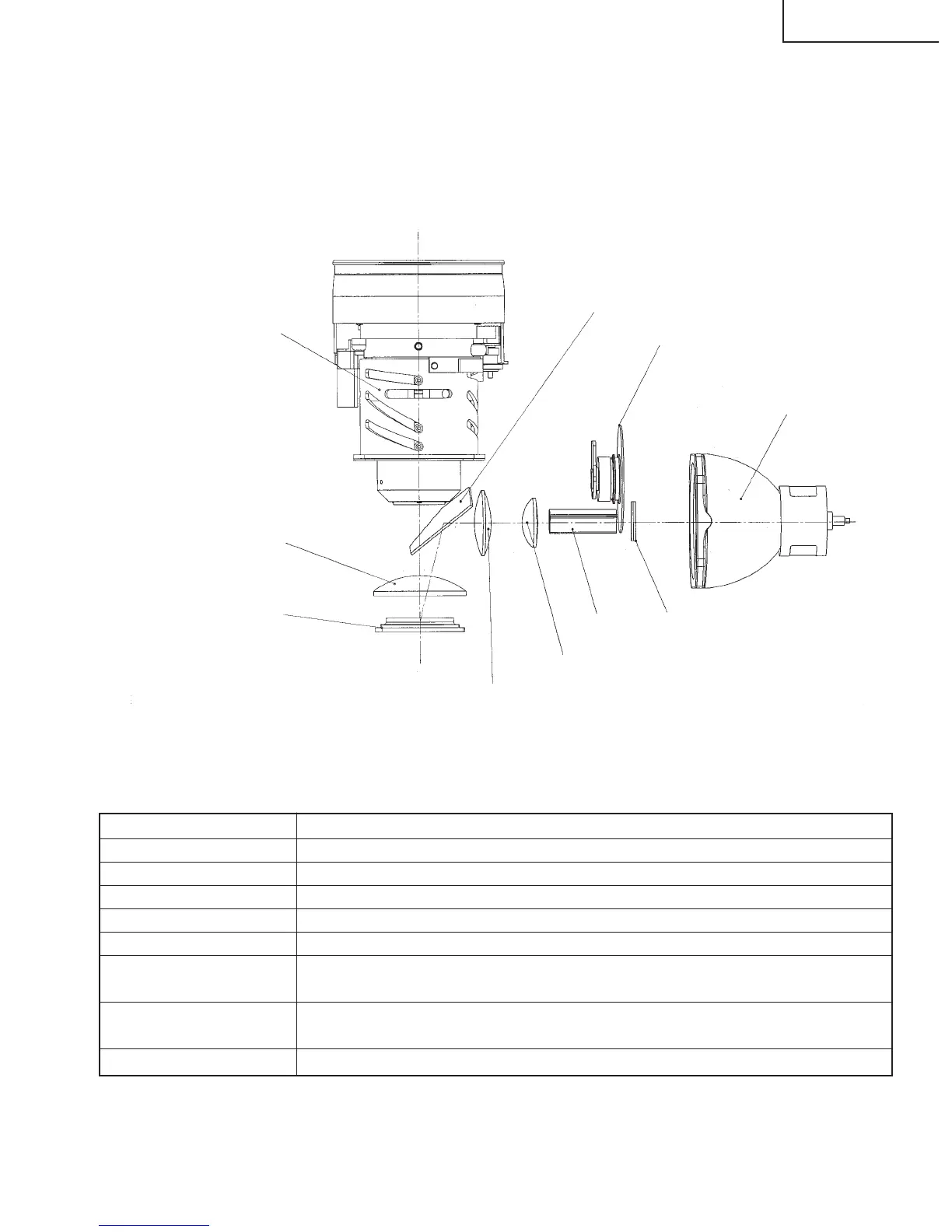

BESCHREIBUNG DER OPTIK-EINHEIT
Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-
sicht von oben)
(Schematische Darstellung)
Objekt Funktion
Lampe Lichtquelle. Gleichstrom-Hochdruck-Quecksilberlampe
Farbrad Teilt durch den Farbfilter das Licht aus der Lichtquelle in R, G, B und W auf.
Stab Entwickelt einen gleichmäßigen Lichtstrahl.
Beleuchtungslinsen Fokussieren das Licht aus dem Stab auf DMD.
Reflektorspiegel Reflektiert das Licht aus den Beleuchtungslinsen gegen DMD.
Feldlinse Fokussiert das Licht aus dem Reflektorspiegel auf DMD und das Licht aus DMD
auf Projektionslinse.
DMD Schaltet im Verhältnis von Farbkomponente jedes Bildpunktes der Eingangsquelle
den internen Mikrospiegel ein/aus, um das Licht zu reflektieren.
Projektionslinse Vergrößert das Licht aus DMD und projiziert es auf eine Leinwand.
DMD
Feldlinse
Stab
Lampe
Reflektorspiegel
Farbrad
Beleuchtungslinsen 1
Projektionslinse
Beleuchtungslinsen 2
UV-Filter
