57
XR-1X

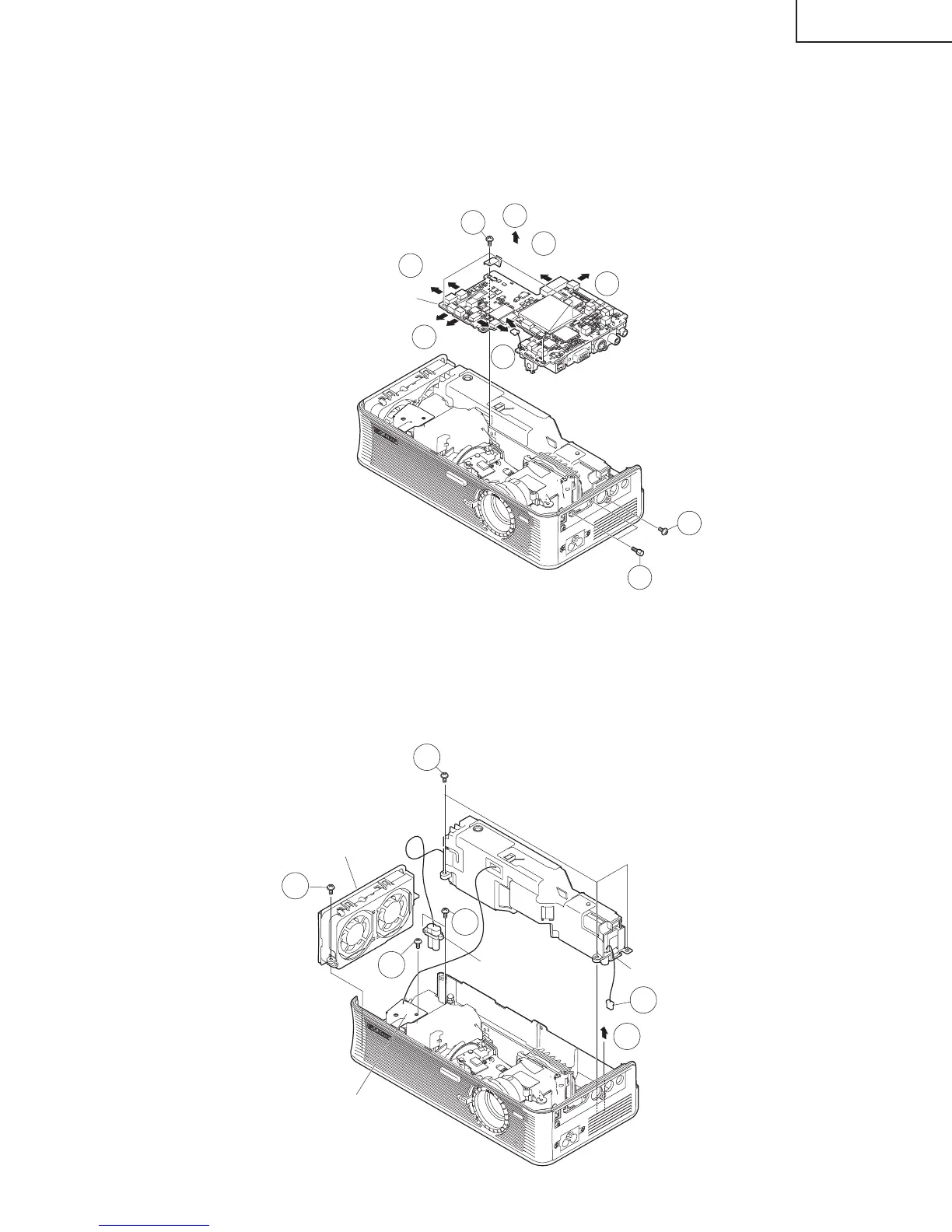

3. Ausbau der Hauptleiterplatte
3-1. Die Befestigungsschraube für die S-VIDEO-Klemme (Klemmenseite) entfernen.
3-2. Die beiden Sechskantschrauben zur Befestigung der D-SUB-15-Stift-Klemme (Klemmenseite) entfernen.
3-3. Die vier Hauptleiterplatten-Befestigungsschrauben entfernen.
3-4. Die acht Anschlüsse aus der Hauptleiterplatte entfernen.
3-5. Die Hauptleiterplatte in querer Richtung von der Klemmentafelseite abheben.
4. Ausbau der Vorschaltgeräteeinheit und Gebläseeinheit
4-1. Die drei Vorschaltgeräteeinheits-Befestigungsschrauben entfernen.
4-2. Die beiden Lampensockel-Befestigungsschrauben entfernen, dann den Lampensockel abnehmen.
4-3. Die Bimetalleinheits-Befestigungsschraube entfernen, dann die Bimetalleinheit abheben.
4-4. Den Anschluss zwischen der Vorschaltgeräteeinheit und der Netzanschluss-Leiterplatteneinheit entfernen.
4-5. Die Vorschaltgeräteeinheit abheben.
4-6. Die Gebläseeinheit-Befestigungsschraube entfernen, dann die Gebläseeinheit abheben.
3-1
3-2
3-3
3-5
3-4
3-4
3-4
3-4
3-4
[FC]
[LF]
[SO]
[KY]
[EA]
[FA]
[FB]
[DD]
Hauptleiterplatte
4-1
4-2
4-3
4-4
4-5
4-6
Vorschaltgeräteeinhei
Gebläseeinheit
Lampen-
sockel
Bimetalleinheit
