56
XR-1X
ENTFERNEN DER HAUPTTEILE

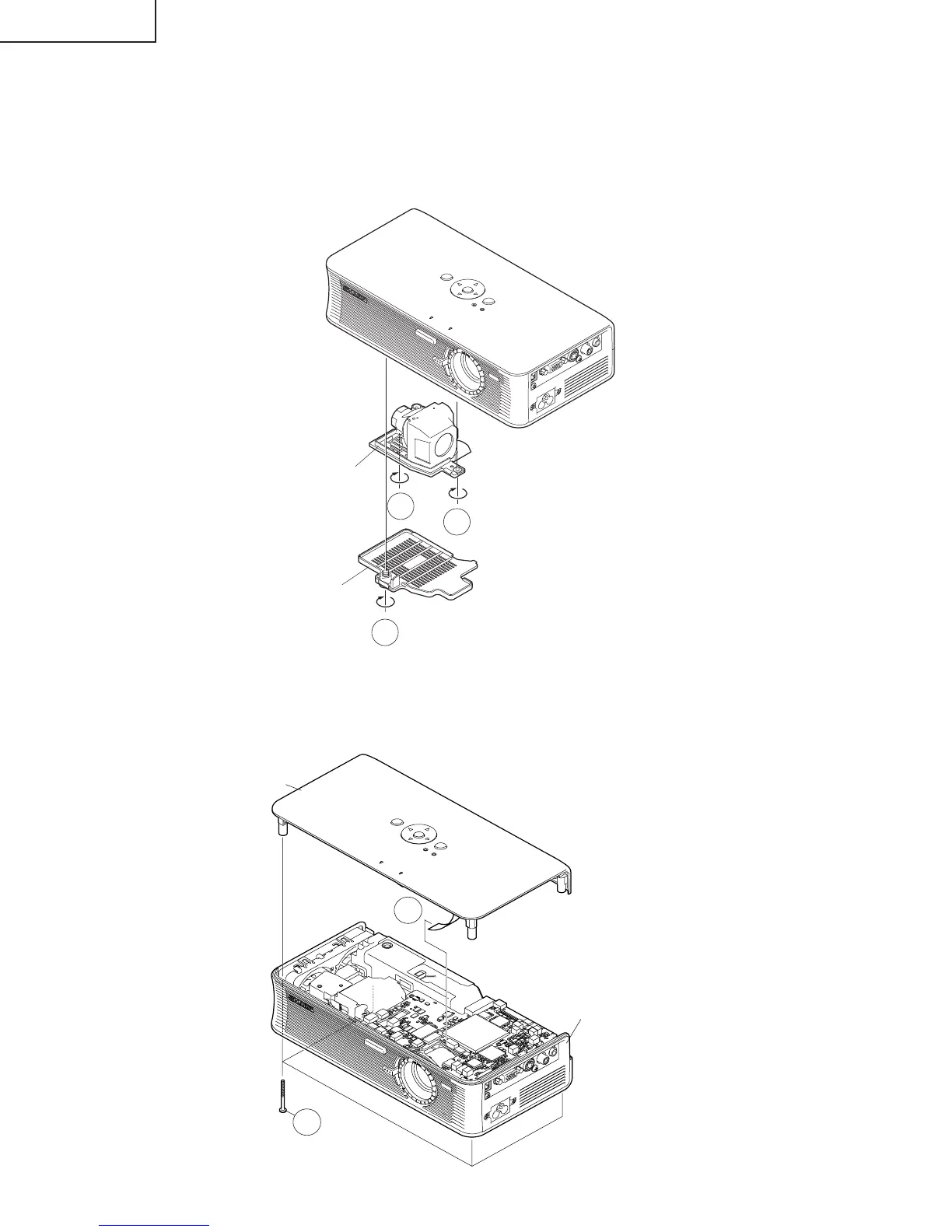

1. Ausbau der Lampentür und der Lampeneinheit
1-1. Die Lampen-Befestigungsschraube lösen, dann die Lampentür abheben.
1-2. Die beiden Lampeneinheits-Befestigungsschrauben entfernen, dann die Lampeneinheit abnehmen.
2. Ausbau des oberen Gehäuses
2-1. Die vier Befestigungsschrauben für das obere und das untere Gehäuse entfernen.
2-2. Den Bedienungstasten-Anschluss aus der Hauptleiterplatte entfernen, dann das obere Gehäuse abnehmen.
1-1
1-2
1-2
Lampentür
Lampeneinheit
2-1
2-2
Oberen Gehäuses
Untere Gehäuse
