59
XR-1X

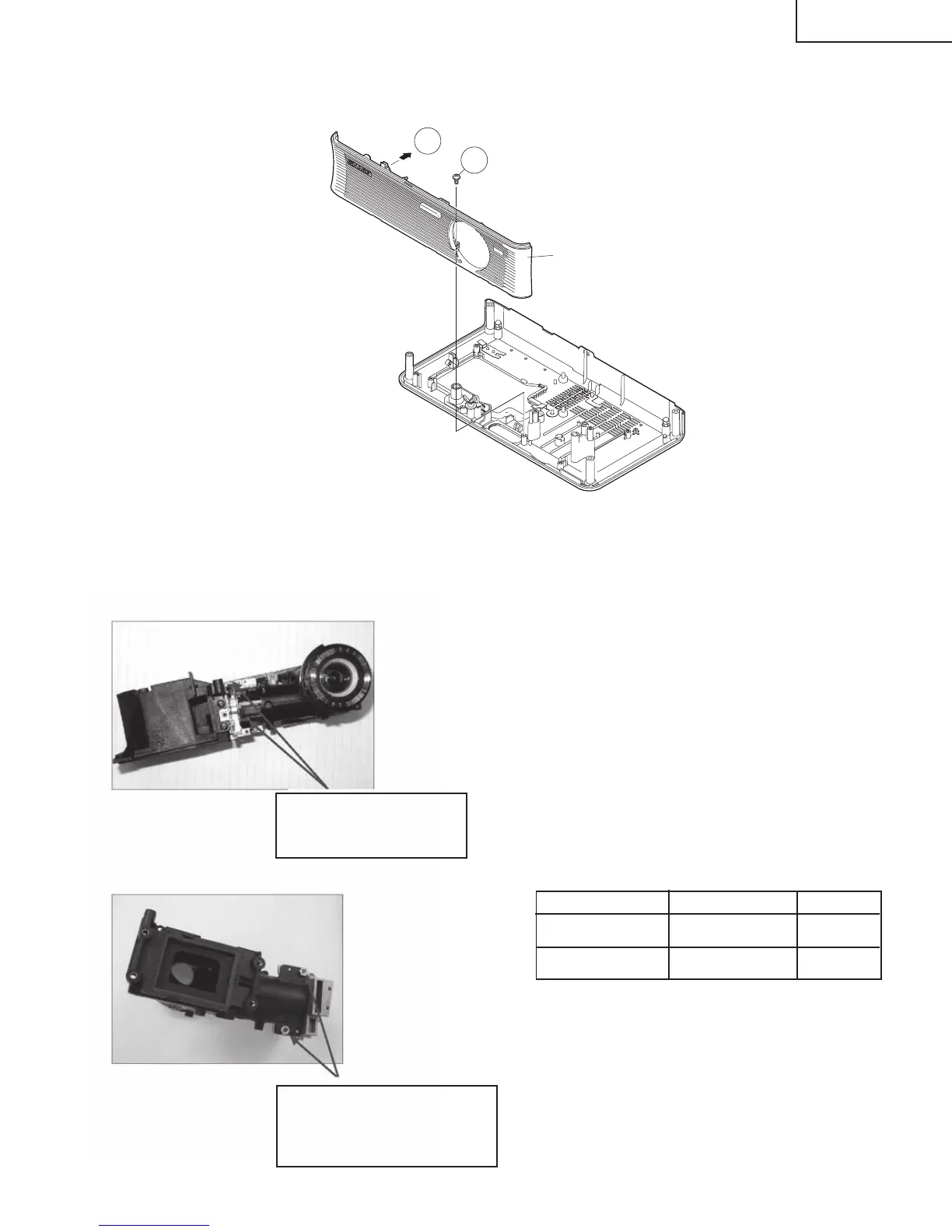

7. Ausbau des vorderen Gehäuses
7-1. Die Befestigungsschraube für das vordere Gehäuse entfernen.
7-2. Den Leitungsdraht des Drahthalters abtrennen, dann das vordere Gehäuse abnehmen.
7-2
7-1
Vordere Gehäuse
●Lösung, wenn die Schrauben für die optische Lautwerk-Einkeit überdreht sind
Wenn bei Wartungsarbeiten die Schraube (LX-BZA507WJFN) überdreht ist, diese (LX-BZA507WJFN) wegwerfen,
und mit der Schraube (XBBS92506000) und Mutter (XNESN25-02000) sichern.
Screw:LX-BZA057WJFN
Screwtorque:
0.20+/-0.03Nm
Nut:M2.5(XNESN25-02000)
Screw:XBBS925P06000
Screwtorque:
0.29+/-0.03Nm
1. Unter normalen Umstände
2. Lösung, wenn die Schrauben überdreht sind
Part No. Description Cord
XNESN25-02000 Nut AB
XBBS925P06000 Screw AA
