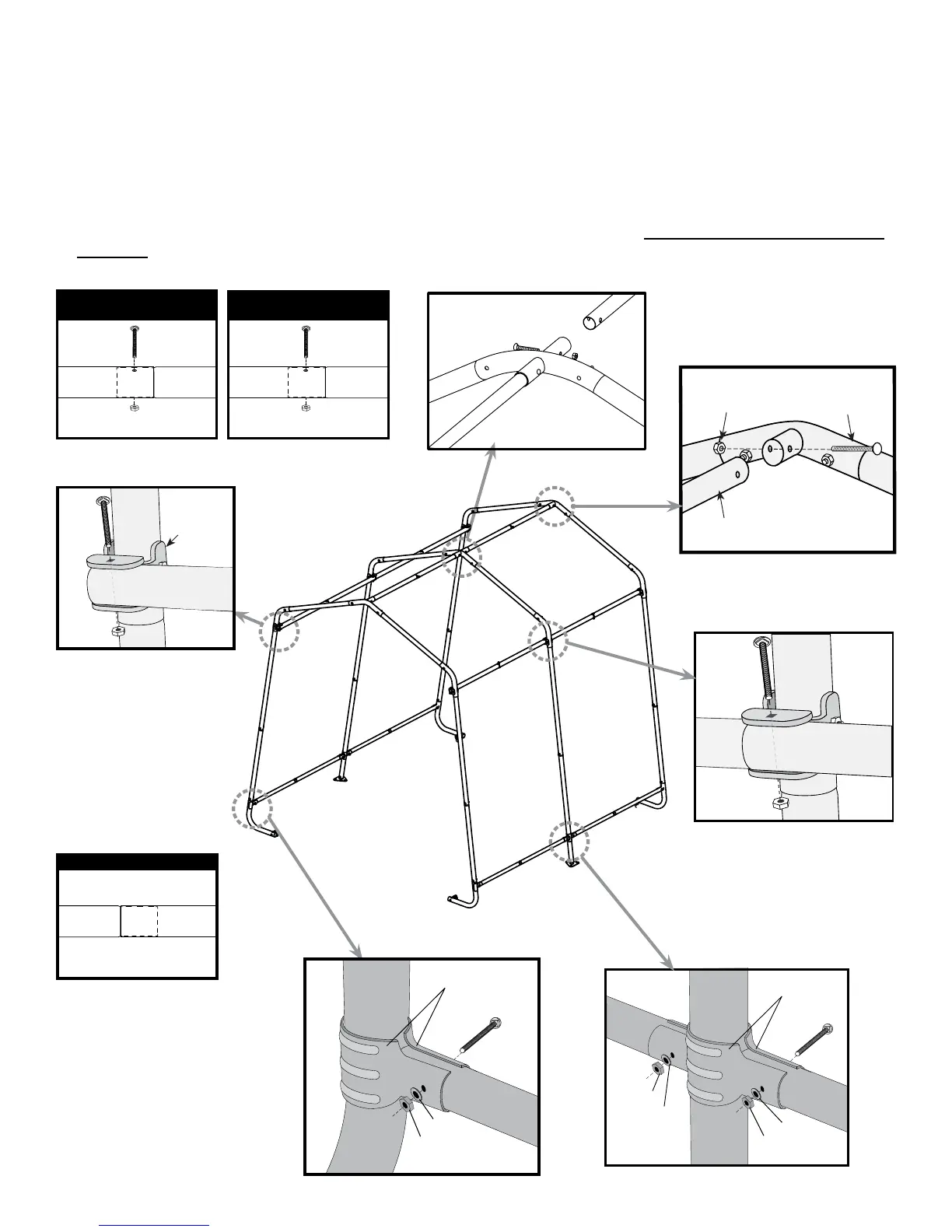

4. CONECTE LA COSTILLA TRASERA
A. Ensamble 2 Reles de Transversal Laterales usando las partes como se muestra.
B. Ensamble 1 Reles de Transversal Superior usando las partes como se muestra.
C. Ensamblar 2 Rieles de la Cubierta con partes como se muestra.
D. Conectar 2 Rieles Laterales Transversal en la con Shelterlock
®
3X (800938).
E. Conectar la Riele Transversal Superior 3- y 4-Way Conectores como se muestra.
F.
Coloque los rieles de cubierta en cada pata y asegúrelo con con una abrazadera de cubierta como se muestra.
Deslice los Rielkes de Cubierta de manera que estén a 8 pulgadas del piso. ¡Solo APRIETE A MANO estos
tornillos!
Ensamble el Lado Rieles
Transversales
Ensamble los Riel
Transversal Superior
Riel
Transversal
800938
03032
01010
Costilla
Trasera
Riel
Transversal
Ensamble Rieles de Cubierta
13345 13344
No Pernos en esta conexión
C
Costilla
Extremo
Costilla
Medio
Riel de
Cubierta
Riel de
Cubierta
Riel de
Cubierta
A
B
C
