12
SYMMETRISCHER
TRANSFORMATOR
KONDENSATOR-
KAPSEL
FET–IMPEDAN-
ZWANDLER
KLASSE A
MEHRFACH–
VERSTÄRKER
BASS–FREQUENZ-
GANG–FILTER/
HOCHPAßFILTER
HF–STÖRUNGS–
FILTER
REGLER/GEGEN–
SPANNUNGS–
SCHUTZ (VERPO-
LUNGSSCHUTZ)
KAPAZITIVES
DÄMPFUNGS-
GLIED

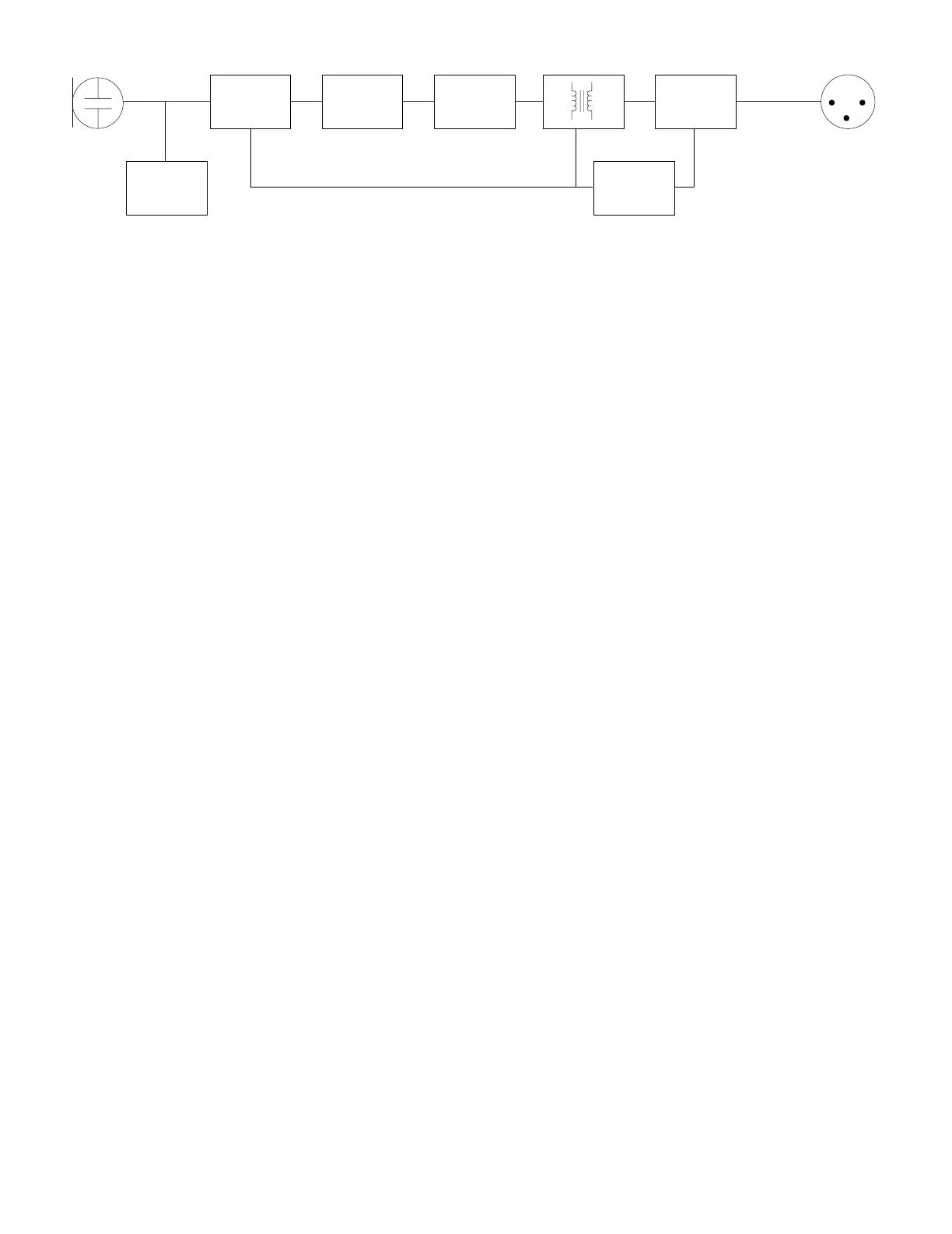

BLOCKSCHALTBILD
ABBILDUNG 6
WARTUNG
Sollte das SM81 nicht einwandfrei funktionieren, über-
prüfen Sie, ob die Phantomspeisung des Mikrofons in Ord-
nung ist.
1. Die Ausgangsspannung des Phantomspeisungerätes
zum Mikrofon prüfen. Beim Shure PS1A muß die Leer-
laufspannung 21,5 ± 1,5 V Gleichspannung betragen.
2. Die Spannung an den Pins 2 und 3 des an das Mikrofon
angeschlossen XLR–Steckers prüfen. (Hierzu muß der
XLR–Stecker auseinandergebaut werden.) Nach dem
Abziehen der Steckerhülse kann man von hinten die
Spannung an den Pins 2 und 3 bezogen auf Pin 1 muß
zwischen 11 Volt und 52 Volt Gleichspannung betragen.
Aufgrund der hohen Packungsdichte und komplexen
Schaltung wird der Auseinanderbau des SM81 nicht empfoh-
len. Falls sich Probleme nicht beheben lassen, ist der Shure–
Kundendienst zu Rate zu ziehen.
AUSSCHREIBUNGSTEXT
Das Mikrofon ist ein Kondensatormikrofon mit einem Fre-
quenzgang von 20 Hz bis 20.000 Hz. Es weist eine Nieren-
richtcharakteristik auf, die Unterdrückung beträgt an den Sei-
ten ungefähr 6 dB und an der Rückseite mindestens 15 dB bei
1 kHz. Das Mikrofon verfügt über eine Nennausgangsimpe-
danz von 150 Ω zum Anschluß an Mikrofoneingänge mit min-
destens 150 Ω. Die Leerlaufspannung beträgt –45 dB (5,6
mV) (0 dB entspricht 1 Volt je Pascal).
Das Mikrofon verfügt über einen Baßfrequenzgang–
Schalter mit drei Stellungen und ein arretierbares 10–dB–
Dämpfungsglied.
Die Gesamtabmessungen betragen 212 mm (Länge) und
23,5 mm (Durchmesser). Der Griffdurchmesser beträgt 20,1
mm. Das Gewicht beträgt 230 g.
Das Mikrofon kann durch eine Phantomspeisquelle mit
einer Ausgangsspannung von 11 V bis 52 V Gleichspannung
oder durch ein Mischpult, eine Audiokonsole oder ein Band-
gerät mit einer Phantomspeisung von 11 V bis 52 V Gleich-
spannung gespeist werden.
Bei dem Mikrofon handelt es sich um das Shure–Modell
SM81.
MITGELIEFERTES ZUBEHÖR
Schwenkbarer Mikrofonstativhalter A57F. . . . . . . . . . . . . . . .
10–dB–Dämpfungsglied–Arretierung 34A830. . . . . . . . . . . . .
Trage–/Aufbewahrungsetui 65A1797
. . . . . . . . . . . . . . . .
Windschutzfilter 49A111. . . . . . . . . . . . . . . . . . . . . . . . . . .
SONDERZUBEHÖR
Popfiltergrill A81G. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hochleistungs–Windschutz A81WS. . . . . . . . . . . . . . . . .
Mikrofonstativ (4,3 m) S15A. . . . . . . . . . . . . . . . . . . . . . .
Stereo–Mikrofonstativhalter A27M. . . . . . . . . . . . . . . . . . .
Mikrofonkabel (7,6 m) C25F. . . . . . . . . . . . . . . . . . . . . . .
Phantomspeisegerät PS1A. . . . . . . . . . . . . . . . . . . . . . . .
ERSATZTEILE
Kapsel– und Grill–Baugruppe R104. . . . . . . . . . . . . . . . . . . . .
