18
Protezione contro inversioni di polarità 200 mA max.. .
(mediante diodo)
Polarità
Una pressione sonora positiva sul diaframma produce
una tensione positiva sul piedino 2 rispetto al piedino 3.
Capacità della capsula
54 pF
Selettore della risposta alle basse frequenze
Piatta; –6 dB/ottava sotto i 100 Hz; –18 dB/ottava sotto
gli 80 Hz.
Posizioni dell’interruttore dell’attenuatore
(bloccabile)
0 o –10 dB
Alimentazione
Tensione tra 11 e 52 V c.c., positiva, ai piedini 2 e 3. . .
Corrente assorbita 1,2 mA max.. . . . . . . . . . . . . . . . . . . .
Specifiche ambientali
Temperatura
Conservazione Da –29 a +74 °C. . . . . . . . . . . . . . . .
(da –20 a +165 °F)
Uso Da –6.7 a +49 °C. . . . . . . . . . . . . . . . . . . . . . . . .
(da +20 a +120 °F)
Umidità relativa
Conservazione 0 – 95%. . . . . . . . . . . . . . . . . . . . . . .
(da 72 a 80 °F, 22 to 27 °C)
Involucro
In acciaio, con finitura a vernice metallica in vinile e
schermo di acciaio inossidabile.
Dimensioni
Vedi Figura 3
Peso
Netto 230 grammi (8 once). . . . . . . . . . . . . . . . . . . . . . . .
In confezione 740 grammi (1 libbre e 10 once). . . . . . .
Certificazioni
Contrassegnabile con il marchio CE. Conforme alla
direttiva europea sulla compatibilità elettromagnetica
89/336/CEE. Conforme ai criteri sulle prestazioni e alle
prove pertinenti specificati nella norma europea EN
55103 (1996) parti 1 e 2, per ambienti residenziali (E1)
e industriali leggeri (E2).
FUNZIONAMENTO
Alimentazione
Il modello SM81 richiede l’alimentazione phantom, appli-
cabile direttamente da un mixer, un preamplificatore o una
consolle con sistema di alimentazione phantom incorporato
oppure mediante un alimentatore esterno (per esempio lo
Shure modello PS1A). Si possono utilizzare anche alimenta-
tori phantom che applichino tensioni comprese tra 11 e 52 V
c.c.
Usate solo cavi di alta qualità, perché eventuali cortocir-
cuiti intermittenti tra conduttori di schermatura spezzati e con-
duttori bilanciati causerebbero transitori di rumore di ampiez-
za elevatissima nell’impianto. Fate attenzione a non causare
anelli di massa, evitando contatti tra i blocchetti dei connettori
o l’involucro del microfono, collegati a massa, e altri oggetti
metallici che si trovino al potenziale di terra. Eseguite i colle-
gamenti a massa seguendo le prassi normalmente accettate
per gli impianti audio.
Impedenza
Per ottenere gamma dinamica massima e distorsione mi-
nima, usate un’impedenza di carico uguale o maggiore di 800
Ω. Il carico può essere inferiore, fino a 150 Ω, ma ne risulterà
una riduzione del livello di clipping in uscita. Tenete presente
che l’alimentatore può aggiungere un carico (3300 Ω negli ali-
mentatori Shure PS1A) a quello già applicato al microfono.
Alimentatore PS1A
Se per l’alimentazione phantom dell’SM81 vi servite
dell’alimentatore Shure PS1A, collegate il cavo microfonico
all’SM81 e al connettore MICROPHONE dell’alimentatore.
Quest’ultimo usa la coppia di cavi audio bilanciati per applica-
re la corrente di alimentazione al microfono e la schermatura
del cavo come percorso di ritorno.
Collegate il connettore OUTPUT dell’alimentatore a un
ingresso microfonico a bassa impedenza del mixer, della con-
solle audio o del registratore a nastro. In modo analogo potete
collegare un altro SM81 al canale rimanente dell’alimentato-
re.
Filtro della risposta a bassa frequenza
L’SM81 è dotato di un selettore della risposta a bassa fre-
quenza, a tre posizioni, situato sull’impugnatura. Il selettore
è incassato per impedire azionamenti fortuiti, ma è facilmente
spostabile con le punte delle dita. Potete scegliere tra una ri-
sposta piatta, una risposta con attenuazione (rolloff) di 6 dB
a ottava sotto i 100 Hz o una risposta con taglio a bassa fre-
quenza a pendenza uguale a 18 dB a ottava sotto gli 80 Hz
(vedi Figura 1). Quando si usa il microfono tenendolo molto
vicino alla bocca o a uno strumento, il livello della risposta a
bassa frequenza aumenta (effetto di prossimità). Questo ef-
fetto è illustrato nella figura 4 per tutte e tre le possibili posizio-
ni del selettore. Tenete presente che il filtro della risposta a
bassa frequenza è utilizzabile per compensare l’effetto di
prossimità o per ridurre il rumore a bassa frequenza causato
dai movimenti delle persone sul palco e di altra origine.

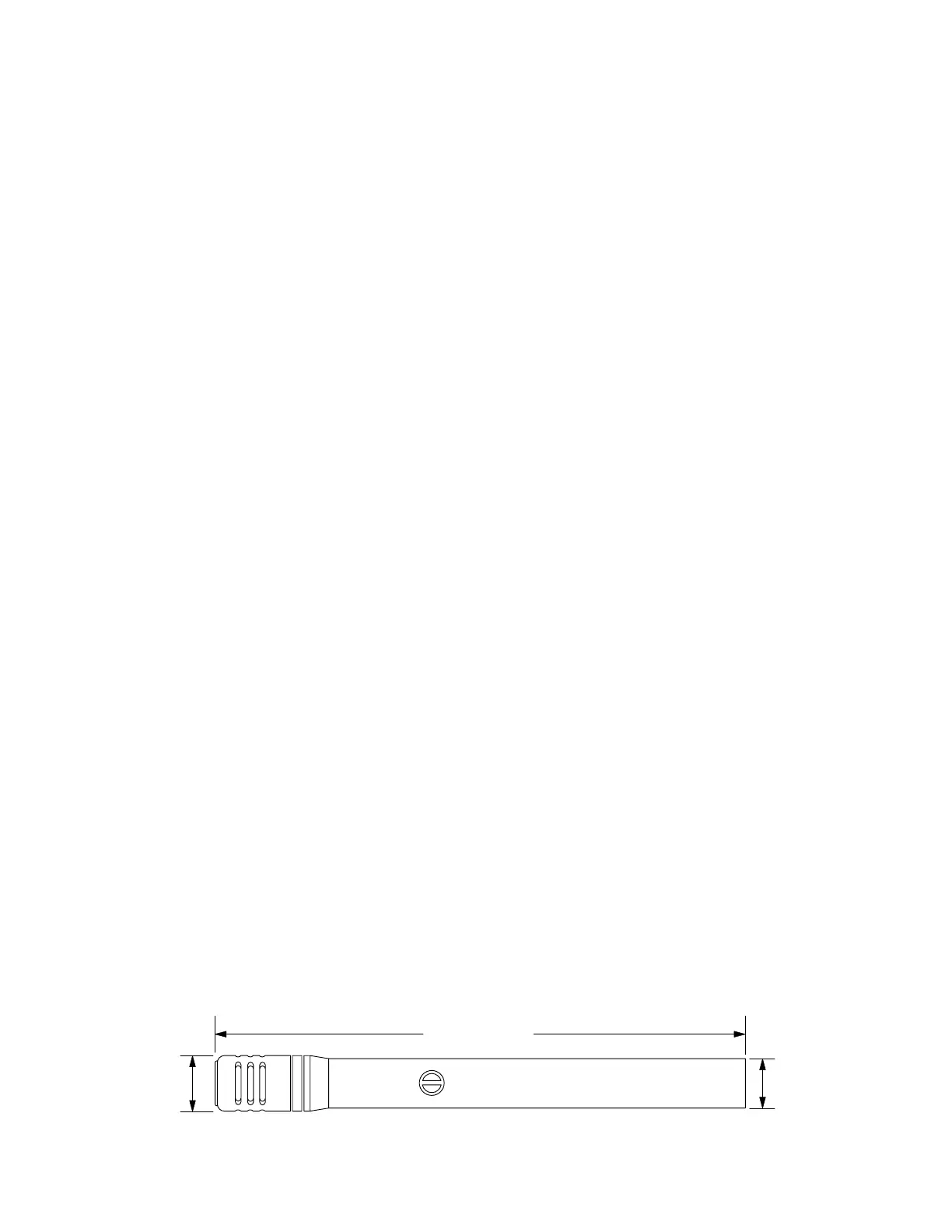

212 mm
20 mm
23.5 mm
DIMENSIONI COMPLESSIVE
FIGURA 3
