MODÈLE SM81
MICROPHONE ÉLECTROSTATIQUE UNIDIREC-
TIONNEL
Le modèle SM81 de Shure est un microphone élec-
trostatique unidirectionnel de haute qualité, conçu pour
l’enregistrement en studio, la diffusion et la sonorisation.
Sa large réponse en fréquence, ses caractéristiques de fai-
ble bruit et sa faible sensibilité aux parasites haute fré-
quence en ont fait la norme pour les applications intégrant
des instruments de musique, surtout la guitare, le piano et
les cymbales.
La construction du SM81 est robuste. Il fonctionne sur ali-
mentation fantôme en duplex et donne d’excellentes perfor-
mances sur une vaste plage de températures et de pourcen-
tages d’humidité. Il est fourni avec un adaptateur articulé, un
verrou de sélecteur d’atténuation, un bonnette antivent en
mousse, une mallette pour le transport et le rangement. D’au-
tres accessoires sont disponibles.
Caractéristiques du modèle SM81
•
Réponse en fréquence 20 à 20 kHz
• Courbe de réponse plane pour une reproduction précise
des sources sonores
• Faible bruit et niveau d’écrêtage de sortie élevé
• Faible distorsion sur une large plage d’impédances de
charge
• Courbe de directivité cardioïde uniforme selon la fréquen-
ce et symétrique par rapport à l’axe pour fournir un rejet
maximum et une coloration minimum des sons désaxés
• Faible sensibilité aux parasites haute fréquence
• Filtre coupe–bas commutable : réponse plate, atténua-
tion de 6 ou 18 dB/octave
• Sélecteur d’atténuation verrouillable 0 dB/10 dB
• Alimentation fantôme duplex (DIN 45 596 tensions de 12
à 48 V c.c.)
• Construction en acier robuste
• Utilisable en extérieur sur une large plage de températu-
res et de pourcentages d’humidité
CARACTÉRISTIQUES
Type
Condensateur (polarisation d’électret)
Réponse en fréquence
20 à 20 000 Hz (voir figure 1)
20 200001000
10000
50 100
98765432
98765432
+10
0
–10
Hz
dB
1 METER

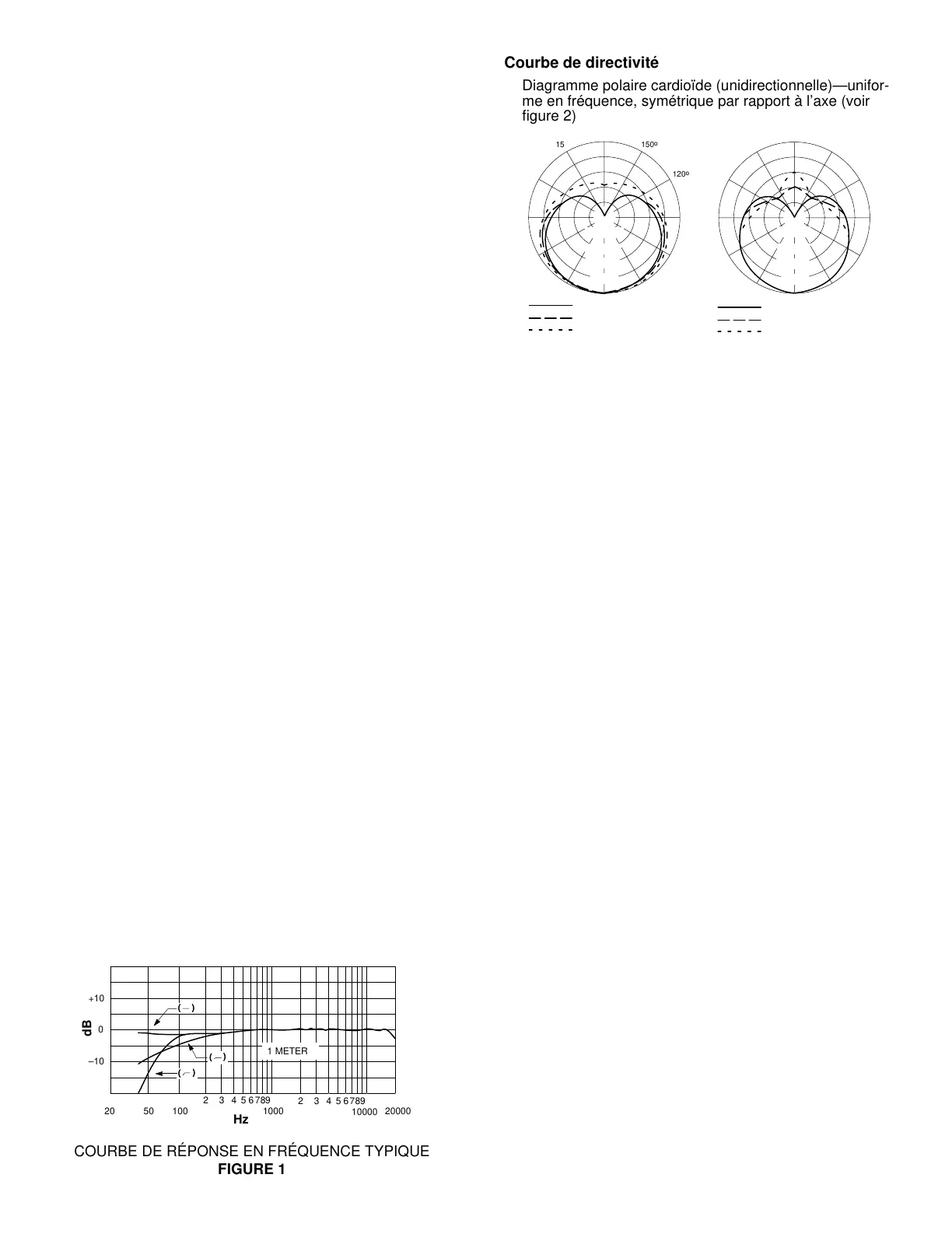

COURBE DE RÉPONSE EN FRÉQUENCE TYPIQUE
FIGURE 1
Courbe de directivité
Diagramme polaire cardioïde (unidirectionnelle)—unifor-
me en fréquence, symétrique par rapport à l’axe (voir
figure 2)
150
o
120
o
150
o
120
o
180
o
30
o
60
o
90
o
30
o
60
o
90
o
–5 dB
–10 dB
–15 dB
–20 dB
0
500 kHz
100 Hz
1 kHz
150
o
120
o
150
o
120
o
180
o
30
o
60
o
90
o
30
o
60
o
90
o
–5 dB
–10 dB
–15 dB
–20 dB
0
2 kHz
5 kHz
10 kHz
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
Impédance de sortie
Valeur nominale 150 ohms (85 Ω réelle). . . . . . . . . . . . .
Impédance de charge minimum recommandée : 800 Ω
(usage possible avec charges d’un minimum de 150 Ω
avec seuil d’écrêtage réduit)
Configuration et connecteur de sortie
Sortie symétrique par transformateur ; connecteur mâle
type XLR
Niveau de sortie (à 1 000 Hz)
Tension en circuit ouvert –45 dBV/Pascal (5,6 mV). . . . .
(1 Pascal = 94 dB SPL)
–65 dBV/µbar (0,56 mV)
(1µbar = 74 dB SPL)
Niveau d’écrêtage (à 1 000 Hz)
Sur charge de 800 Ω –4 dBV (0,63 V). . . . . . . . . . . . . . . .
Sur charge de 150 Ω –15 dBV (0,18 V). . . . . . . . . . . . . . .
Distorsion harmonique totale
Moins de 0,5 % (131 dB SPL à 250 Hz sur charge de
800 Ω)
Niveau SPL maximum (à 1 000 Hz)
Sur charge de 800 Ω: 136 dB (atténuateur à 0). . . . . . . . .
146 dB (atténuateur à –10)
Sur charge de 150 Ω: 128 dB (atténuateur à 0). . . . . . . . .
138 dB (atténuateur à –10)
Captage du ronflement
–3 dB équivalent SPL dans un champ de 1 mOe (60 Hz)
Bruit propre (niveaux pression acoustique équiva-
lents mesurés avec voltmètre valeur efficace)
16 dB typique, pondéré en A
19 dB typique, pondéré selon DIN 45 405
Rapport signal / bruit
78 dB (IEC 651)* à 94 dB SPL
* Le rapport signal/bruit est la différence entre la sortie du micropho-
ne à 94 dB SPL et le bruit propre du microphone pondéré en A.
Protection contre les surtensions et les inversions
de polarité
Tension externe max. appliquée aux broches 2 et 3 par
rapport à la broche 1 + 52 V c.c.. . . . . . . . . . . . . . . . . . . . .
Protection contre
les inversions de polarité : 200 mA max.. . . . . . . . . . . . . .
(protection par diode)
