16

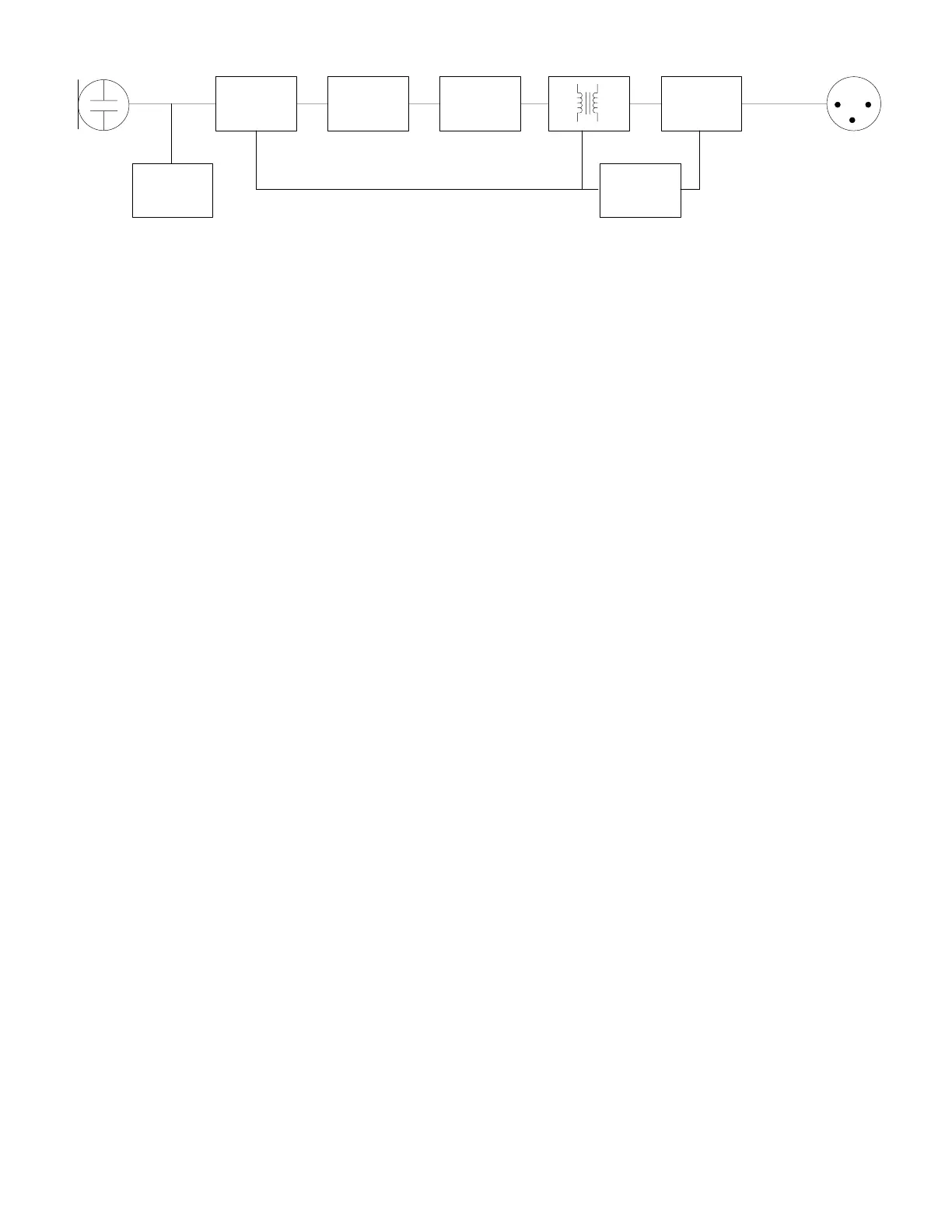

TRANSFORMADOR
EQUILIBRADOR
CAPSULA DE
CONDENSADOR
CONVERTIDOR
DE IMPEDANCIA
POR FET
AMPLIFICADOR
COMPUESTO
CLASE A
FILTRO DE RES-
PUESTA DE BAJA
FREC.
FILTRO DE
RFI
REGULADOR/
PROTECTOR
CONTRA
INVERSION DE
POLARIDAD
ATENUADOR
CAPACITIVO
DIAGRAMA EN BLOQUES
FIGURA 6
MANTENIMIENTO
Si el micrófono SM81 no funciona de manera adecuada,
verifique que el mismo recibe alimentación adecuada.
1. Compruebe el voltaje de alimentación enviado al micrófo-
no. Con la fuente PS1A de Shure, este voltaje deberá me-
dir 21,5 ± 1,5 VCC en circuito abierto.
2. Compruebe el voltaje en las clavijas 2 y 3 del conector del
micrófono (en la parte posterior del conector, con casco
del conector retirado y con el mismo enchufado al micró-
fono). El voltaje de las clavijas 2 y 3 respecto a la clavija
1 debe medir entre 11 y 52 VCC.
Debido a la alta densidad y complejidad de los circuitos
del micrófono SM81, no se recomienda desarmarlo. Comuní-
quese con el Departamento de Servicio de Shure si los pro-
blemas persisten.
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo condensador con una respues-
ta de frecuencia de 20 a 20.000 Hz. Tendrá una característica
de captación unidireccional, con un nivel de atenuación en
sus costados de 6 dB y una atenuación mínima en su parte
posterior de 15 dB a 1 kHz. El micrófono tendrá una impedan-
cia de salida nominal de 150 para permitir conectarlo a en-
tradas de micrófono de 150 ohmios o más. El voltaje en circui-
to abierto será de 65 dB (0,56 mV) (0 dB equivale a 1 voltio
por microbar).
El micrófono incluirá un interruptor de tres posiciones pa-
ra seleccionar la respuesta de frecuencias bajas y un atenua-
dor de 10 dB con dispositivo de bloqueo.
Las dimensiones generales del micrófono serán de 212
mm (811/32 pulg) de largo y 23,5 mm (15/16 pulg) de diáme-
tro. El diámetro de su mango medirá 20,1 mm (25/32 pulg).
Su peso será de 230 g (8 oz).
El micrófono será capaz de aceptar alimentación phan-
tom suministrada por una fuente de 11 a 52 VCC, o por una
mesa o grabadora capaz de suministrar 11 a 52 VCC.
El micrófono será el modelo SM81 de Shure.
ACCESORIOS SUMINISTRADOS
Adaptador giratorio A57F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Traba de atenuador de 10 dB 34A830. . . . . . . . . . . . . . . . . . .
Estuche de transporte/almacenamiento 65A1797. . . . . . . .
Paraviento 49A111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESORIOS OPCIONALES
Filtro contra chasquidos A81G. . . . . . . . . . . . . . . . . . . . . . . . .
Paraviento para servicio severo A81WS. . . . . . . . . . . . . . . . .
Pedestal de micrófono con trípode (4,3 m [14 pies]) S15A. .
Adaptador para micrófono estereofónico A27M. . . . . . . . . .
Cable (7,6 m [25 pies]) C25F. . . . . . . . . . . . . . . . . . . . . . . . . . .
Fuente de alimentación phantom PS1A. . . . . . . . . . . . . . . . .
REPUESTOS
Conjunto de rejilla y cápsula R104. . . . . . . . . . . . . . . . . . . . . .
