146 Manuel d’utilisation S 65 E - S 65 E C

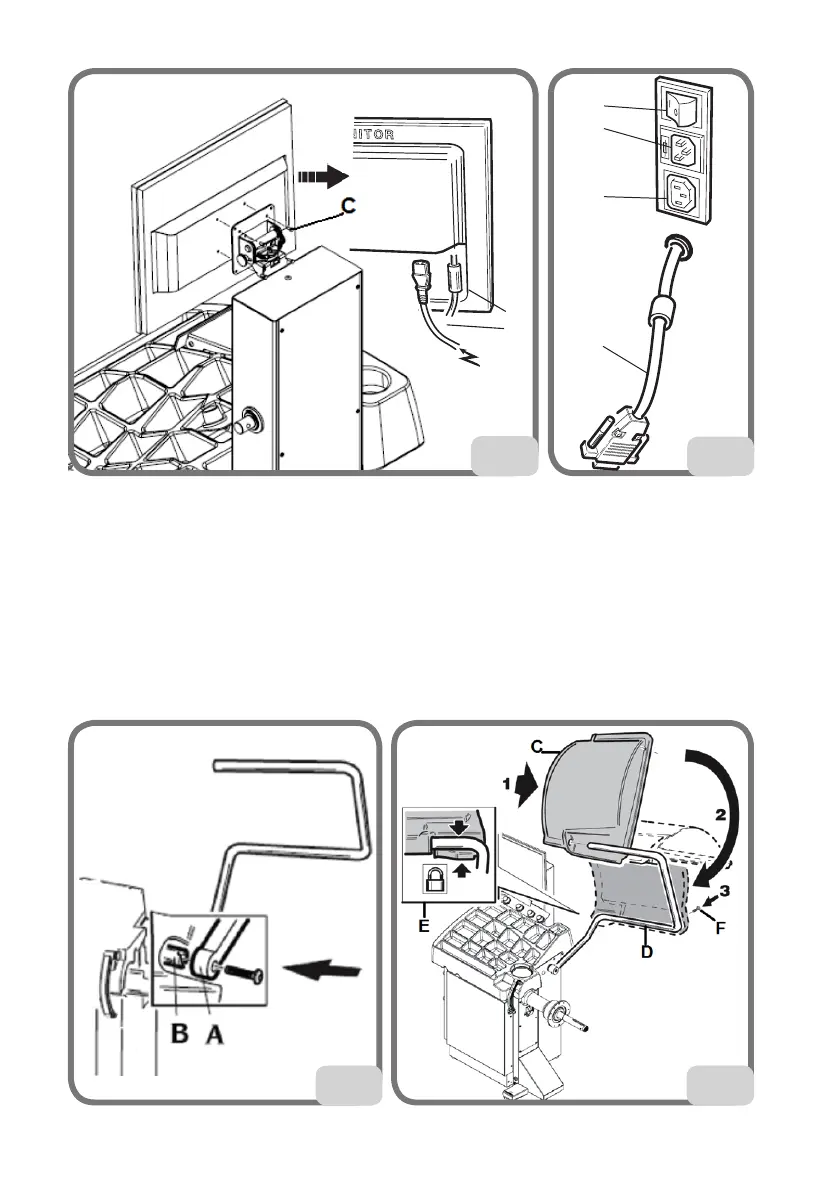

Montage du protège-roue et de son support (fig.5)
- Emboîter la bague (A, fig. 5) sur l'axe de rotation (B, fig. 5). Pendant cette opération,
vérifier que l'entaille présente sur le pivot est alignée avec la goupille introduite dans
la douille.
- Fixer le tuyau sur le pivot avec la vis M12 fournie en dotation.
- Introduire le tuyau métallique (D, fig. 5a) dans les deux trous avant du protège-roue en
plastique (C, fig. 5a).
- Accrocher le protège-roue à l'arrière du tuyau en l'introduisant dans son emplacement
F
G
3b
3c
B
G
A
F
5
5a
