Manual de uso S 65 E - S 65 E C 287
previsto con enganche a presión (E, fig. 5a).
- Bloquear la protección enroscando el tor-
nillo suministrado (F, fig. 5a).
Montaje del sensor ultrasónico
y del correspondiente soporte
“accesorio bajo pedido” para
medición de anchura automática

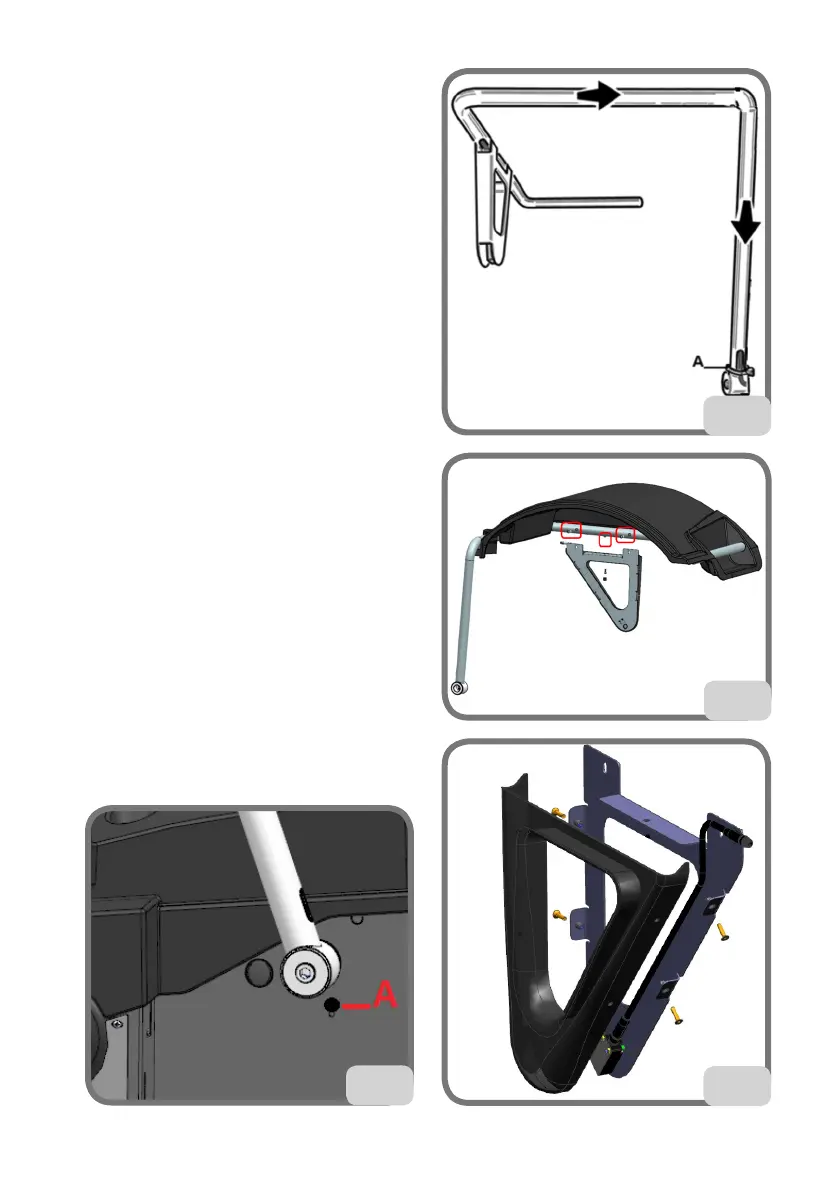

- introducir el cable del sensor ultrasónico
dentro de las ranuras del tubo metálico
(ver fig. 6);
PRECAUCIÓN
para facilitar el acceso del cable en las
ranuras del tubo de metal, es aconsejable
quitar el tubo del pasador de rotación
desenroscando el tornillo M12 presente.
- fijar el soporte del sensor ultrasónico en
el tubo de protección mediante los tres
tornillos presentes en la dotación (Fig.6a);
- conectar el cable del sensor al conector
presente en el lado de la carcasa (A, fig.6b).
- Ajuste la longitud del cable del sensor
ultrasónico cerca del conector (A, fig.6b) con
protección cerrada, para evitar una deforma-
ción del conector durante el movimiento del
protector de la rueda.
- A continuación, bloquee el cable con la
abrazadera suministrada (A, fig.6). Cualquier
6
6a
6b
6c
