316 Manual de uso S 65 E - S 65 E C
y en la parte interna de la llanta, como está representado en el icono correspondiente.

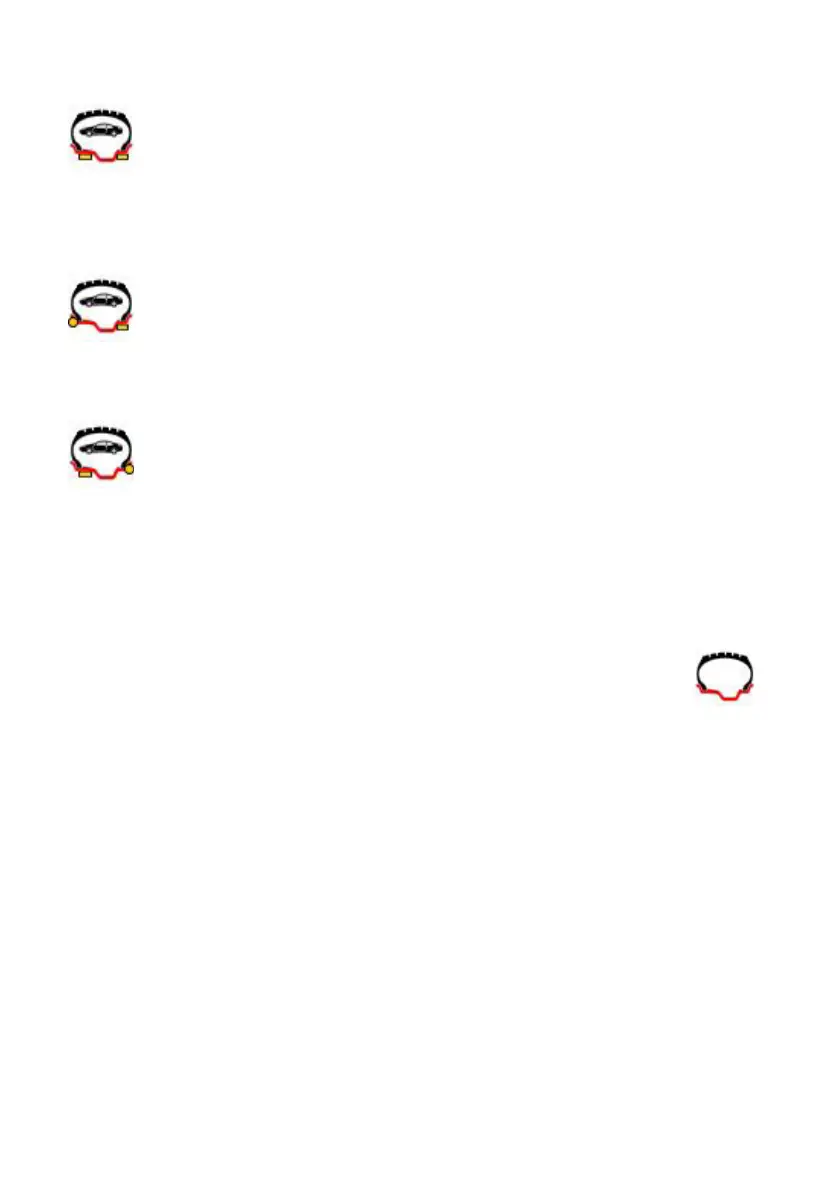

Programa de equilibrado ALU 3:
calcula, estadísticamente, los pesos de equilibrado para aplicarlos en la parte interna
(lado interno y externo) de la llanta, como está representado en el icono.
Programa de equilibrado ALU 4:
calcula, estadísticamente, los pesos de equilibrado para aplicarlos en el flanco interno y
en la parte interna, lado externo de la llanta, como está representado en el icono.
Programa de equilibrado ALU 5:
calcula, estadísticamente, los pesos de equilibrado para aplicarlos en la parte interna y
en el flanco externo de la llanta, como está representado en el icono.
Configurar correctamente los datos geométricos de la rueda como se describe para el
programa de equilibrado dinámico.
- Efectuar un lanzamiento.
- Al finalizar el lanzamiento, seleccionar el icono del programa de equilibrado
y presionar la tecla ENTER hasta escoger el programa deseado.
- En la pantalla, cuando se está en posición centrada, aparece la indicación de dónde
colocar los pesos de equilibrado de acuerdo con el programa elegido: siempre en la
posición de 12 horas, si el peso es de tipo tradicional de resorte o adhesivo, pero en
el exterior de la llanta; mientras que para la aplicación del peso adhesivo en el interior
de la llanta, tomar como referencia la posición de 6 horas si la configuración "LÁSER"
está activada, y de 12 horas si la configuración "H12" o CLIP está activada.
- Configurar los datos geométricos nominales de la rueda siguiendo las operaciones ya
descritas en el capítulo INGRESO DATOS RUEDA. Si los valores del diámetro y de la
distancia entre los dos planos de equilibrado calculados nuevamente sobre la base
estadística partiendo de los datos geométricos nominales de la rueda se encuentran
fuera del intervalo normalmente aceptado e indicado en el apartado DATOS TÉCNICOS,
se visualiza el mensaje A5.
IMPORTANTE
en los programas ALU1 y ALU2 el desequilibrio que visualiza la máquina en el flanco
exterior corresponde al baricentro del peso adhesivo a la altura de la brida de apoyo
del grupo oscilante (figura 23a)
