SICK nanoScan3

Vorgehensweise
1.
Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3. Neuen Sicherheits-Laserscanner montieren.
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Sicherheits-Laserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen.

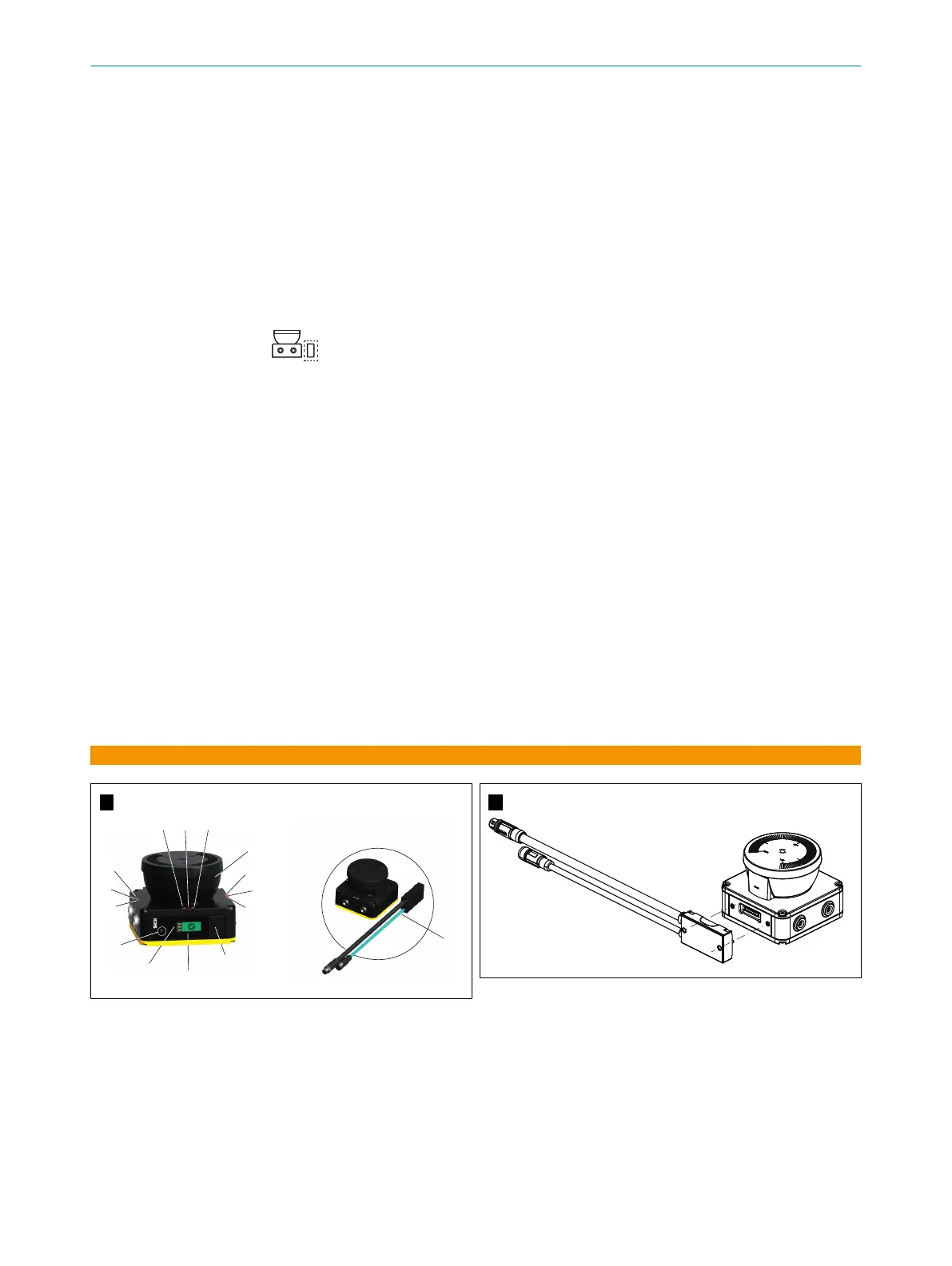

8 Systemstecker tauschen
Voraussetzungen
Benö
tigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX10
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
4. Auf richtigen Sitz der Dichtung achten.
5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 1,3 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Sicherheits-Laserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen.
A















B
