Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
•
BN = marrone
•
WH = bianco
•
BU = blu
•
BK = nero
•
Q = uscita digitale
•
L+ = tensione di alimentazione (U
V
)
•
M = peso
DC: 12 ... 24V DC, v. "Dati tecnici", pagina 151

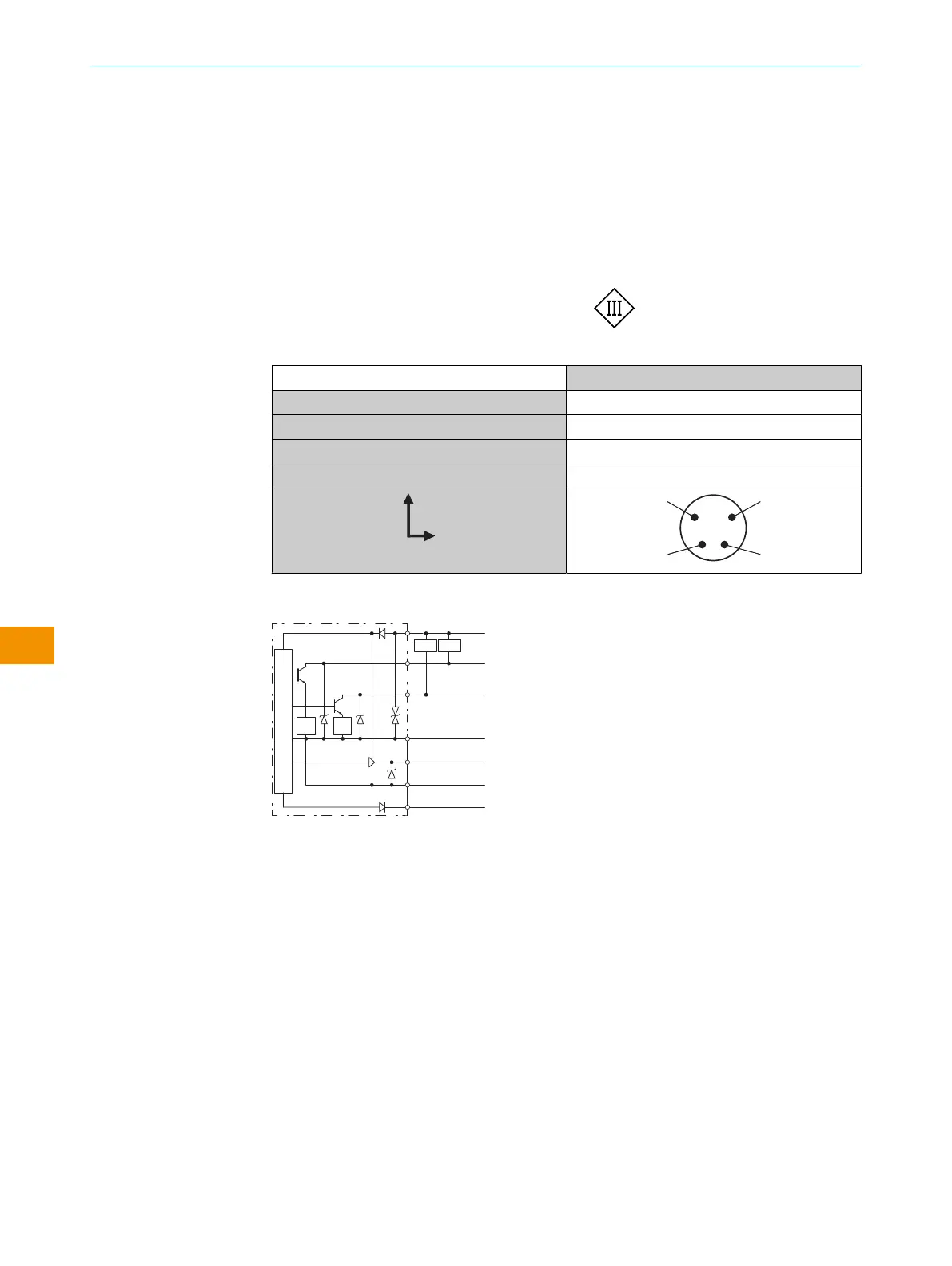

Tabella 3: DC
WI130T
1 = BN + (L+)
2 = WH Ingresso esterno
3 = BU - (M)
4 = BK Q
4
3
2
1
WI130T-N720
3
4
5
6
7
1
2 2
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V
Figura 5: Schema di collegamento WI130T-N720
1
Circuito elettrico principale
2
Circuito di protezione
3
Uscita di controllo 1 CH
4
Uscita di controllo 2 CH
5
Uscita analogica
6
Conduttore neutro analogico
7
Ingresso esterno
