WI130T-P720
2 2
3
4
5
6
7
1
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V

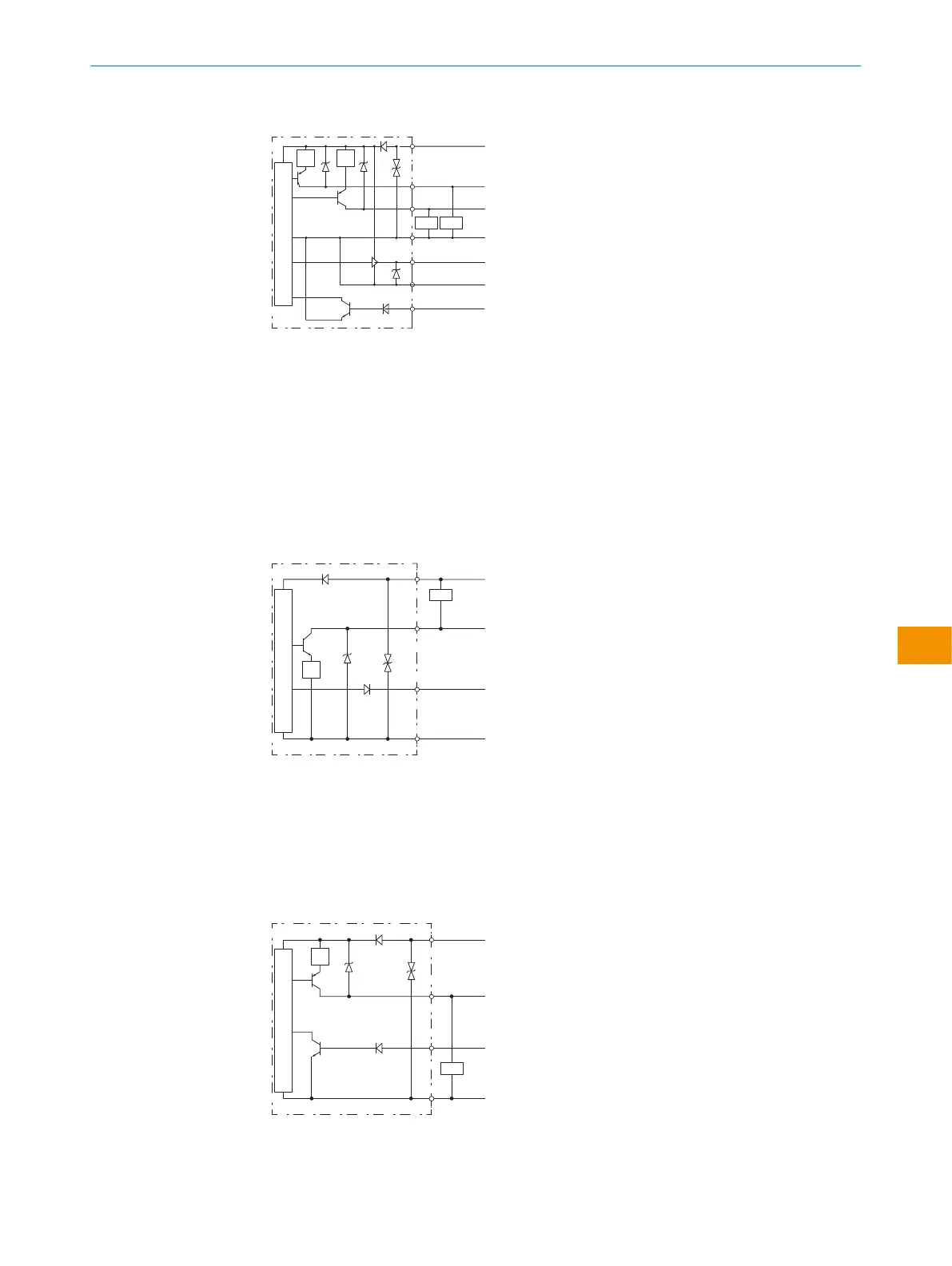

Figura 6: Schema di collegamento WI130T-P720
1
Circuito elettrico principale
2
Circuito di protezione
3
Uscita di controllo 1 CH
4
Uscita di controllo 2 CH
5
Uscita analogica
6
Conduttore neutro analogico
7
Ingresso esterno
WI130T-N340
1
2
3
7
Load
BN
BK
BU
GY
12 ... 24 V DC
0 V
Figura 7: Schema di collegamento WI130T-N340
1
Circuito elettrico principale
2
Circuito di protezione
3
Uscita di controllo 1 CH
7
Ingresso esterno
WI130T-P340
3
7
1
2
BN
BK
BU
GY
12 ... 24 V DC
0 V
Load
Figura 8: Schema di collegamento WI130T-P340
1
Circuito elettrico principale
2
Circuito di protezione
