Q = デジタル出力
•
L+ = 供給電圧 (V
S
)
•
M = グラウンド
DC: 12 ... 24V DC: 参照 "テクニカルデータ", ページ 181

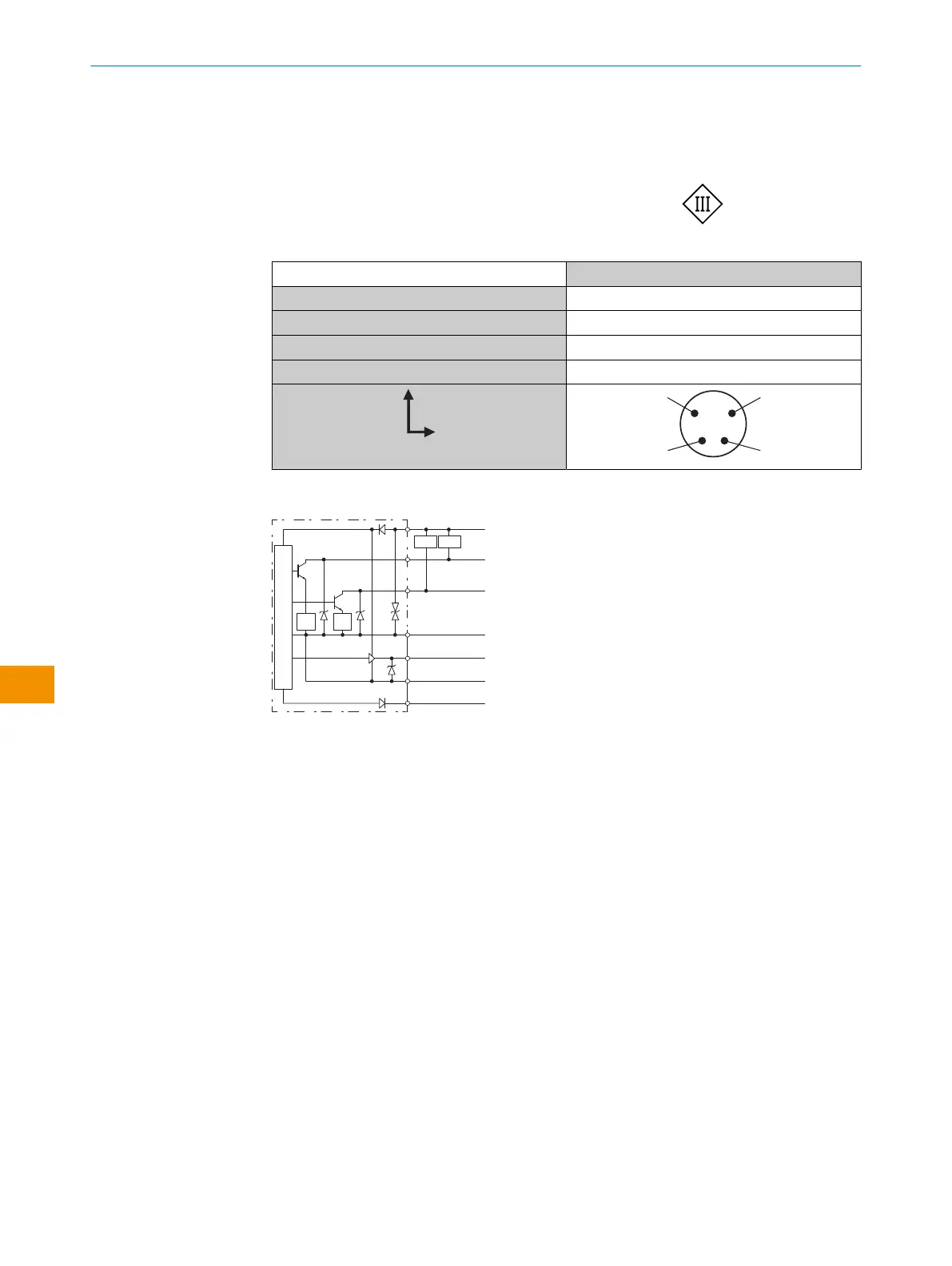

表 3: DC
WI130T
1 = 茶
+ (L+)
2 = 白
外部入力
3 = 青
- (M)
4 = 黒
Q
4
3
2
1
WI130T-N720
3
4
5
6
7
1
2 2
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V
図 5: 配線図 WI130T-N720
1
主回路
2
保護回路
3
制御出力 1CH
4
制御出力 2CH
5
アナログ出力
6
アナログニュートラル
7
外部入力
