BN = Brown (marrón)
•
WH = White (blanco)
•
BU = Blue (azul)
•
BK = Black (negro)
•
Q = Salida digital
•
L+ = Tensión de alimentación (U
V
)
•
M = Masa
CC: 12 ... 24V CC, véase "Datos técnicos", página 90
Tabla 3: CC
WI130T
1 = BN (marrón) + (L+)
2 = WH (blanco) Entrada externa
3 = BU (azul) - (M)
4 = BK (negro) Q
4
3
2
1
WI130T-N720
3
4
5
6
7
1
2 2
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V

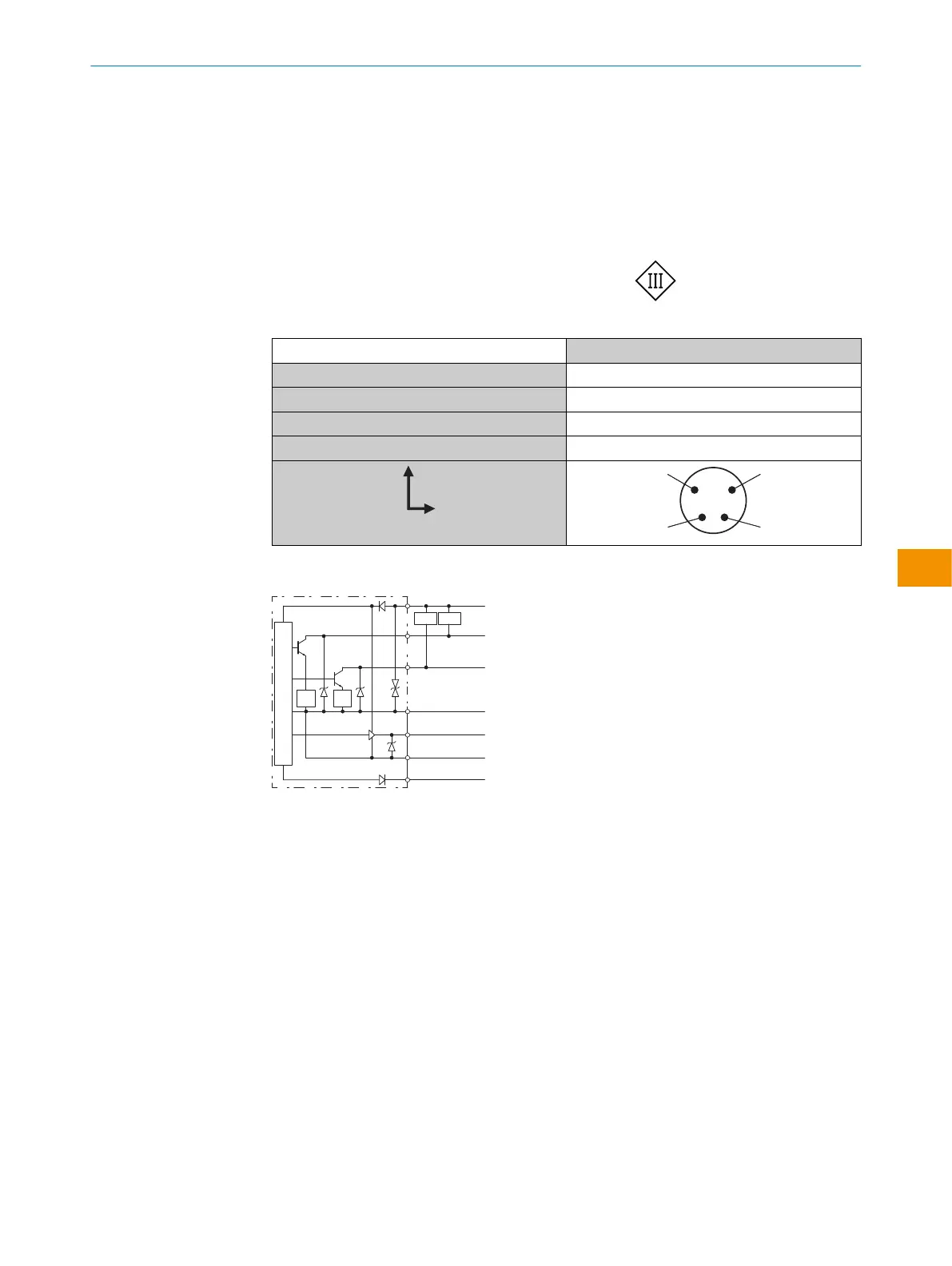

Figura 5: Diagrama de conexiones WI130T-N720
1
Circuito de corriente principal
2
Circuito de protección
3
Salida de control 1 CH
4
Salida de control 2 CH
5
Salida analógica
6
Conductor neutro analógico
7
Entrada externa
