SICK WI130 - Page 72

WI130T-P720
2 2
3
4
5
6
7
1
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V

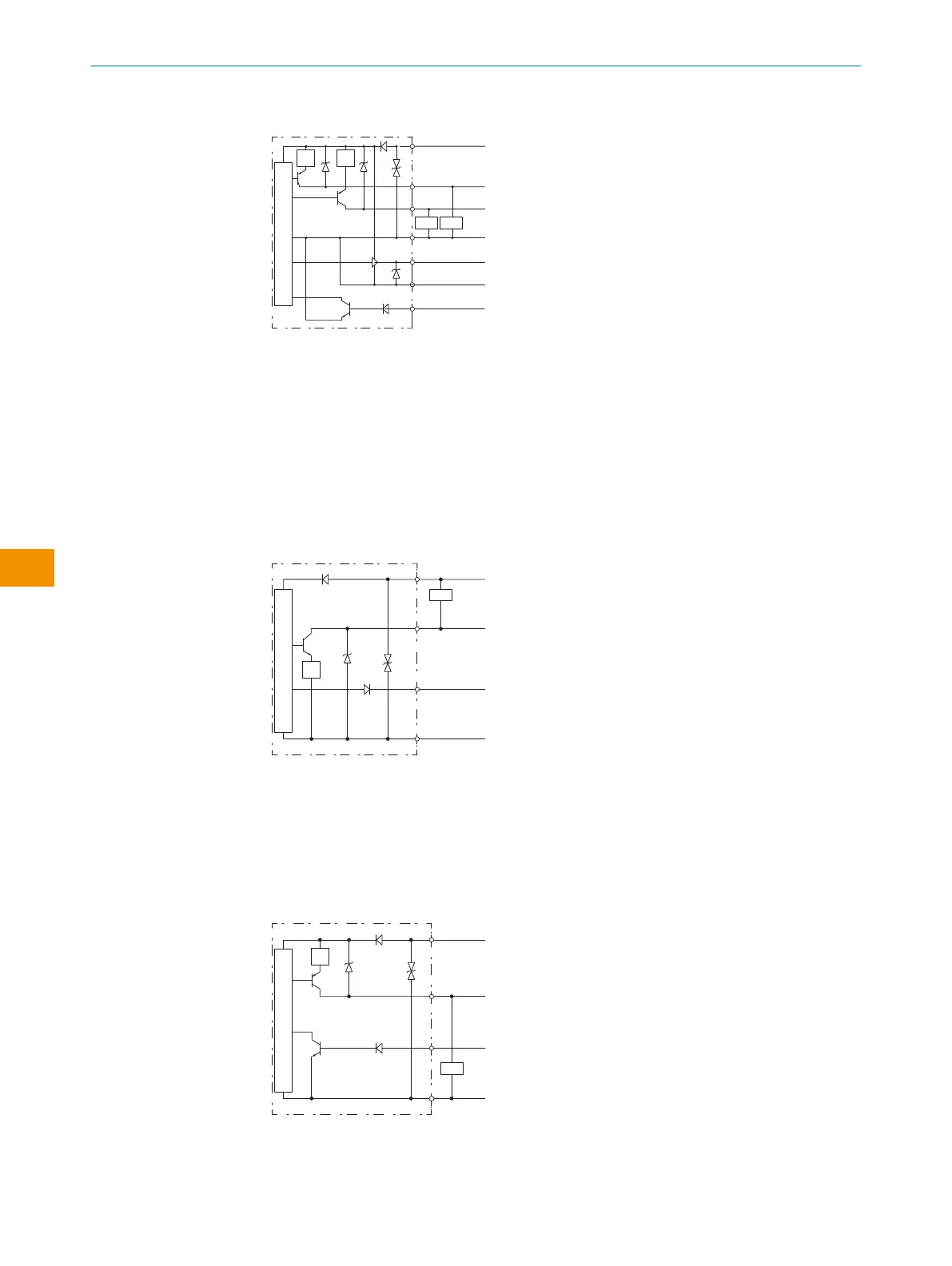

Figura 6: Diagrama de conexiones WI130T-P720
1
Circuito de corriente principal
2
Circuito de protección
3
Salida de control 1 CH
4
Salida de control 2 CH
5
Salida analógica
6
Conductor neutro analógico
7
Entrada externa
WI130T-N340
1
2
3
7
Load
BN
BK
BU
GY
12 ... 24 V DC
0 V
Figura 7: Diagrama de conexiones WI130T-N340
1
Circuito de corriente principal
2
Circuito de protección
3
Salida de control 1 CH
7
Entrada externa
WI130T-P340
3
7
1
2
BN
BK
BU
GY
12 ... 24 V DC
0 V
Load
Figura 8: Diagrama de conexiones WI130T-P340
1
Circuito de corriente principal
2
Circuito de protección
