SICK WLG16 Bluetooth User Manual

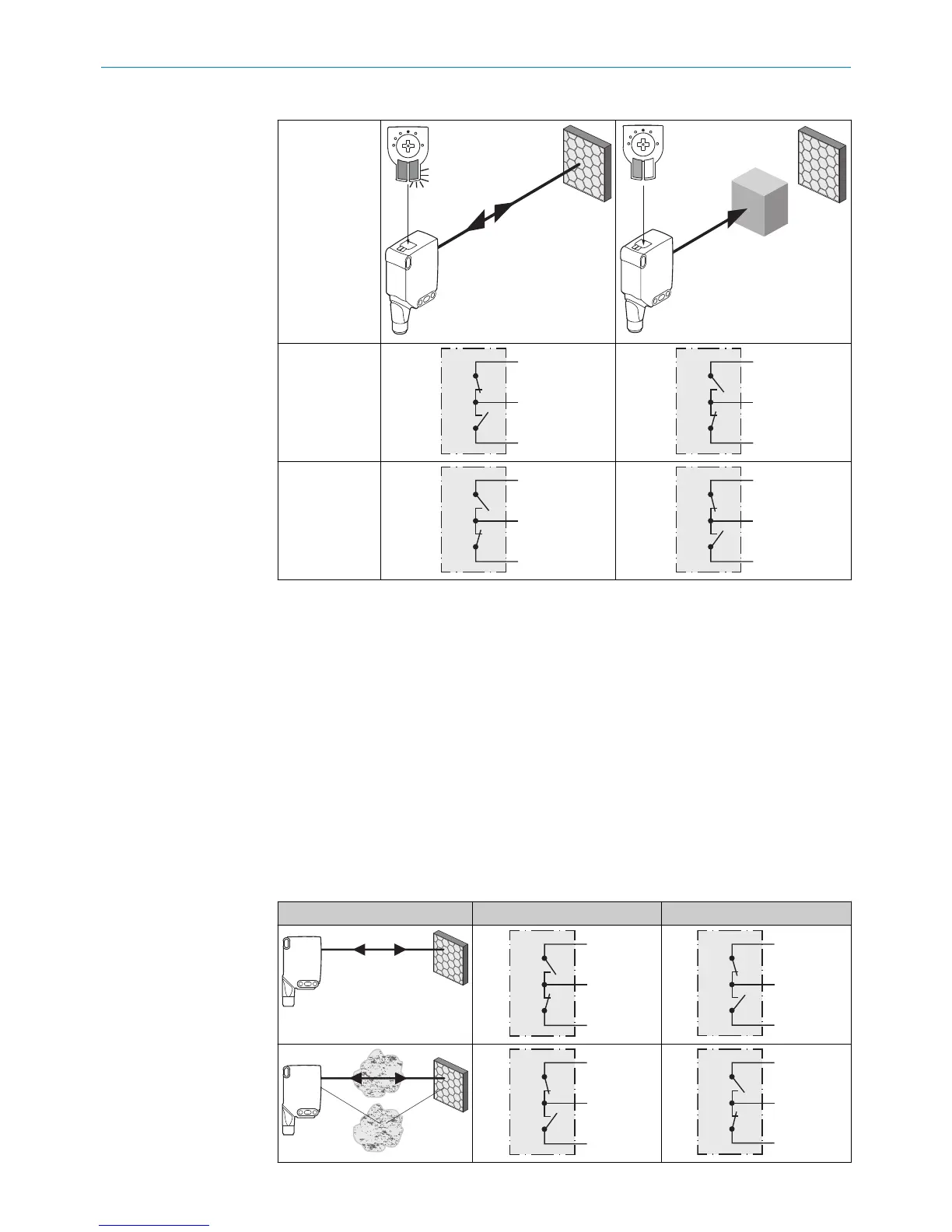

Tabelle 7: Push / Pull
Q
push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Alarm
Alarmausgang: Der Sensor (WLG16) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema [Tabelle 4]), der meldet, wenn der Sensor nur noch ein‐
geschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen: Ver‐
schmutzung von Sensor oder Reflektor, Sensor ist dejustiert. Im Gutzustand: LOW (0),
bei zu starker Verschmutzung HIGH (1).
Health
Health-Ausgang: Der Sensor (WLG16) verfügt über einen Vorausfallmeldeausgang
("Health" im Anschlussschema [Tabelle 4]), der meldet, wenn der Sensor nur noch ein‐
geschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche Ursachen:
Verschmutzung von Sensor oder Reflektor, Sensor ist dejustiert, Leitung ist beschädigt.
Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunterbrechung
LOW (0). Dabei blinkt die gelbe Anzeige-LED.
Tabelle 8: Alarm / Health
Alarm (≤ 100 mA) Health (≤100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
ELEKTRISCHE INSTALLATION 16
8022197 | SICK
Subject to change without notice
21
