– Штекерное подключение: соблюдайте расположение выводов: при открытой
крышке штекер можно повернуть горизонтально и вертикально
– Подключение к клеммам: выдерживайте допустимый диаметр кабеля от 5 до
10 мм. При открытой крышке резьбовое соединение M16 можно повернуть
горизонтально и вертикально. Отвинтить резьбовое соединение M16 и удалить
уплотнительную заглушку. Провести обесточенный кабель электропитания и
подключить датчик по таблица 74 и таблица 76. Снова завинтить резьбовое
соединение M16 с уплотнением, чтобы обеспечить необходимый вид защиты
устройства (IP).

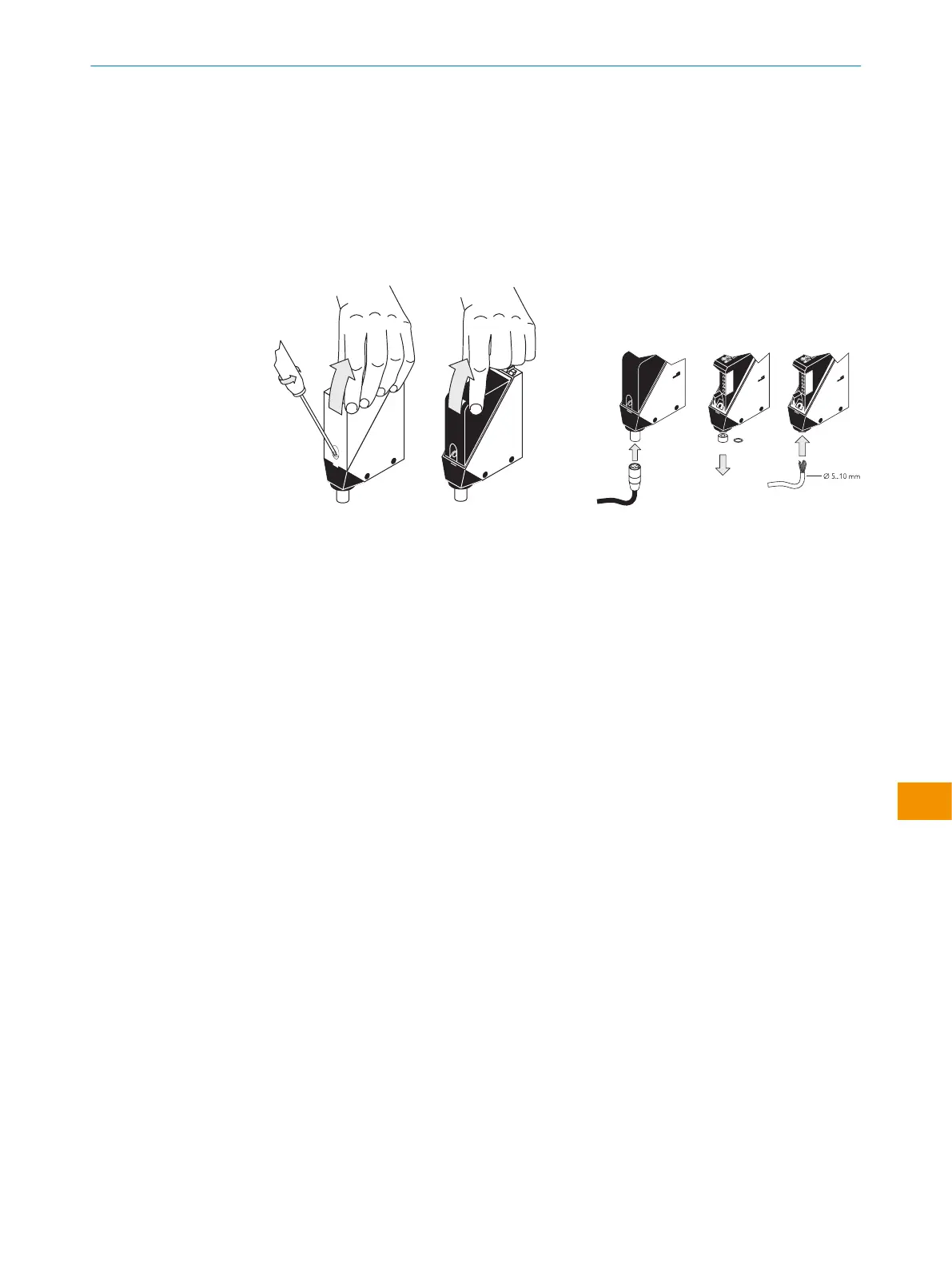

Рисунок 1: Открытие датчика Рисунок 2: Подключение электропитания
Подавайте и включайте напряжение питания только после подключения всех элек‐
трических соединений.
Пояснение к схеме подключения (Таблицы 2-7), которые разделены на устройства на
постоянном и постоянном/переменном токе:
Alarm = выход сигнала тревоги (см. таблица 74 и Дополнительные функции)
n. c. = не подключён
NC = размыкающий контакт
NO = замыкающий контакт
Q / Q = переключающие выходы
TE/Test = тестовый вход (см. таблица 74 и таблица 79)
