Тестовый вход
Тестовый вход: датчики WT24-2B / -V имеют тестовый вход («TE» или «Test» в схеме
подключения [см. „WT24-2Bxxx, WT24-2Vxxx“, страница 134 и см. таблица 79]), с
помощью которого можно выключить датчик и тем самым проверить исправность
его функционирования: при использовании розеток со светодиодными индикато‐
рами следите за правильным подключением TE.
При обнаружении объекта активируйте тестовый вход (см. схему подключения [см.
„WT24-2Bxxx, WT24-2Vxxx“, страница 134 и см. таблица 79], PNP: TE → M). Свето‐
диод передатчика отключается, или моделируется отсутствие объекта. Для проверки
функционирования воспользуйтесь следующей таблицей. Если характер поведения
переключающего выхода не соответствует следующей Таблице, проверить условий
эксплуатации. См. раздел «Диагностика неисправностей».

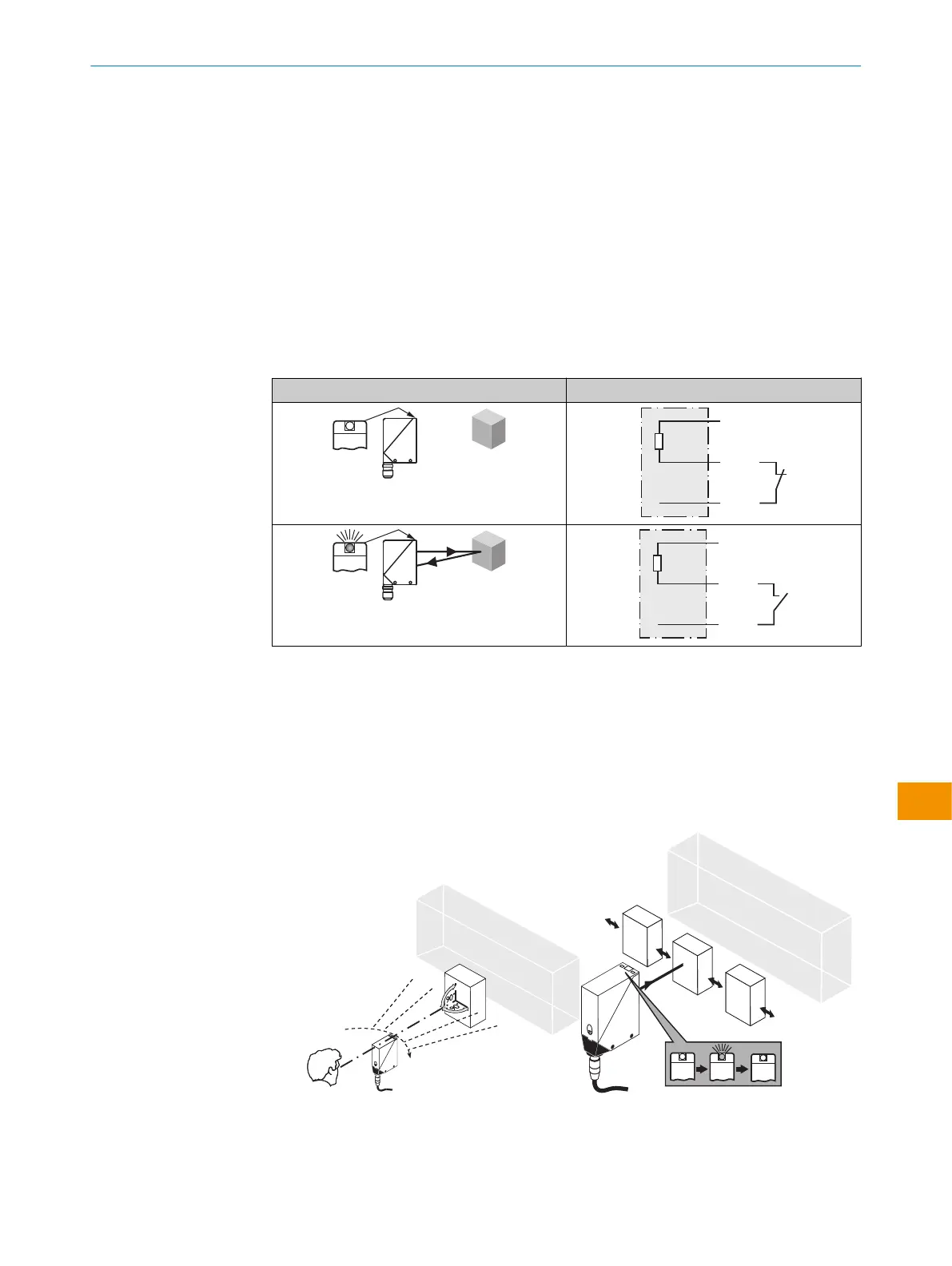

Таблица 7: Проверка
Проверка
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Ввод в эксплуатацию
1 Выверка
WT24-2Xx1x, -2Xx2x: направить датчик на объект. Выберите такую позицию, чтобы
инфракрасный луч передатчика (он не виден) попадал в центр объекта. Правильность
выверки можно определить с помощью светодиодных индикаторов. См. рисунок 3 и
рисунок 4. Оптическое отверстие (фронтальное стекло) на датчике должно быть полно‐
стью свободным.
Рисунок 3: Выравнивание Рисунок 4: Выверка 2
