2 Расстояние срабатывания
WTB24-2— это фотоэлектрические датчики диффузного типа с подавлением заднего
фона. В зависимости от коэффициента диффузного отражения обнаруживаемого объ‐
екта и находящегося за ним фона необходимо соблюдать минимальное расстояние (y)
между настроенным расстоянием срабатывания (x) и фоном.
Коэффициент диффузного отражения: 6% = чёрный 1, 18% = серый 2, 90% =
белый 3 (относительно стандартного белого по DIN 5033). Мы рекомендуем выполнять
настройку с объектом, имеющим низкий коэффициент диффузного отражения.
Минимальную дистанцию (= y) для подавления заднего фона можно определить по диа‐
грамме [ рисунок 5 1] следующим образом:
Пример: x = 600 мм, y = 4.5 => 4.5 % 600 мм = 27 мм. То есть, фон затемняется при
расстоянии > 627мм от датчика.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

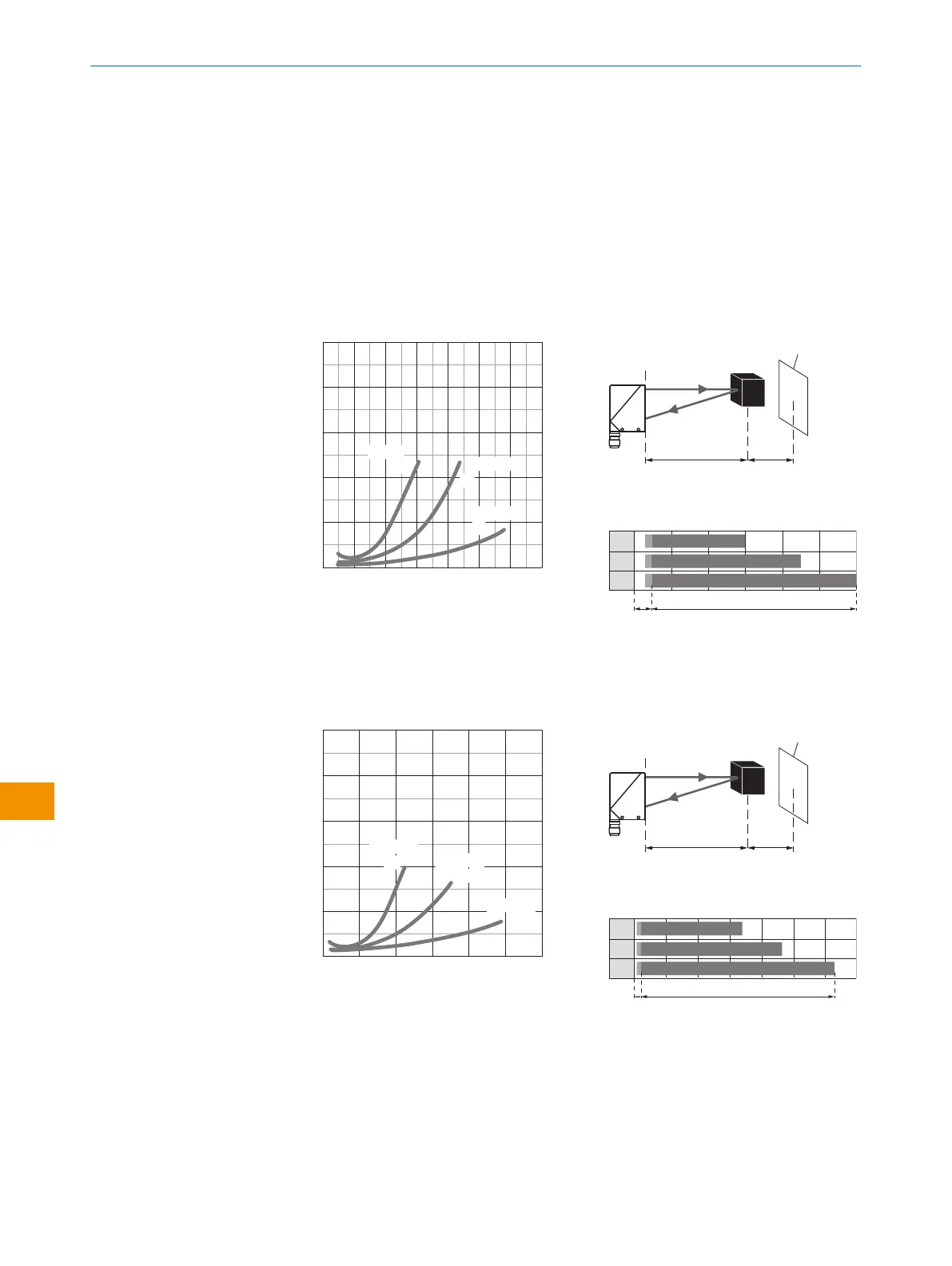

Рисунок 5: WT24-2Xx4x, -2Xx5x, крас‐
ный свет
yx
white back-
ground (90%)
= 600 мм, y = 27 мм
(= 4,5% от 600 мм)
100 600
100 900
100 1,200
1
2
3
A B
A = рабочее расстояние (зависит от
коэффициента диффузного отражения
объекта)
B = диапазон настройки
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Рисунок 6: WT24-2Xx1x, -2Xx2x, инфра‐
красный свет
yx
white back-
ground (90%)
x = 1000 мм, y = 30 мм
(= 3% от 1000 мм)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = рабочее расстояние (зависит от
коэффициента диффузного отражения
объекта)
B = диапазон настройки
