12.1 Disegno quotato
15
(0.59)
26
(1.02)
61 (2.40)
max. 32
(1.26)
27
(1.06)
10
(0.39)
M5
87.5 (3.44)
4.7
(0.19)
11.8
(0.46)
30 (1.18)
65 (2.56)
1
2
8
9
14
(0.55)
6.5
(0.26)
14
(0.55)
17.5
(0.69)
7
3
4
5
6
14,4
(0.57)
9

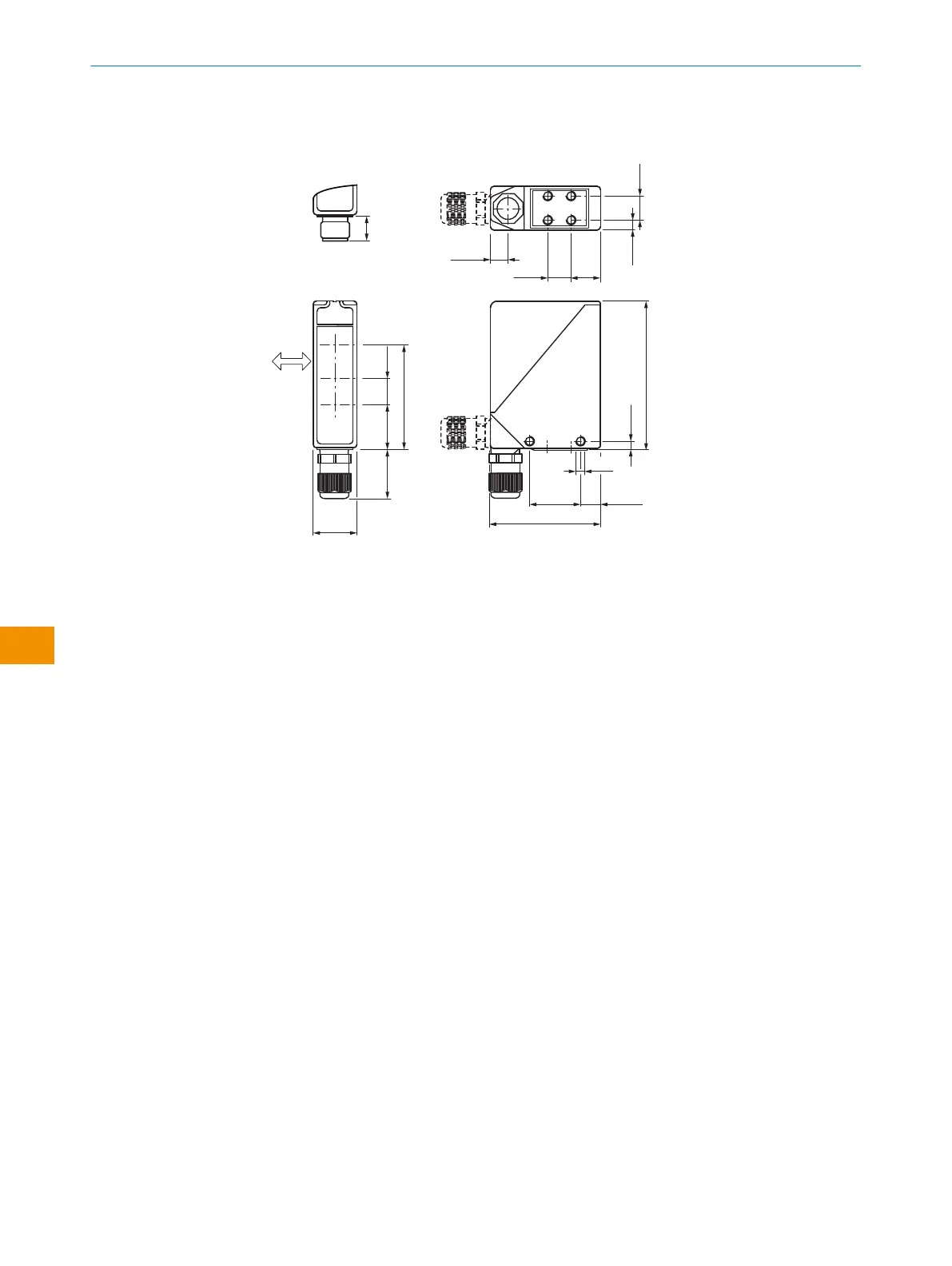

Figura 8: Disegno quotato
1
fessura di ispezione
2
indicatore di ricezione
3
direzione preferenziale dell'oggetto
4
centro asse ottico trasmettitore
5
centro asse, ottico ricevitore in campo vicino
6
centro asse, ottico ricevitore in campo lontano
7
filettatura di fissaggio M5, 6 mm profondità
8
filettatura di fissaggio M5, passante
9
collegamento a vite M16 o connettore maschio orientabile di 90°
13 Appendice
13.1 Conformità e certificati
Su www.sick.com si trovano le dichiarazioni di conformità, i certificati e la documenta‐
zione attuale sul prodotto. A tale scopo immettere il codice articolo del prodotto nel
campo di ricerca (per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo
“P/N” oppure “Ident. no.”).
