NOTA
Observe o torque de aperto máximo permitido de 1.3Nm para o sensor.
Montagem com o princípio de funcionamento de supressão do fundo
MultiMode 1, 3, 4, 5, 6, M:
Observe o alinhamento preferível do sensor relativamente à direção do movimento do
objeto, consulte figura 3.

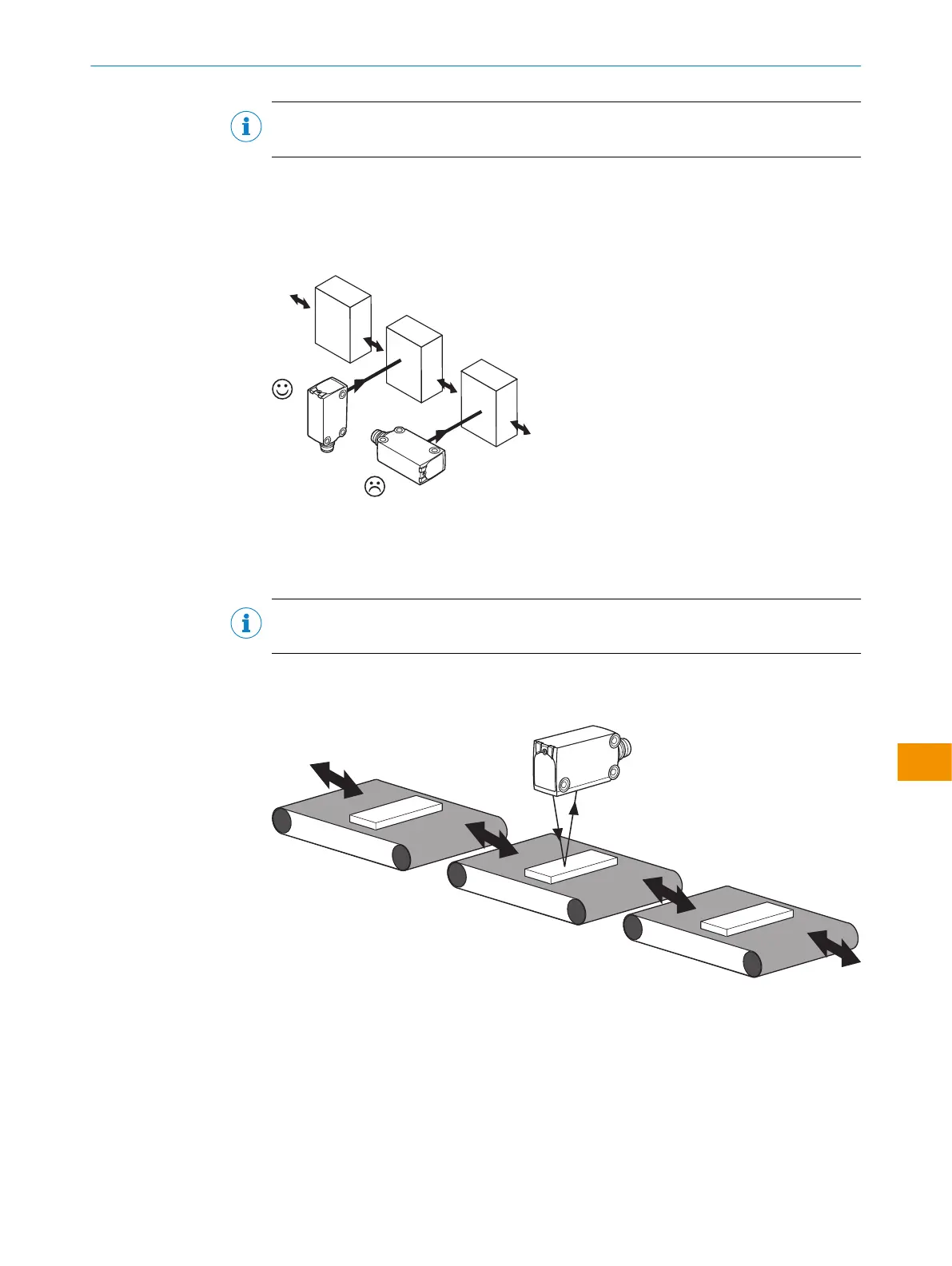

Figura 3: Alinhamento do sensor relativamente à direção do objeto
Observe a direção preferencial do objeto em relação ao sensor, cp. ver figura 13,
página 256.
NOTA
WTM4S: no modo M, nenhuma direção preferencial precisa ser observada.
Montagem com o princípio funcionamento de supressão do primeiro plano
MultiMode 2:
Figura 4: Alinhamento do sensor
Observe a direção preferencial do objeto em relação ao sensor, cp. figura 4.
MANUAL DE INSTRUÇÕES
8028212/2023/10/20 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTM4S
237
Sujeito a alteração sem aviso prévio
pt
