Siemens 3RB22

Technische Daten
3ZX1012-0RB22-1AA1 15
Deutsch
Option
Analogausgang
Elektronisches Überlastrelais mit Analogausgang (Funktionserwei-
terungsmodul 3RB2985-2AA0, -2AB1 und -2AA1, siehe
Bild IV).
4 bis 20 mA
1% x I
e
= 0,128 mA
Beispiel: I
out
= 10,40 mA; I
e
= 6,0 A
I = 50% von I
e
I
motor
= 3 A
max. Ausgangsstrom 20 mA
Klemmen I(+) und I(-)
max. Bürde 100 Ω
Genauigkeit +/- 10 %
kurzschluss- und leerlauffest!
Hinweis für Erfassung des Analogwertes mittels Analogeingang:
R
i
= 100 Ω (max.)
passiv, keine Speisung des Sensors erlaubt
z. B.: 6ES7-331-7KF02-0AB0.

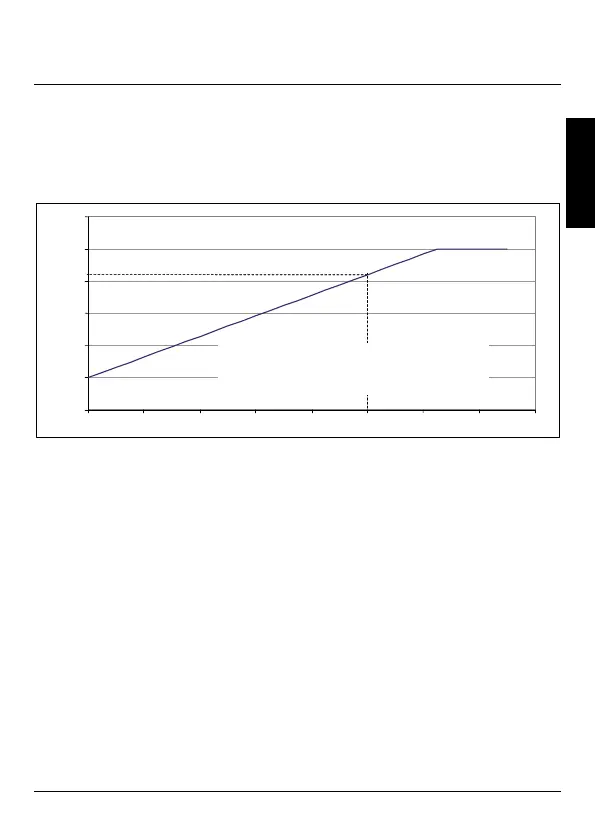

0 mA
4 mA
8 mA
12 mA
16 mA
20 mA
24 mA
0%xI
e
20%xI
e
40%xI
e
100%xI
e
60%xI
e
80%xI
e
16,8 mA
I/I
e
[%] = (I
out
– 4 mA) / 0,128 mA
I
motor
[A] = (I
out
– 4 mA) x I
e
/ 12,8 mA
I
out
[mA] = I
motor
x 12,8 mA / I
e
+ 4 mA
