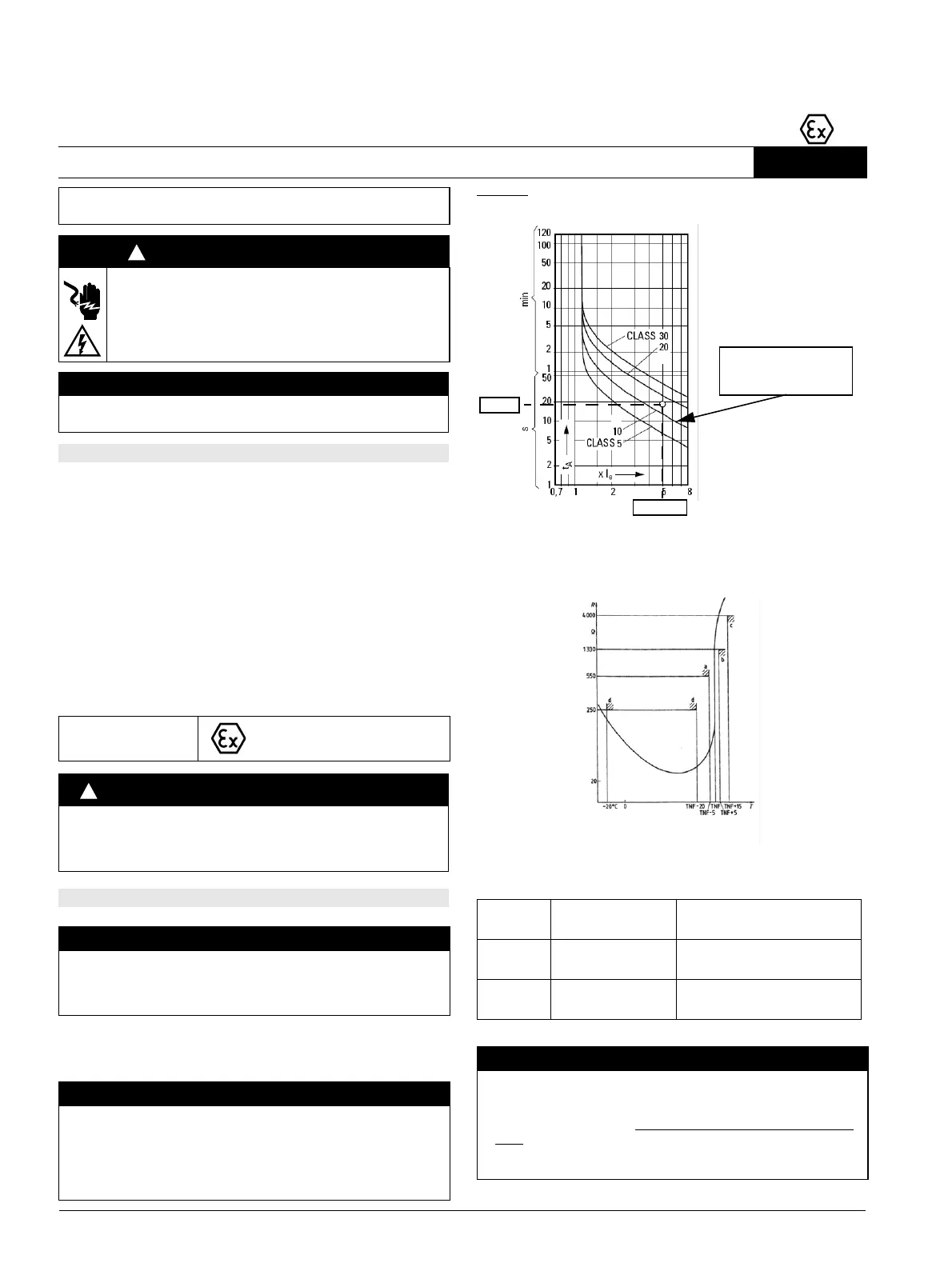

Aparelho para proteção do motor 3RB22 / 3RB24 e módulo para
captura de corrente 3RB29 para áreas potencialmente explosivase
3RB22 / 3RB24 / 3RB29
Indicações para a segurança e a colocação em serviço
Português
.
O grande perigo em áreas potencialmente explosivas requere a consideração
cuidadosa das seguintes indicações e normas:
• EN 60079-14 / VDE 0165 para os recursos elétricos para áreas
potencialmente explosivas de gás
• EN 60079-17 Verificação e reparação de sistemas elétricos em atmosferas
potencialmente explosivas.
• EN 50495 Dispositivos de segurança para o funcionamento seguro de
aparelhos relativamente ao perigo de explosão.
Todos os módulos de avaliação 3RB22 / 3RB24 com módulo de detecção de
corrente 3RB29 são permitidos no grupo de aparelhos II, categoria (2) na área
"G" (áreas onde existem misturas explosivas de gás, vapor, névoa e ar) ou para
a área "D" (áreas com poeiras inflamáveis).Todos os módulos de avaliação
3RB22 / 3RB24 com módulo de captura de corrente 3RB29 são admitidos sob o
grupo de aparelhos II, categoria (2) na área "G" (áreas nas quais se encontram
misturas explosivas de gás, vapor, neblina e ar) e adicionalmente para a área
"D" (áreas com poeira combustível). Os aparelhos 3RB22 e 3RB29 não são pre-
vistos para a montagem em área explosiva. Quando montados em áreas poten-
cialmente explosivas, os aparelhos 3RB22 / 3RB24 e 3RB29 devem ser
adaptados à respectiva proteção de ignição.
2.1 Ajustar a corrente medida do motor
Ajuste o 3RB22 / 3RB24 à corrente medida do motor (conforme chapa
de identificação ou certificado do modelo de construção do motor).
Exemplo:
Motor 500 V, 50 / 60 Hz, 110 kW, 156 A, categoria de tempe-
ratura T3, T
E
-tempo = 18 s, I
A
/I
N
=5,0
2.2 Entrada do termistor
Ao módulo de avaliação 3RB22 / 3RB24 podem ser conectados senso-
res de temperatura tipo A com curva característica interna segundo
EN 60947-8, DIN 44081 e DIN 44082. Dependendo da quantidade dos
sensores, resultam as seguintes temperaturas de ativação e religação:
Dependendo da quantidade dos sensores, resultam as seguintes tem-
peraturas de ativação e religação referidas ao TNF (temperatura nomi-
nal de atuação do sensor):
As temperaturas indicadas são valores limites.
Ler e compreender estas instruções antes da instalação,
operação ou manutenção do equipamento.
PERIGO
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a corrente antes de trabalhar no equipamento.
CUIDADO
O funcionamento seguro do aparelho apenas pode ser garantido
se forem utilizados os componentes certificados.
1. Geral
PTB 11 ATEX 3014
II (2) G [Ex e][Ex d][Ex px]
II (2) D [Ex t][Ex p]
ADVERTÊNCIA
Todos os trabalhos de conexão, colocação em serviço e manuten-
ção devem ser realizados por pessoal qualificado e responsável.
Comportamento impróprio pode ocasionar graves danos pessoais
e materiais.
2. Montagem e colocação em serviço
ATENÇÃO
Considere as instruções de serviço (estão juntas ao aparelho)
• 3RB22 (Nr. de pedido: 3ZX1012-0RB22-1AA1)
• 3RB29 (Nr. de pedido: 3ZX1012-0RB00-1AA1)
• 3RB24 (Nr. de pedido : 3ZX1012-0RB24-1AA1)
CUIDADO
Considere a categoria de ativação resp. a curva característica de
ativação do 3RB22 / 3RB24. Selecione a categoria de ativação de
tal maneira, que o motor também esteja protegido termicamente
quando o rotor estiver travado.
O motor, os condutores e o contator devem estar dimensionados
para a categoria de ativação selecionad.
!
!
Temperatura de
ativação
Temperatura de religação
3 senso-
res
TNF + 4 K TNF - 7 K
6 senso-
res
TNF - 5 K TNF - 20 K
ATENÇÃO
O aparelho possui uma ativação automática do termistor. Conec-
tando um termistor durante a primeira colocação em serviço, a
avaliação do termistor será ativada. Caso o LED-termistor ascen-
der a cada 10 segundos, a avaliação do termistor não está ati-
vada.
A ativação também pode ser verificada através do teste de confi-
guração (veja "teste do usuário")
T
E
=18s
I
A
/I
N
=5,0
Cond. de desligamento
do motor EEx, selecio-
nadas: CATEGORIA 10
Curva característica típica de um sensor tipo A
