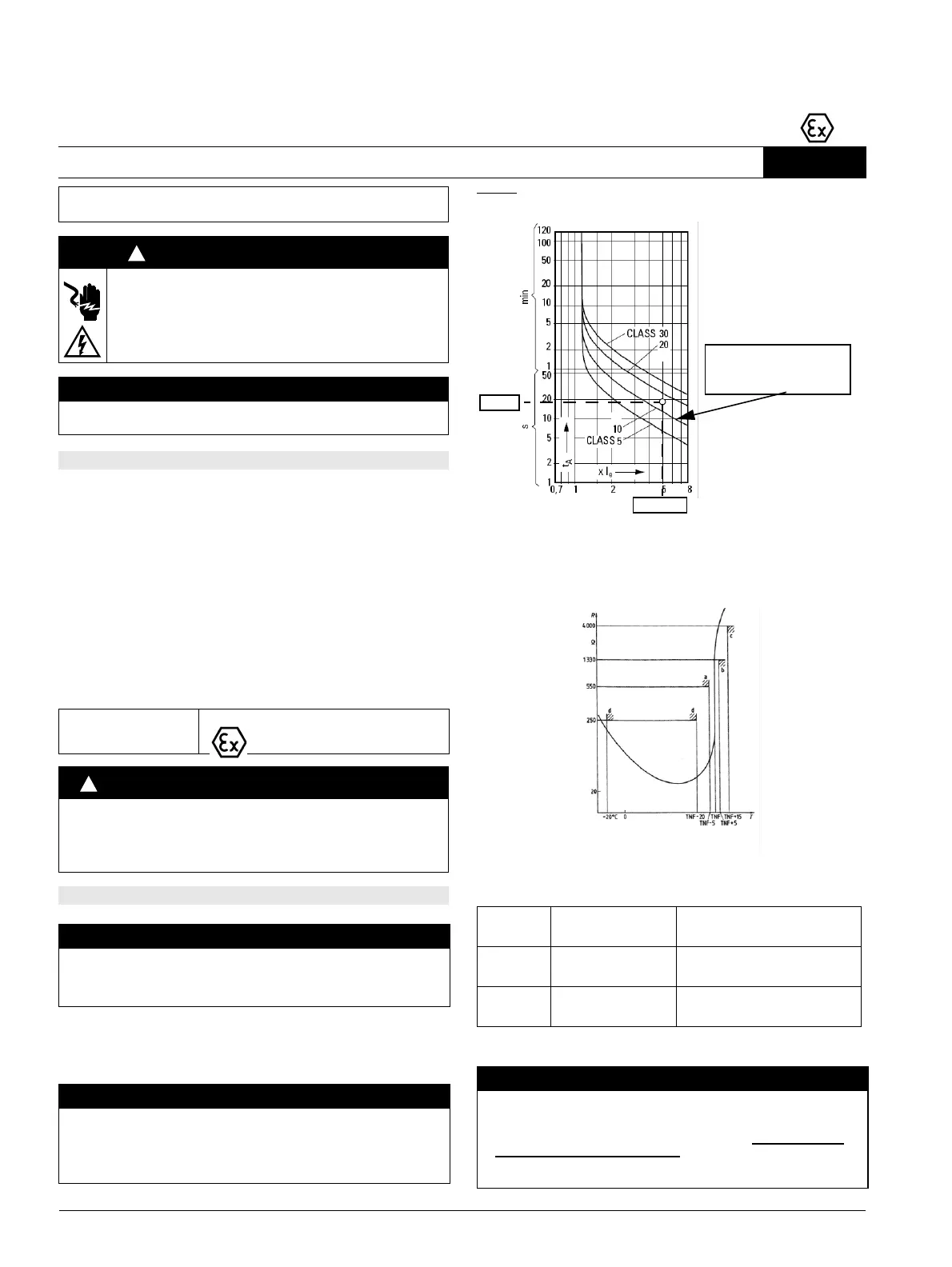

Siemens 3RB22

22 3ZX1012-0RB22-1CA1
Прибор для защиты электродвигателей 3RB22 / 3RB24 и
токоизмерительный модуль 3RB29 для взрывоопасных зон
3RB22 / 3RB24 / 3RB29
Указания по технике безопасности и запуску в эксплуатацию
Русский
.
Указания и нормы
Повышенная опасность во взрывоопасных зонах требует тщательного
соблюдения следующих указаний и норм:
• EN 60079-14 / VDE 0165 для электрического оборудования во
взрывоопасных зонах с газами
• EN 60079-17 Электроустановки, контроль и обслуживание во
взрывоопасной атмосфере
• EN 50495 Устройства безопасности, требующиеся для безопасной работы
оборудования с учетом взрывоопасности.
Все модули обработки сигналов 3RB22/3RB24 с измерительными
модулями 3RB29 соответствуют группе II, категории (2) для зо
н "G" (среды,
где могут потенциально присутствовать взрывоопасные газы, испарения,
туман или взвеси) или для зон "D" (среды с легковоспламеняемой пылью).
Приборы
3RB22 / 3RB24 и 3RB29 не предназначены для
непосредственного размещения во взрывоопасных зонах. При
необходимости размещения во взрывоопасной зоне приборы
3RB22 /
3RB24
и 3RB29 следует оборудовать в соответствии с требуемым типом
взрывозащиты.
2.1 Настройка расчетного тока электродвигателя
Настройте прибор 3RB22 / 3RB24 на расчетный рабочий ток
электродвигателя (в соответствии с типовой табличкой или
свидетельством об испытании промышленного образца электродвигателя).
Пример
Электродвигатель 500 В, 50 / 60 Гц, 110 кВт, 156 A, температурный
класс T3, T
E
-время =18с, I
A
/I
N
=5,0
2.2 Вход подключения термистора
К модулю формирования сигнала
3RB22 / 3RB24 можно подключать
термодатчики типа A с характеристикой, соответствующей нормам
EN 60947-8, DIN 44081 и DIN 44082. В зависимости от числа датчиков
получаются следующие температуры срабатывания и повторного
включения:
В зависимости от числа датчиков получаются следующие температуры
срабатывания и повторного включения по отношению к TNF (номинальная
температура срабатывания датчика):
Приведенные значения температур являются граничными значениями.
Перед установкой, вводом в эк
сплуатацию или обслуживанием
устройства необходимо прочесть и понять данное руководство
.
ОПАСНО
Опасное напряжение.
Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к установке
и к устройству.
ОСТОРОЖНО
Безопасность работы устройства гарантировано только при
использовании сертифицированных компонентов.
1. Общие положения
PTB 11 ATEX 3014
II (2) G [Ex e][Ex d][Ex px]
II (2) D [Ex t][Ex p]
ПРЕДУПРЕЖДЕНИЕ
Все работы по подключению, запуску в эксплуатацию и ремонту
разрешается выполнять только квалифицированным и
ответственным специалистам. Неправильное поведение может
привести к тяжелым человеческим травмам и материальному
ущербу
.
2. Установка и запуск в эксплуатацию
ВНИМАНИЕ
Соблюдайте инструкции по эксплуатации (прилагаются к прибору)
• 3RB22 (номер заказа: 3ZX1012-0RB22-1AA1)
• 3RB29 (номер заказа: 3ZX1012-0RB00-1AA1)
• 3RB22 (номер заказа: 3ZX1012-0RB24-1AA1)
ОСТОРОЖНО
Учтите класс срабатывания и характеристику срабатывания прибора
3RB22 / 3RB24. Выбирайте класс срабатывания так, чтобы
двигатель был термически защищен и при блокированном роторе.
Электродвигатель, кабели и защита должны быть расчитаны на
выбранный класс срабатывания
.
!
!
Температура
срабатывания
Температура повторного
включения
3
датчика
TNF + 4 K TNF - 7 K
6
датчика
TNF - 5 K TNF - 20 K
ВНИМАНИЕ
Прибор имеет автоматическое активирование термистора. Если при
первом запуске в эксплуатацию подключен термистор, то
активируется обработка параметра термистора. Если термисторный
светодиод коротко загорается каждые 10 секунд, деактивирована
обработка параметра термистора.
Активирование можно проверить также с помощью
конфигурационного теста (см. "Тест пользователя").
T
E
=18s
I
A
/I
N
=5,0
Выбраны условия отключения
взрывозащищенного (ЕЕх),
электродвигателя: КЛАСС 10
Типовая характеристика датчика типа А
