3ZX1012-0RB22-1CA1 23
2.3 Проводка кабеля для контура датчика
2.4 Определение коротких замыканий в контуре датчика
Это соответствует следующим типовым длинам кабелей:
2.5 Защита от короткого замыкания по норме EN 60947-4-1 для
распределения типа 2
Защита от короткого замыкания должна выполняться отдельно
расположенными элементами контроля превышения тока.
2.6 Защита кабеля
2.7 Автоматический СБРОС (RESET)
2.8 Тест пользователя
Проверки в соответствии с нормой EN 60079-17 можно произвести во
время теста пользователя. Этот тест представляет собой полный
функциональный тест. Как описано в последующей таблице, должны
быть выполнены все четыре тестовые фазы. Отдельными тестовыми
фазами являются тест индикации (1), конфигурационный тест (2),
внутренний тест с измерением тока (3) и тест реле (4). Измеренные
значения токов должны быть пр
оверены! Измеренные значения тока, а
также правильное размыкание и замыкание контактов следует
проверить (тестовая фаза 4)!
Во время проведения теста все защитные функции прибора продолжают
оставаться активными. При срабатывании прибора или выдаче
предупреждения тест прерывается!
Тест запускается при нажатии кнопки ТЕСТ/СБРОС (TEST / RESET) в
течение времени t>1с
.
*) Мерцание трех красных светодиодов предвещает выключение реле. До
этого момента времени тест пользователя может быть прерван без
выключения реле.

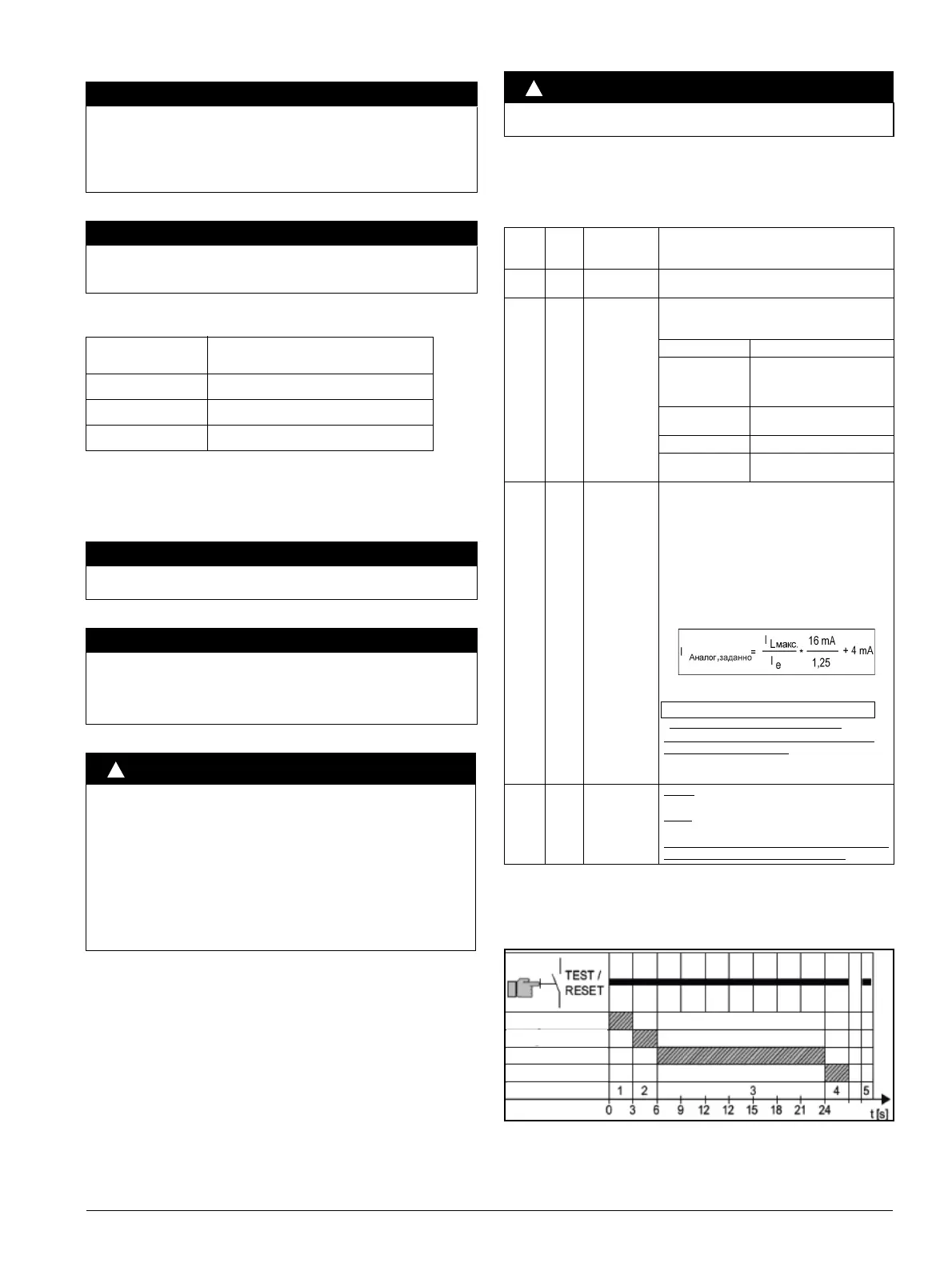

На следующем графике приведен обзор выполнения теста во времени:
ВНИМАНИЕ
Кабели для измерительного контура следует прокладывать как
отдельные управляющие кабели. Использование свободных проводов
питающего кабеля электродвигателя или других силовых кабелей не
допускается. Если возможны паразитные индуктивные или емкостные
связи с параллельно проложенными силовыми кабелями, следует
использовать экранированные управляющие кабели
.
ВНИМАНИЕ
Для обеспечения надежной работы схемы защиты от короткого
замыкания сопротивление кабеля в контуре термистора (при
короткозамкнутом термисторе) не должно превы
шать 10 Вт!
Поперечное сечение
проводов кабеля
Длины кабеля на входе для термистора
2,5 mm
2
2x250m
1,5 mm
2
2x150m
0,5 mm
2
2x50m
ВНИМАНИЕ
При комбинации с другими контакторами учтите соответствующую
максимальную защиту контактора для распределения типа 2.
ВНИМАНИЕ
Следует избегать недопустимо высокой температуры поверхности
кабелей и проводов путем правильного выбора их поперечных
сечений.
Особенно при тяжелом пуске - КЛАСС20 и КЛАСС30 - следует
выбирать достаточное поперечное сечение кабеля.
ОСТОРОЖНО
Если прибор 3RB22 / 3RB24 находится в режиме "Автоматический
СБРОС" ("Automatik-RESET"), то возврат в исходное состояние
производится автоматически без нажатия кнопки СБРОС по
истечении времени охлаждения. При этом необходимо позаботиться
о том, чтобы двигатель после срабатывания прибора не запускался
автоматически, а только при нажатии дополнительной кнопки ВКЛ
(EIN). Если в этом случае прибор
3RB22 / 3RB24 используется без
термисторной защиты, то электродвигатель разрешается включать
только специальному персоналу.
Режим "Автоматический СБРОС" не разрешается использовать в тех
случаях, когда неожиданный новый запуск электродвигателя может
привести к травмированию людей или нанести материальный ущерб
.
ОСТОРОЖНО
Тест разрешается производить специалисту, который знаком с
указанными нормами!
Тестов
ая
фаза
Длите
льнос
ть
Описание Примечание
13сТест
индикации
Пользователь проверяет, мигают ли все
светодиоды
23с Конфигурацио
нный тест
Активированные функции индицируются мерцанием
соответствующих светодиодов. Пользователь
проверяет активированные функции
LED
Функция
3RB22: READY
3RV24: Device/
IO-Link
Автоматический сброс активен
GND-Fault
Короткое замыкание
выявляется
THERMISTOR
Термистор активирован
OVL
Выдача предупреждения о
перегрузке активирована
318с Внутренний
тест
Система выполняет внутренний тест. В течение
этого времени всегда активирован аналоговый
выход. Пользователь должен сравнить
максимальный ток 3 фаз электродвигателя с током
аналогового выхода.
Должно выполняться следующее:
• текущее значение тока должно быть в диапазоне
30 % ...125 % от номинального тока
• максимальный ток электродвигателя определяет
„идеальный“ аналоговый ток I
аналог,задан
, равный
• реально измеренный аналоговый ток
I
аналог,реальн
должен быть в диапазоне
0,9 * I
аналог,задан
I
аналог,реальн
1,1 * I
аналог,задан
• Если измеренный ток находится за
пределами зоны допуска, то правильность
работы не гарантируется!
Светодиоды отображают нисходящий отсчет
времени (см. последующий график).
4 Тест реле
*)
3RB22:
Система должна отключить выходы 95 / 96 и
05 / 06.
3RB22
: Система должна отключить выходы 95 / 96 и
95 / 98.
Если выходные контакты не размыкаются, то
правильная работа не гарантируется!
