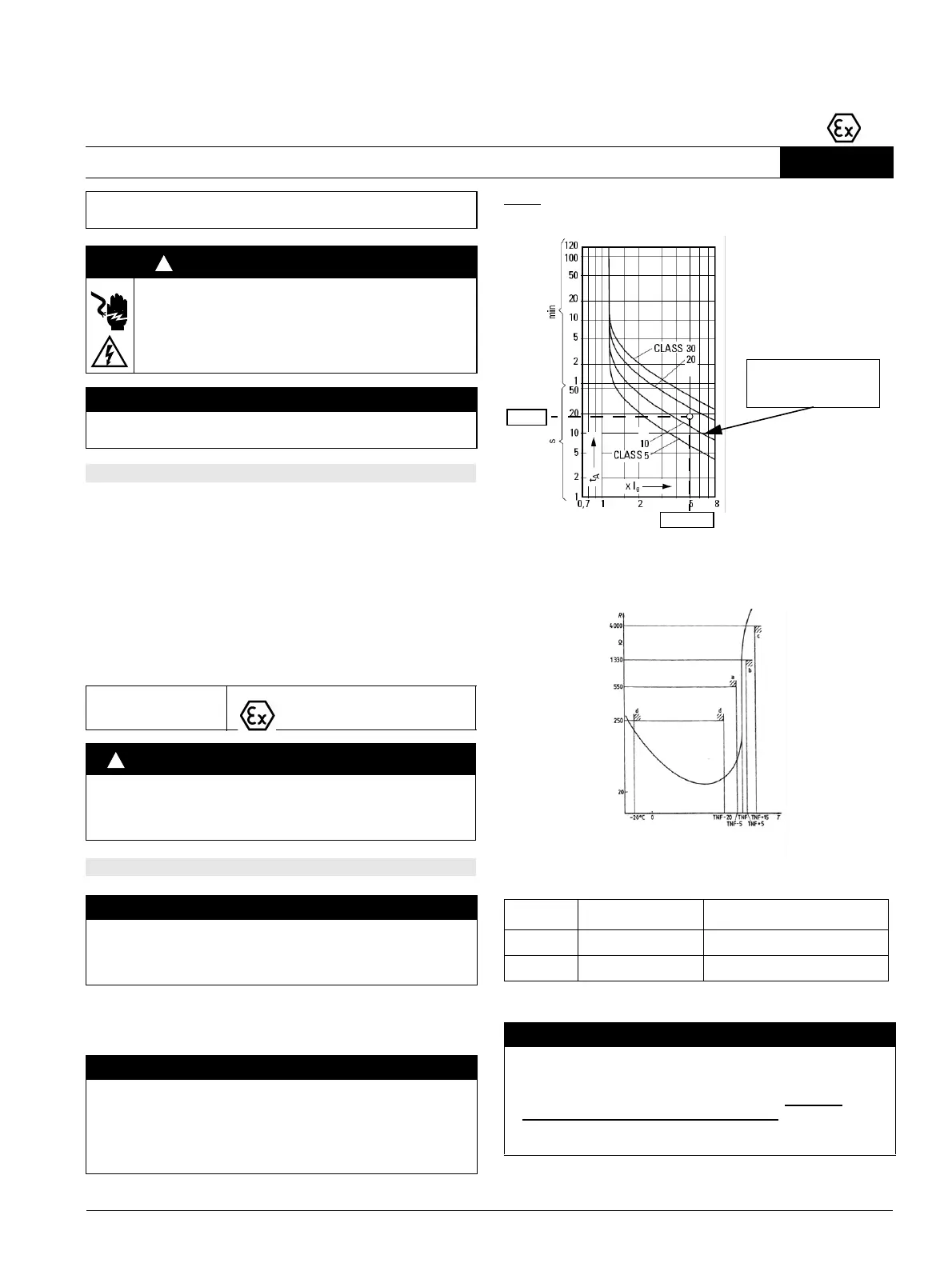

Patlama tehlikesi olan bölgeler için 3RB22 / 3RB24 motor koruma
cihazı ve 3RB29 akım tutma modülü
3RB22 / 3RB24 / 3RB29
Emniyet ve çalı ştırma açıklamaları
Türkçe
.
Açıklamalar ve normlar
Patlama tehlikesi olan bölgelerde aşağıdaki açıklama ve normlara mutlaka
riayet edilmesi gerekmektedir:
• Gaz patlaması tehlikesi olan bölgelerde elektrikli aletler için EN 60079-14 /
VDE 0165
• EN 60079-17 Patlayıcı ortamdaki elektrikli sistemlerin kontrolü ve bakımı.
• EN 50495 Patlama tehlikelerine ilişkin olarak cihazların güvenli işletimi için
güvenlik donanımları
3RB29 akım tespit modüllü tüm 3RB22 / 3RB24 değerlendirme modülleri II nolu
cihaz grubunda, (2) nolu kategoride "G" bölümü (patlayıcı gaz, buhar, sis, hava
karışımlarının bulunduğu bölümler) veya "D" bölümü (yanıcı toz bulunan
bölümler) için onaylanmıştır. 3RB22 / 3RB24 ve 3RB29 cihazların, patlama
tehlikesi olan bölgelere kurulmamaları gerekir. 3RB22 / 3RB24 ve 3RB29’un
buna rağmen patlama tehlikesi olan bölgelere kurulmaları halinde, buna uygun
ateşleme koruma tarzına uygunlukları sağlanmalıdır.
2.1 Motor ölçüm akımının ayarlanması
3RB22 / 3RB24’yi motorun ölçüm akımına göre ayarlayınız (motorun
üzerindeki levhaya veya AB Tip Kontrol Sertifikası’na göre).
Örnek: Motor 500 V, 50 / 60 Hz, 110 kW, 156 A, Isı sınıfı T3, T
E
-
zamanı =18s, I
A
/I
N
=5,0
2.2 Termistör girişi
3RB22 / 3RB24 değerlendirme modülüne EN 60947-8, DIN 44081 ve
DIN 44082 44082’e göre grafiksel tanım çizgili A tipi ısı sensörleri
bağlanabilir. Sensörlerin sayısına bağlı olarak aşağıdaki hareket ve
yeniden açılma ısıları meydana gelir:
Sensörlerin sayısına bağlı olarak TNF’ye (sensörün nominal tepkime
ısısı) dayalı aşağıdaki hareket ve yeniden açılma ısıları meydana gelir):
Belirtilen ısılar, sınır değerlerdir.
Cihazın kurulumundan, çalıştırılmasından veya bakıma tabi
tutulmasından önce, bu kılavuz okunmuş ve anlanmış olmalıdı r.
TEHLİKE
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma tehlikesi.
Çalışmalara başlamadan önce, sistemin ve cihazın
gerilim beslemesini kapatınız.
ÖNEMLİ DİKKAT
Cihazın güvenli çalışması ancak sertifikalı bileşenler kullanılması
halinde garanti edilebilir.
1. Genel
PTB 11 ATEX 3014
II (2) G [Ex e][Ex d][Ex px]
II (2) D [Ex t][Ex p]
UYARI
Tüm bağlama, çalıştırma ve koruyucu bakım çalışmalarının
kalifiye ve sorumlu uzman personel tarafından yapılması
gerekmektedir. Usulüne uygun davranılmaması halinde bu, ağır
yaralanmalara ve büyük maddi hasarlara yol açabilir.
2. Kurulum ve çalıştırma
DİKKAT
Kullanma talimatlarına riayet ediniz (cihazla beraber verilmiştir)
• 3RB22 (Sipariş No: 3ZX1012-0WD44-1AA1)
• 3RB29 (Sipariş No: 3ZX1012-0RB00-1AA1)
• 3RB24 (Sipariş No: 3ZX1012-0RB24-1AA1)
ÖNEMLİ DİKKAT
Bunu yaparken 3RB22 / 3RB24’in hareket tertibat sınıfına veya
hareket tertibat grafiksel tanım çizgilerine dikkat ediniz. Ayırım
sınıfını, motorun bloke edilmiş döneçte de termik olarak
korunacağı biçimde seçiniz.
Motor, hatlar ve elektro manyetik şalter, seçilen hareket tertibatı
sınıfına göre yerleştirilmiş olmalıdır.
!
!
Hareket ısısı Yeniden açılma ısısı
3 Sensör TNF + 4 K TNF - 7 K
6 Sensör TNF - 5 K TNF - 20 K
DİKKAT
Cihaz, otomatik bir termistör aktivizasyonuna sahiptir. İlk
çalıştırmada bir termistörün bağlı olması halinde, termistör
değerlendirme tertibatı harekete geçer. Termistör LED gösterge-
sinin her 10 saniyede bir kısa yanması halinde, termistör
değerlendirme tertibatı aktif değil demektir!
Aktivizasyon, konfigürasyon testi üzerinden de (bkz. “kulanıcı
testi”) kontrol edilebilir.
T
E
=18s
I
A
/I
N
=5,0
Eex motorun devredışı
bırakılmakoşulları:
CLASS10 seçilmiştir
A tipi bir sensörün tipik grafiksel tanım çizgisi
