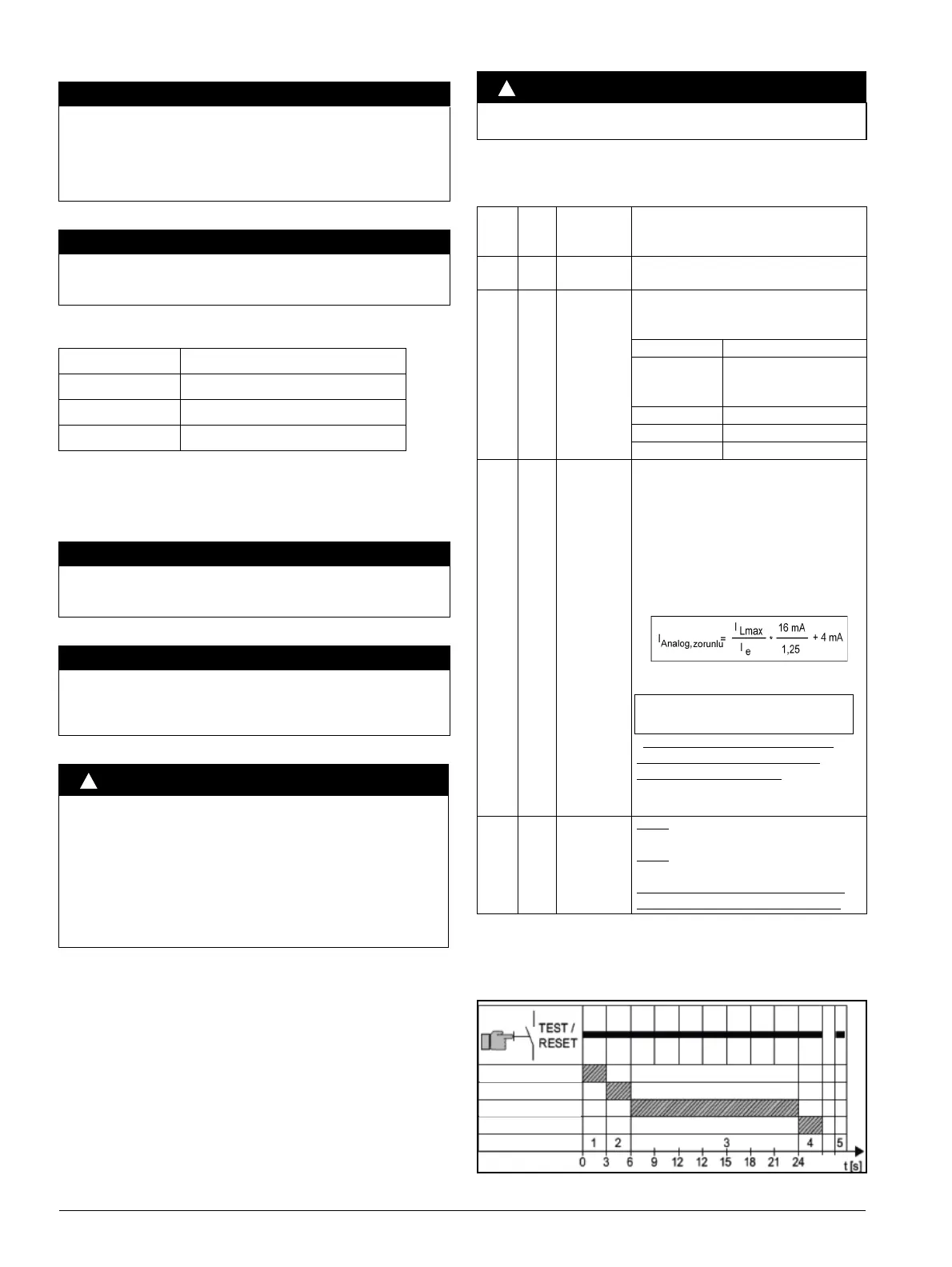

20 3ZX1012-0RB22-1CA1
2.3 Sensör dairesinin hat döşemesi
2.4 Sensör dairesinin kısa devre teşhisi
Bu, aşağıdaki tipik hat uzunlukları na denk gelir:
2.5 Eşgüdüm türü 2 için EN 60947-4-1 uyarınca kısa devre
koruması
Kısa devre koruması, ondan ayrı biçimde tertiplenen aşırı elektrik
koruması organları tarafından üstlenilmelidir.
2.6 Hat koruması
2.7 Otomatik RESET
2.8 Kullanıcı testi
EN 60079-17 uyarınca kontroller, kullanıcı testi ile yapılabilir. Bu test,
tam kapsamlı bir fonksiyon testidir. Aşağıdaki tabloda gösterildiği
şekilde dört test aşamasının da yerine getirilmesi gereklidir. Tek tek
test aşamaları, gösterge testi (1), konfigürasyon testi (2), akım ölçümlü
intern test (3) ve röle testidir (4). Ölçülen akım değerlerinin kontrol
edilmesi gereklidir! Ölçülen elektrik akımı değerleri ve röle
kontaklarının u
sulüne uygun olarak açılıp kapanması (4 nolu test
safhası) kontrol edilmek zorundadır!
Test esnasında tüm koruma fonksiyonları aktif kalmaya devam ederler.
Düğmelerine dokunulması ya da bir uyarı halinde test yarıda kesilir!!
Test, TEST / RESET tuşuna t > 1 s süreyle basılması ile başlatılır.
*) Üç kırmızı LED göstergesinin titreyerek yanmaları, rölelerin
kapatılması işlemini başlatır. Bu ana kadar kullanıcı testi, röleler
kapatılmadan yarıda kesilebilir.
Aşağıdaki grafik, zaman akışını toplu olarak göstermektedir:
DİKKAT
Ölçüm daire hatları, ayrı kumanda hatları şeklinde döşenmelidir.
Motorun besleme hattı damarlarının veya başka ana akım
hatlarının kullanılmasına izin yoktur. Birbirine paralel güçlü akım
hatları yüzünden ekstern indüktif veya kapasitif arızaların muh-
temel olması halinde, siperli kumanda hatlarının kullanılması ger-
eklidir.
DİKKAT
Kısa devre korumasının emniyetli işlemesinin sağlanması
açısından, termistör dairesindeki (düz kontak yapılmış termi-
störde) hat direnci, 10 W ‘un üzerine çıkamaz!
Hat kesiti Termistör girişinde hat uzunlukları
2,5 mm
2
2 x 250 m
1,5 mm
2
2 x 150 m
0,5 mm
2
2x50m
DİKKAT
Başka elektro manyetik şalterler ile kombinasyon durumunda,
eşgüdüm türü 2 için elektro manyetik şalterin azami otomatik
kapanma değerine dikkat ediniz.
DİKKAT
Kablo yüzeylerinin ve hatların aşırı ısınması, kesitlerin duruma
uygun boyutlandırılması ile engellenmelidir.
Özellikle ağır yol almalarda - CLASS20 ve CLASS30 – yeterli
derecede kablo kesiti seçilmelidir.
ÖNEMLİ DİKKAT
3RB22 / 3RB24’nin "Otomatik RESET" işletiminde bulunması
halinde, sıfırlanma, soğuma süresinin bitiminden sonra RESET
tuşuna basılmaksızın otomatik olarak gerçekleşir. Burada motorun
otomatik olarak çalışmaya başlamamasını n ilave bir AÇMA tuşu
üzerinden emniyete alı nması gerekmektedir. 3RB22 / 3RB24 ’ün
bu durumda termistör korumasız kullanı lması halinde, motor
sadece uzman personel tarafından devreye sokulabilir.
"Otomatik RESET" işletimi, beklenmedik biçimde yeniden start
alma halinde yaralanma ya da maddi hasar ihtimalinin
doğabileceği durumlarda kullanılamaz.
ÖNEMLİ DİKKAT
Test, belirtilen normları bilen bir uzman eleman tarafından
yapılmalıdır!
Tes t
aşama
sı
Süre TanımAçıklama
1 3 s Gösterge testi Kullanıcı, tüm LED göstergelerinin yanıp
yanmadığını kontrol eder
2 3 s Konfigürasyo
n testi
Aktive edilmiş fonksiyonlar, ilgili LED
göstergelerinin titreyerek yanmaları ile gösterilir.
Kullanıcı, aktif haldeki fonksiyonları kontrol eder
LED Fonksiyon
3RB22: READY
3RV24: Device/
IO-Link
Otomatik Reset aktif
GND-Fault Kısa devre değerlendirmesi
THERMISTOR Termistör aktif
OVL Aşırı yüklenme uyarısı aktif
318sİnternt test Sistem, intern testleri yapmaktadır. Bu süre
zarfında analog çıkış her zaman aktive edilmiş
durumdadır. Kullanıcı, 3 fazın azami motor
akımını analog çıkış akımı ile karşılaştırmalıdır.
Şu
geçerli olmalıdır:
• Aktüel akım, nominal akımın %30 ...%125 ‘i
arasındadır
• Azami motor akımı, aşağıdaki formülden “ideal”
bir analog akım I
Analog,zorunlu
• neticesi verir
I
Analog, gerçek
0,9 * I
Analog,zorunlu
£I
Analog,gerçek
£1,1*
Analog,zorunlu
alanında olmalıdır
• Ölçülen akımın, tolerans sınırlarının
dışında olması halinde, düzgün bir
fonksiyon garanti edilemez!
LED göstergeleri, geçen süreyi gösterirler (bkz.
aşağıdaki grafik).
4 Röle testi
*)
3RB22
: Sistem, 95 / 96 ve 05 / 06 çıkışlarını
kapatmalıdır.
3RB24
: Sistem, 95 / 96 ve 95 / 98 çıkışlarını
kapatmalıdır.
Çıkış kontaklarının açılmaması halinde,
düzgün bir fonksiyon garanti edilemez!
