8 3ZX1012-0RB22-1CA1
2.3 Pose des conducteurs du circuit de la sonde
2.4 Détection de court-circuit dans le circuit de la sonde
Ceci correspond aux longueurs de câbles spécifiques suivantes :
2.5 Protection contre les courts-circuits selon EN 60947-4-1 pour la
coordination de type 2
Des dispositifs de protection à maximum de courant disposés séparé-
ment doivent assurer la protection contre les courts-circuits.
2.6 Protection de ligne
2.7 RESET automatique
2.8
Test utilisateur
Le test utilisateur permet d’exécuter les contrôles selon EN 60079-17. Ce
test intègre un test fonctionnel complet. Ses quatre phases doivent toutes
être exécutées selon la description suivante du tableau. Les diverses phases
de tests sont les suivantes : test de signalisation (1), test de configuration
(2), test interne avec mesure de courant (3) et test de relais (4). Les valeurs
de courant mesurées doivent être contrôlées !
Contrôler les valeurs de cou-
rant mesurées ainsi que l'ouverture et la fermeture correctes des contacts
de relais (phase de test 4) !
Toutes les fonctions de protection sont actives pendant le test. Un
déclenchement ou une alarme implique l'interruption du test !
L’actionnement de la touche TEST / RESET pour t > 1 s lance le test.
*) Le scintillement des trois LED rouges provoque la coupure du relais.
Préalablement à cet événement, le test utilisateur peut être interrompu
sans déclenchement du relais.

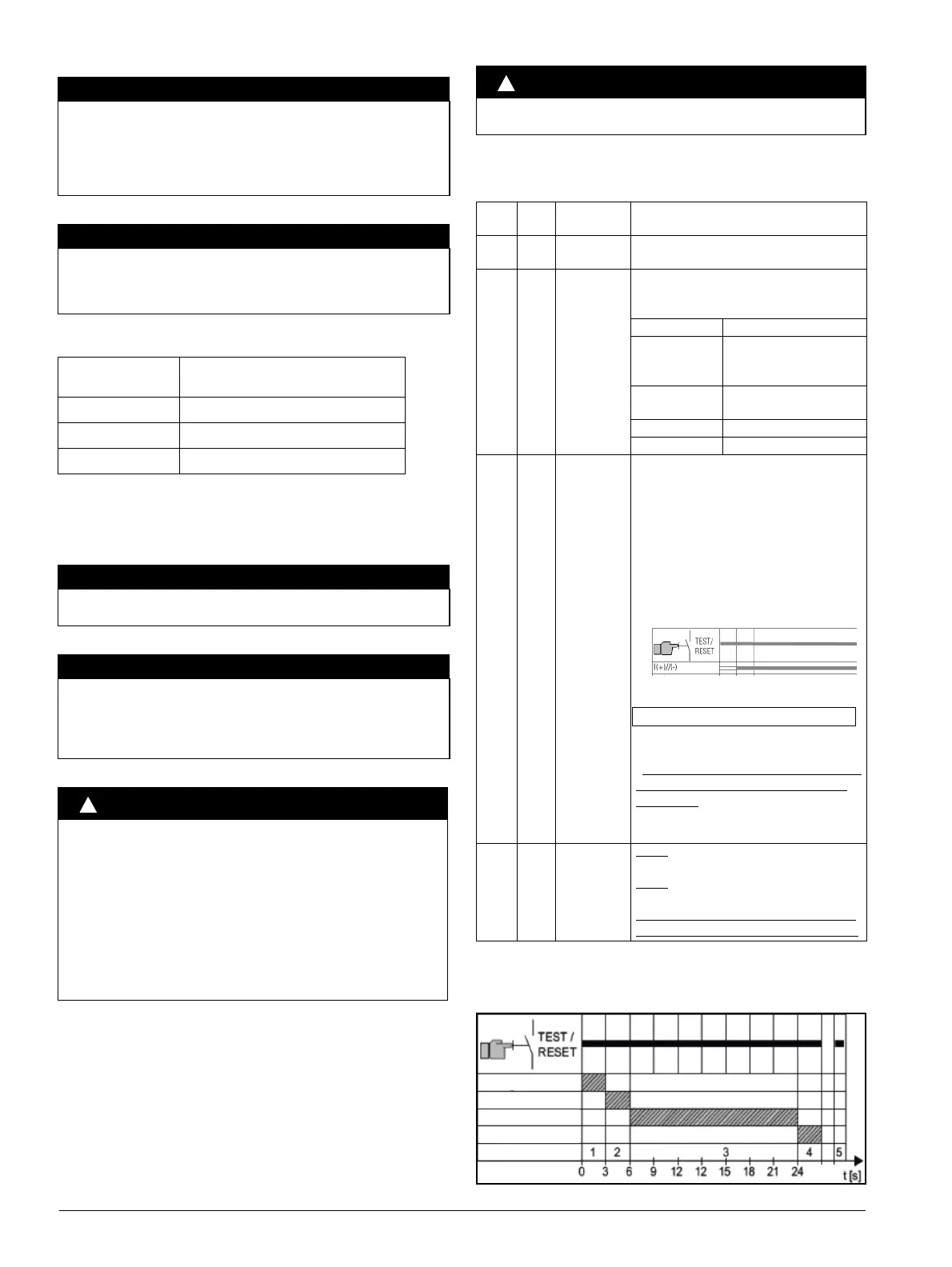

Le graphique suivant présente le déroulement dans le temps :
IMPORTANT
Il est nécessaire de poser les conducteurs du circuit de mesure en
tant que lignes de commande séparées. Il est interdit d’utiliser des
fils du câble d’alimentation du moteur ou d’autres conducteurs de
l’alimentation principale. Utilisez des lignes de commande blindées
en cas d’interférences extrêmement inductives ou capacitives cau-
sées par des câbles de courant fort cheminant parallèlement.
IMPORTANT
Afin de pouvoir garantir le fonctionnement sûr de la protection
contre les courts-circuits, la résistance du conducteur ne doit pas
dépasser (pour une thermistance court-circuitée) 10
Ω
dans le cir-
cuit de thermistance !
Section des
conducteurs
Longueurs de câbles à l’entrée de la
thermistance
2,5 mm
2
2x250m
1,5 mm
2
2x150m
0,5 mm
2
2x50m
IMPORTANT
Respectez la protection maximale de chaque contacteur pour la
coordination de type 2 en cas d’association à d'autres contacteurs.
IMPORTANT
Evitez les températures superficielles trop élevées des câbles et
des conducteurs en dimensionnant les sections de manière adé-
quate.
Sélectionnez une section de câble suffisante en particulier pour les
démarrages difficiles, CLASS20 et CLASS30.
PRUDENCE
Si le
3RB22 / 3RB24
est en mode de fonctionnement "RESET
automatique", le réarmement s’effectue automatiquement sans
appuyer sur la touche RESET au terme du temps de refroidisse-
ment. Il est nécessaire ici de s’assurer au moyen d’une touche
MARCHE supplémentaire que le moteur ne démarre pas automati-
quement après un déclenchement. Le moteur ne doit être mis en
marche que par un personnel spécialisé si, dans ce cas, le
3RB22 /
3RB24
est utilisé sans protection par thermistance.
Le mode de fonctionnement "RESET automatique" ne peut être uti-
lisé dans des applications où le redémarrage intempestif peut pro-
voquer des lésions corporelles ou des dommages matériels
importants.
PRUDENCE
Ce test doit être effectué par une personne qualifiée familiarisée
avec les normes spécifiées!
Phase
test
Durée Description Remarque
1 3 s Test de
signalisation
L’utilisateur vérifie que toutes les LED clignotent
2 3 s Test de
configuration
Les fonctions activées sont signalées par le
scintillement des LED correspondantes.
L’utilisateur contrôle les fonctions actives
LED Fonction
3RB22: READY
3RV24: Device/
IO-Link
Reset automatique actif
GND-Fault Evaluation du défaut à la
terre
THERMISTOR Thermistance active
OVL Alarme de surcharge active
3 18 s Test interne Le système exécute des tests internes. La sortie
analogique est toujours active pendant cette
phase. L’utilisateur doit comparer le courant de
moteur maximal des 3 phases avec le courant
de la sortie analogique.
Les données suivantes doivent être valides :
• le courant actuel est entre 30 % et 125 % du
courant nominal
• le courant du moteur maximal délivre un
courant analogique «idéal » I
analogique,cons
du
• du courant analogique réellement mesuré
I
analogique, eff
doit être compris dans la plage
0,9 * I
analogique,cons
≤ I
analogique,eff
≤ 1,1 *
I
analogique,cons
.
• Une fonction conforme n’est pas garantie
si le courant mesuré se trouve hors des
tolérances !
Les LED indique le temps écoulé (voir le
graphique suivant).
4 Test de relais
*)
3RB22
: Le système doit désactiver les sorties
95 / 96 et 05 / 06.
3RB24
: Le système doit désactiver les sorties
95 / 96 et 95 / 98.
Une fonction conforme n’est pas garantie
si les contacts de sortie ne s'ouvrent pas !
