3
AB
00
10
01
Fig. 2
Schalter B /
Circuit-breaker B
on
S54
Beispiel/
Example
Schalter C /
Circuit-breaker C
off
S51
Schalter A /
Circuit-breaker A
on
S51
BA
T2T1
C
Schalter A /
Circuit-breaker A
off
S50
Schalter B /
Circuit-breaker B
on
S50

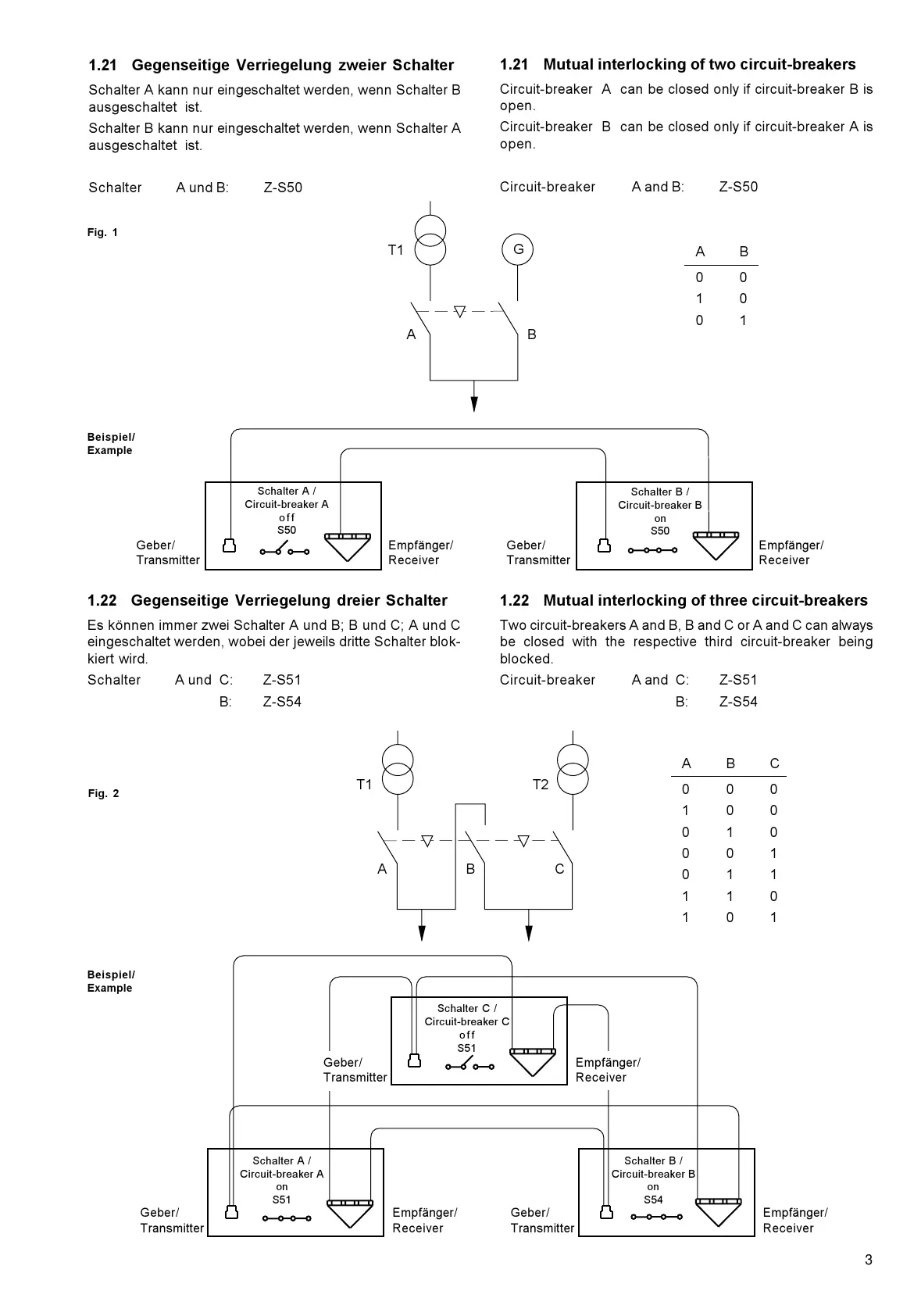

1.22 Gegenseitige Verriegelung dreier Schalter
Es können immer zwei Schalter A und B; B und C; A und C
eingeschaltet werden, wobei der jeweils dritte Schalter blok-
kiert wird.
Schalter A und C: Z-S51
B: Z-S54
1.22 Mutual interlocking of three circuit-breakers
Two circuit-breakers A and B, B and C or A and C can always
be closed with the respective third circuit-breaker being
blocked.
Circuit-breaker A and C: Z-S51
B: Z-S54
1.21 Gegenseitige Verriegelung zweier Schalter
Schalter A kann nur eingeschaltet werden, wenn Schalter B
ausgeschaltet ist.
Schalter B kann nur eingeschaltet werden, wenn Schalter A
ausgeschaltet ist.
Schalter A und B: Z-S50
1.21 Mutual interlocking of two circuit-breakers
Circuit-breaker A can be closed only if circuit-breaker B is
open.
Circuit-breaker B can be closed only if circuit-breaker A is
open.
Circuit-breaker A and B: Z-S50
Fig. 1
A
G
B
T1
ABC
000
100
010
001
011
110
101
Empfänger/
Receiver
Geber/
Transmitter
Empfänger/
Receiver
Geber/
Transmitter
Beispiel/
Example
Empfänger/
Receiver
Geber/
Transmitter
Empfänger/
Receiver
Geber/
Transmitter
Geber/
Transmitter
Empfänger/
Receiver
