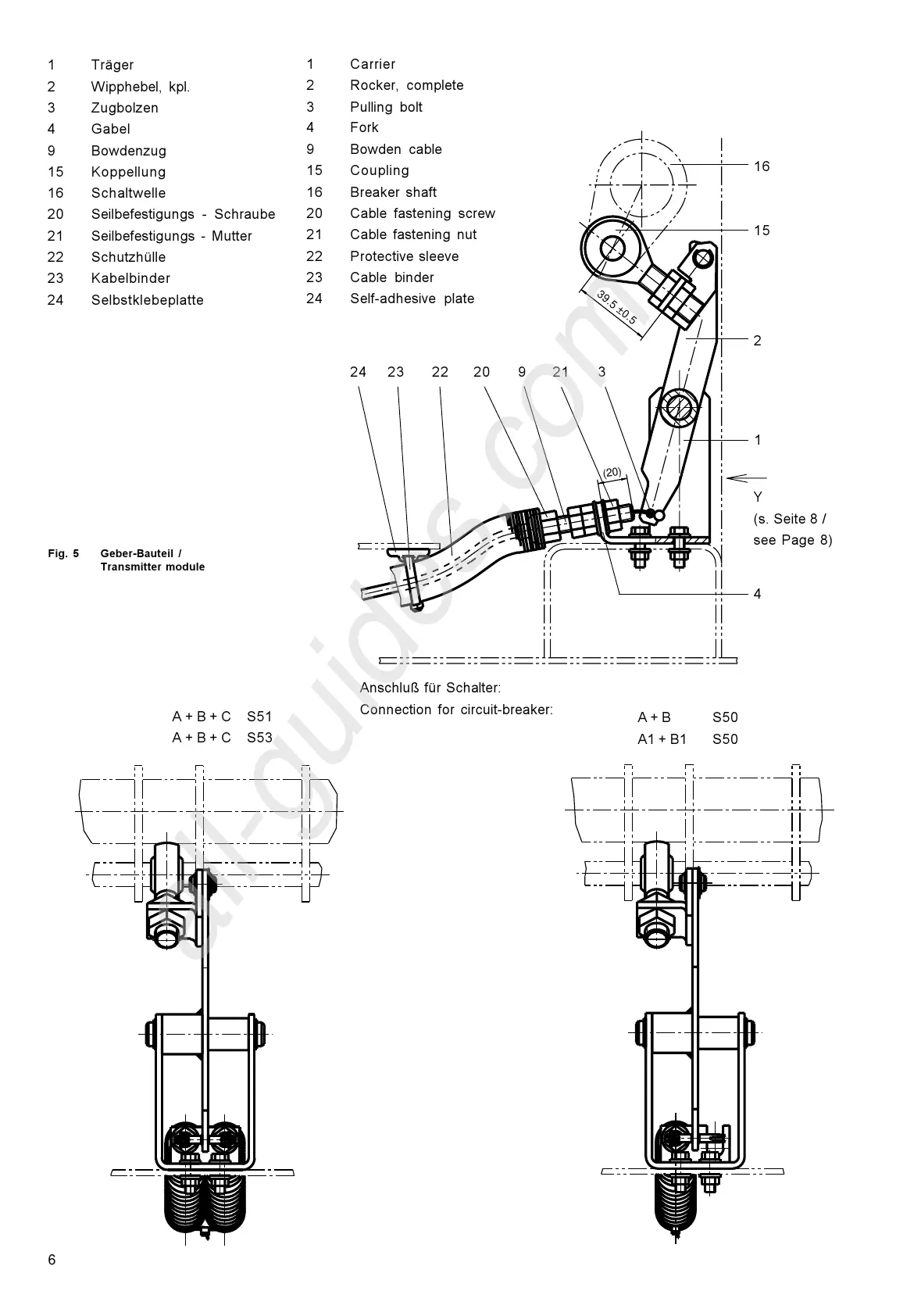

Fig. 5 Geber-Bauteil /
Transmitter module
4
16
1
2
15
20 219222324
Anschluß für Schalter:
Connection for circuit-breaker:
A + B + C S51
A + B + C S53
A + B S50
A1 + B1 S50
3
Y
(s. Seite 8 /
see Page 8)
1 Träger
2 Wipphebel, kpl.
3 Zugbolzen
4 Gabel
9 Bowdenzug
15 Koppellung
16 Schaltwelle
20 Seilbefestigungs - Schraube
21 Seilbefestigungs - Mutter
22 Schutzhülle
23 Kabelbinder
24 Selbstklebeplatte
1 Carrier
2 Rocker, complete
3 Pulling bolt
4 Fork
9 Bowden cable
15 Coupling
16 Breaker shaft
20 Cable fastening screw
21 Cable fastening nut
22 Protective sleeve
23 Cable binder
24 Self-adhesive plate
