Allacciamento 05.2005
6SE7087-2NP85-0AA0 Siemens AG
7-2 Istruzioni di servizio SIMOVERT MASTERDRIVES
SIEMENS
X100
resistenza frenatura
modulo condensatori
uscita DC24 V,
RS485 (USS)
alimentazione esterna
DC24 V
Run
Failure
allacciamento rete
Uscita segnalazione guasto
Chopper
active
LED segnalazione
supporto per
Operation Panel
Operation Panel
sbarre circuito intermedio X3
PE3
−
+
X6
X91
X9
X92Uscita blocco impulsi
X1
X100
X320

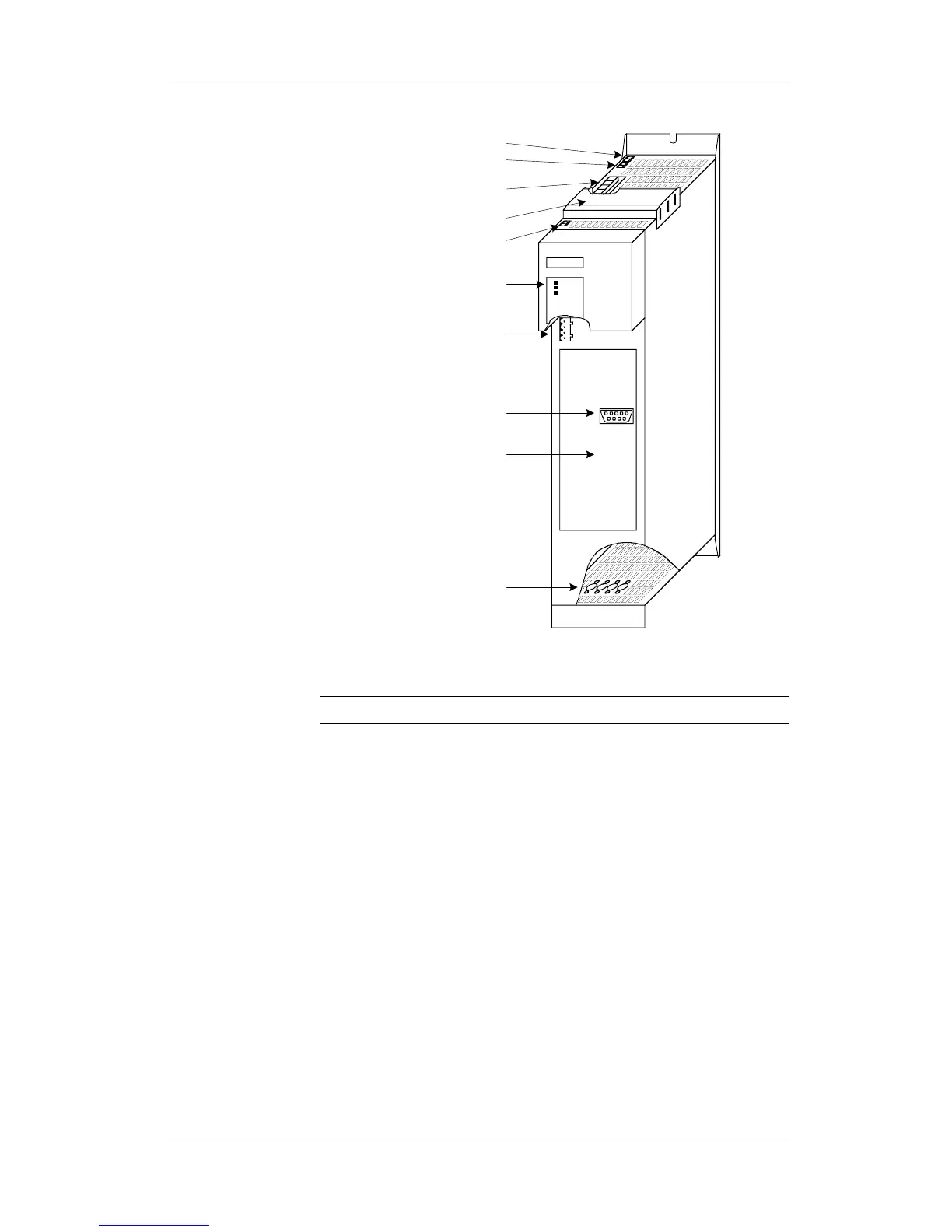

Fig. 7-1 Panoramica degli allacciamenti dell‘unità di alimentazione 15 kW
Il morsetto X92 è presente solo presso 6SE7024-1EP85-0AA1.
NOTA
