3

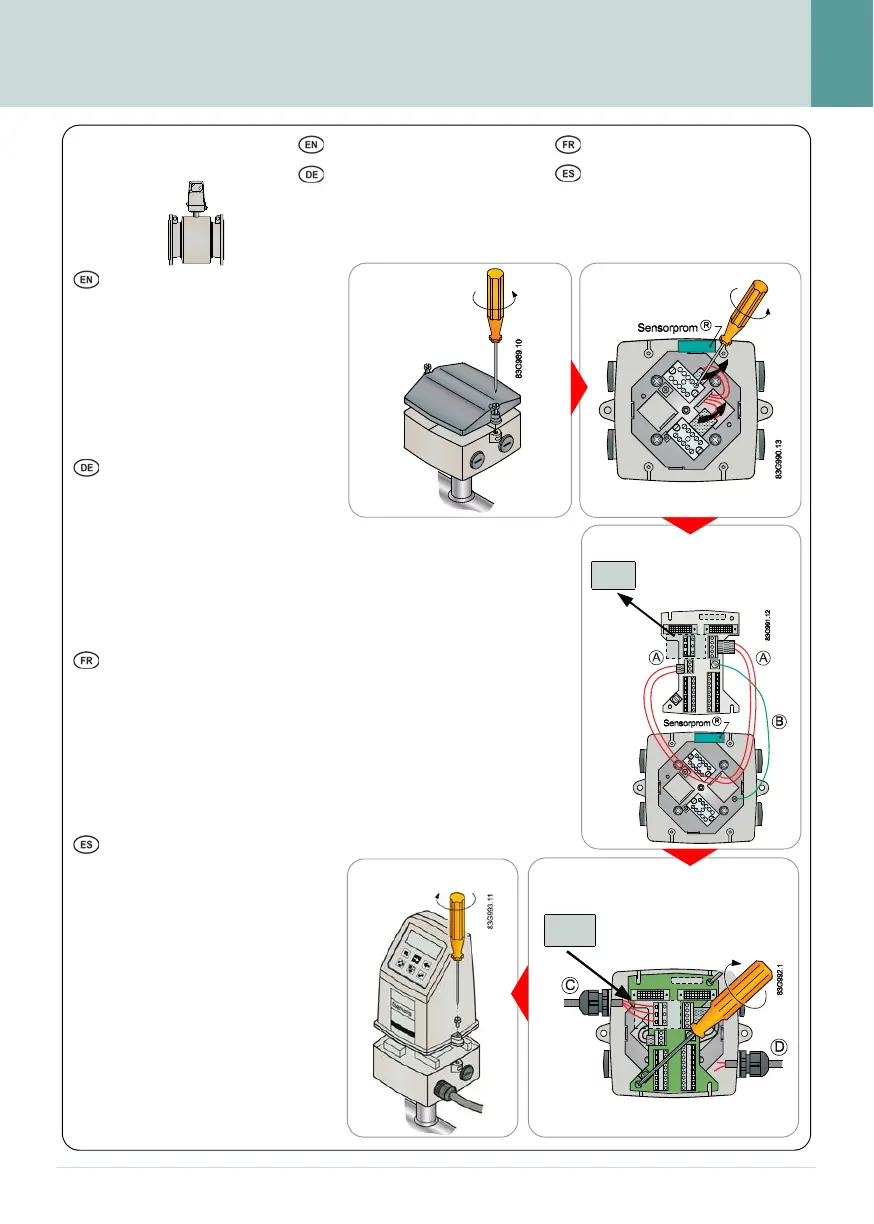

Compact installation
Kompakte Montage
Montage compact
Instalación compacta
Ensure power is off before
installation!
A) Connect as shown to register flow
reading.
B) Connect PE (ground) wire.
C) Connect power supply.
D) Connect output cable.
Cable clamp only required for bus
communication cables, supplied
with bus module.
Prüfen Sie vor dem Einbau, ob das
Gerät stromlos ist!
A) Wie abgebildet anschließen, um
Durchflussdaten aufzuzeichnen.
B) PE-Schutzleiter anschließen.
C) Stromversorgung anschließen.
D) Ausgangskabel anschließen.
Kabelklemme nur für Bus-
Kommunikationskabel erforderlich,
im Lieferumfang des Busmoduls
enthalten.
Vérifier que le système soit hors
tension avant de l’installer!
A) Connecter tel qu’illustré pour
enregistrer les mesures de débit.
B) Connecter le conducteur de
protection PE.
C) Connecter l’alimentation.
Serre-câble fourni avec le module
bus; requis uniquement pour les
câbles de communication.
¡Cerciórese de que la alimentación
está apagada antes de la
instalación!
A) Conecte como es mostrado para
registrar la lectura de caudal.
B) Conecte el alambre PE.
C) Conecte la alimentación.
D) Conecte el cable de salida.
Abrazadera de cable sumini-strada
con el módulo bus, requerida
únicamente para cables de
comunicación por bus.
1
2
3
45
MAG 5000/MAG 6000
www.siemens.com/flowdocumentation
3
max. 0.5 Nm

Other manuals for Siemens MAG 5000

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Siemens MAG 5000 and is the answer not in the manual?

Siemens MAG 5000 Specifications

General IconGeneral
TypeElectromagnetic Flowmeter
Protection ClassIP67
MaterialStainless Steel, Carbon Steel
Power Supply24 V DC, 100-240 V AC
Accuracy±0.2% of flow rate
CommunicationHART, PROFIBUS, Modbus
Enclosure RatingIP67
Ambient Temperature Range-20°C to +60°C
SizesDN 2 to DN 3000
Lining MaterialsPTFE, Hard Rubber
Electrode MaterialsStainless Steel, Hastelloy, Tantalum
Process Temperature-40 to +180 °C (-40 to +356 °F) depending on liner
Process PressureUp to 40 bar (580 psi)
ApprovalsATEX, FM, CSA, IECEx
Flow Velocity Range0 to 12 m/s
Output Signals4-20 mA, Pulse, Frequency
