Batterie und Akkupack
1.2 Akkupack auf der Netzteilbaugruppe (Option)
16 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
1.2.2 Auswechseln des Akkupacks
Für das Auswechseln des Akkupacks benötigen Sie:
einen Akkupack vom Typ Sanyo Cadnica N-1200SCK, Bestellnr. W73580A 3A172
einen EGB-geschützten Arbeitsplatz (leitfähige, geerdete Unterlage, EGB-Armband oder
ähnliche Schutzausrüstung, Baumwollkleidung)
Schraubendreher mit Flachklinge 0,6 mm * 4 mm
Schraubendreher Kreuzschlitz PZ Größe 1
Vorgehensweise
Um den Akkupack auszuwechseln, gehen Sie folgende Punkte Schritt für Schritt durch:
Bereiten Sie den Arbeitsplatz EGB-gerecht vor und legen Sie die benötigten Materialien
bereit. Stellen Sie sicher, dass das Gerät freigeschaltet ist (ausgeschaltet und von der Ver-
sorgungsspannung getrennt bzw. Sicherungsautomat abgeschaltet).
Warten Sie ca. 10 Sekunden.
Entfernen Sie den Abdeckrahmen des Gerätes. Klappen Sie hierzu zunächst die obere und
untere Blende am Rahmen nach vorn. Lösen Sie anschließend die vier unverlierbaren
Schrauben in den Ecken des Rahmens (siehe Bild 1-10).

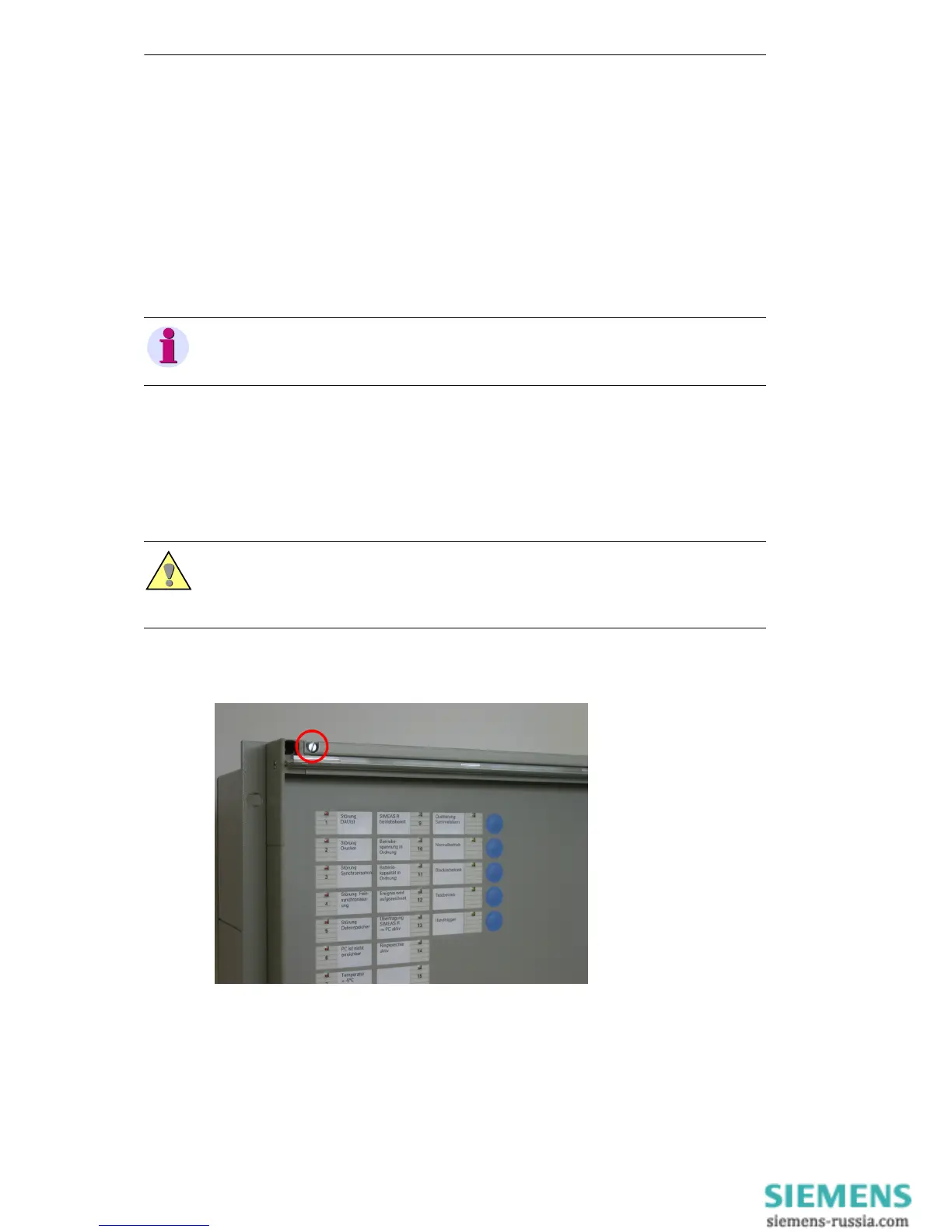

Bild 1-10 Abdeckrahmen lösen
Hinweis
Vergewissern Sie sich, dass alle Kabel vom Gerät getrennt sind.
Vorsicht
Auch nach Ausschalten des Gerätes können gefährliche Spannungen am Gerät anliegen (Pro-
zessgrößen). Um Gefährdungen zu vermeiden, ist das Gerät freizuschalten und gegen Wiedere-
inschalten zu sichern.
