Siemens SIMEAS R - Auswechseln einer 2,5-Flash Disk gegen einen DOM-Flash-Speicher

Massenspeicher
3.3 Auswechseln des Massenspeichers
40 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
3.3.2 Auswechseln einer 2,5”-Flash Disk gegen einen DOM-Flash-Spei-
cher
 Öffnen Sie das Gerät gemäß Kapitel 3.2.
 Ziehen Sie vorsichtig das IDE-Verbindungskabel der 2,5”-Flash Disk vom Steckverbinder ab
(siehe Bild 3-14). Achten Sie darauf, dass die Anschlusspins der CPU-Baugruppe nicht ver-
bogen werden.

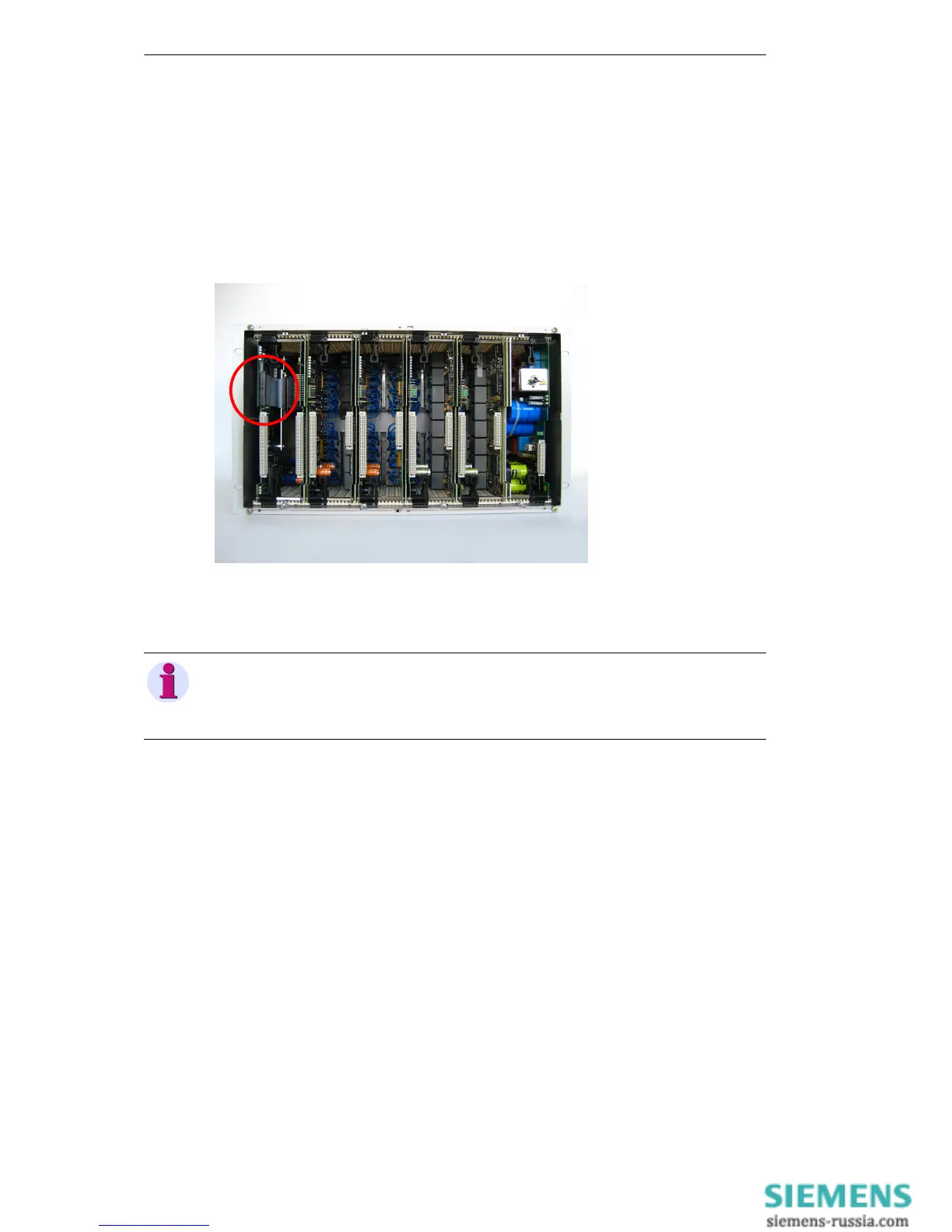

Bild 3-14 IDE-Verbindungskabel an der CPU-Baugruppe

Schieben Sie das IDE-Verbindungskabel vorsichtig zwischen den Platinen der CPU-
Baugruppe nach hinten, sodass der Steckverbinder frei zugänglich ist.
Hinweis
Wenn Sie einen DOM-Flash-Speicher einbauen, muss die 2,5”-Flash Disk nicht zwingend von
der CPU-Baugruppe demontiert werden. Wenn Sie die 2,5”-Flash Disk dennoch ausbauen wol-
len, verfahren Sie gemäß Kapitel 3.3.1.
