Sicherung
2.2 Auswechseln der Feinsicherung F1
27Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

Ziehen Sie von den Baugruppen die Busplatine ab und legen Sie diese beiseite (siehe Bild
2-5).

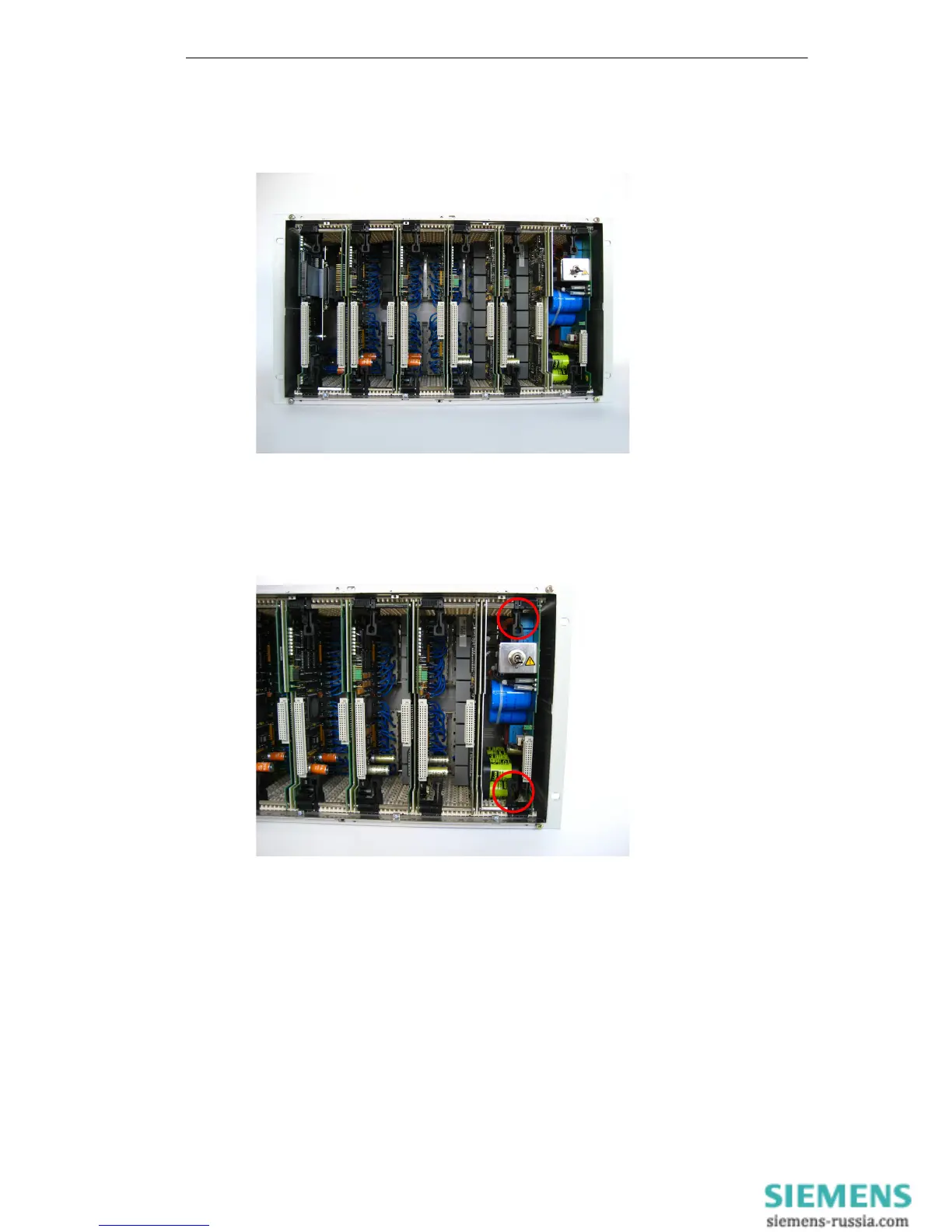

Bild 2-5 Innenansicht des Gerätes ohne Busplatine

Lösen Sie die Netzteilbaugruppe aus der Steckverbindung, indem Sie die schwarzen Ver-
riegelungshebel so weit nach links drücken, bis die Hebel aus der Platine ausrasten. Kippen
Sie beide Verriegungshebel gleichzeitig nach vorn (ca. 45°), bis diese in der zweiten Stellung
auf der Platine einrasten (siehe Bild 2-6).
Bild 2-6 Entriegelung der Netzteilbaugruppe
