Massenspeicher
3.2 Öffnen des Gerätes
35Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

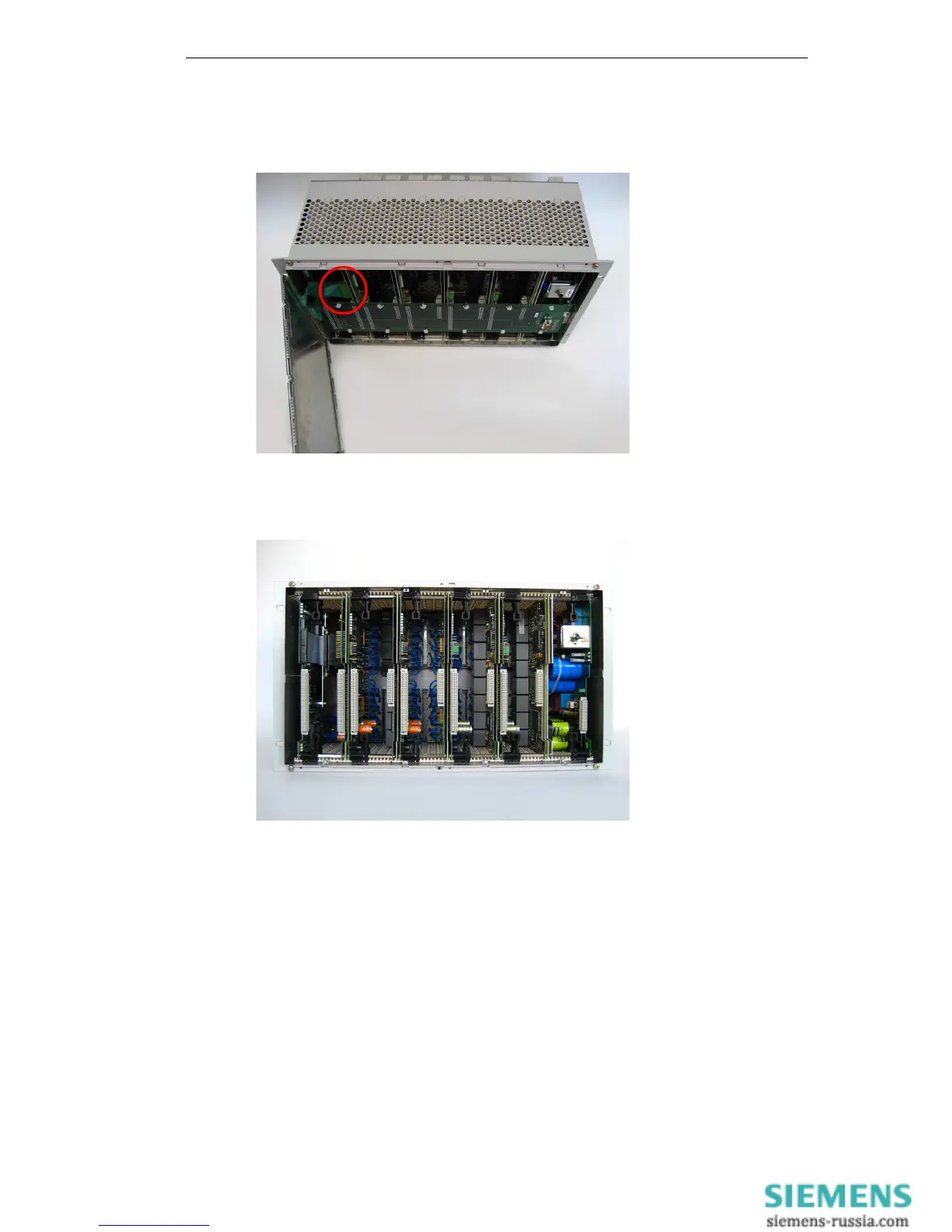

Ziehen Sie die Steckverbinder der beiden Flachbandkabel vorsichtig von der CPU-
Baugruppe ab und legen Sie die Frontplatte beiseite (siehe Bild 3-5).
Bild 3-5 Anschluss Flachbandkabel
Ziehen Sie von den Baugruppen die Busplatine ab und legen Sie diese beiseite (siehe Bild
3-6).
Bild 3-6 Innenansicht des Gerätes ohne Busplatine (Ansicht mit 2,5”-Flash Disk auf der CPU-
Baugruppe)
