Massenspeicher
3.3 Auswechseln des Massenspeichers
38 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

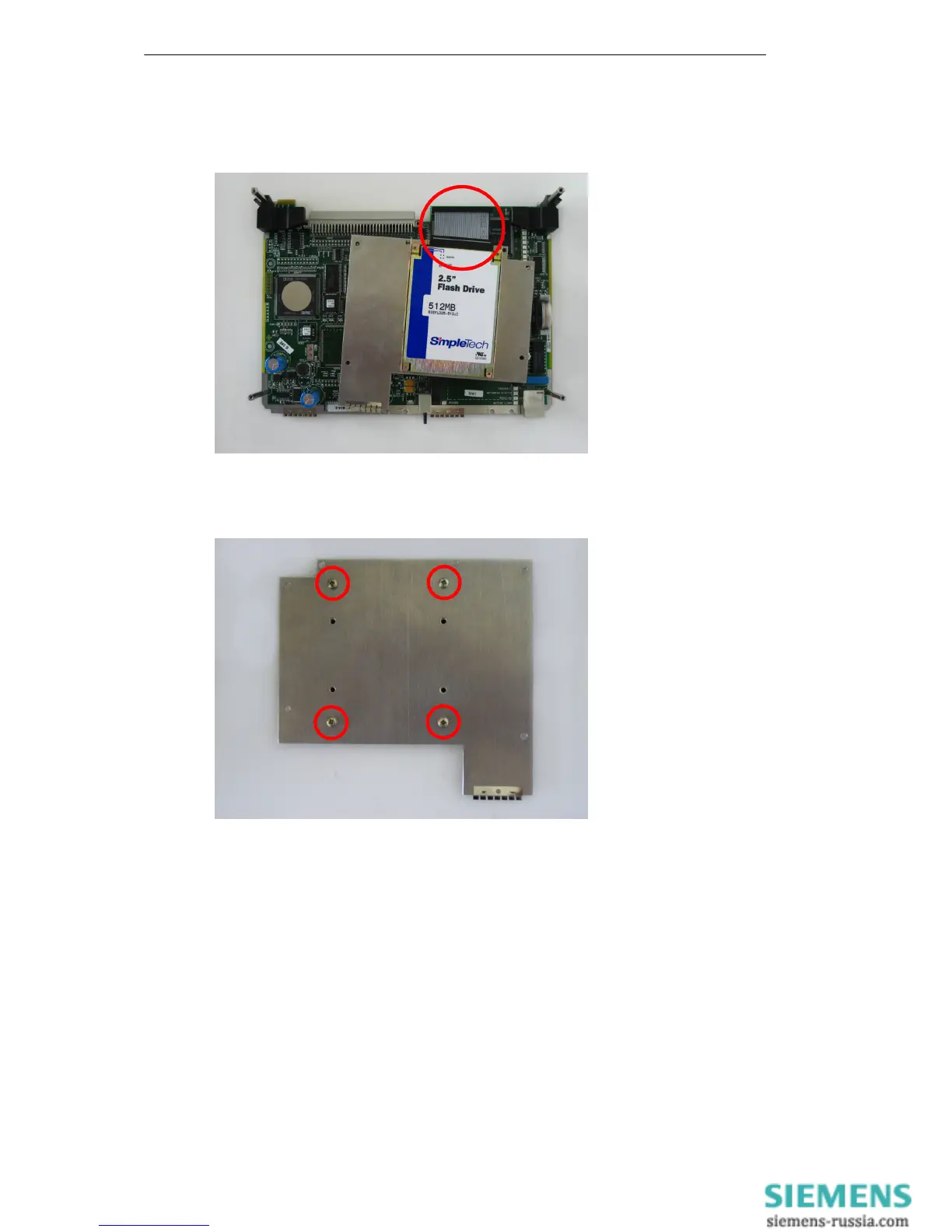

Entfernen Sie vorsichtig das IDE-Verbindungskabel (siehe Bild 3-11). Achten Sie darauf,
dass die Anschlusspins der 2,5”-Flash Disk und der CPU-Baugruppe nicht verbogen werden.
Bild 3-11 2,5”-Flash Disk
Lösen Sie auf der Rückseite des Trägerbleches die Schrauben (siehe Bild 3-12) und demon-
tieren Sie die 2,5”-Flash Disk.
Bild 3-12 Befestigungsschrauben der 2,5”-Flash Disk
