06.2006 Montage
Siemens AG 6SE7087-6KP50
SIMOVERT MASTERDRIVES Betriebsanleitung 5-3
Die Montage des Gerätes erfolgt direkt auf eine Montagefläche. Die
Befestigung erfolgt mit zwei beziehungsweise vier Schrauben M5.
Seitenansicht Vorderansicht (Ohne Frontabdeckung)
22,5 mm
220 mm
360 mm
Montagefläche
Aussparungen
für Schrauben M5
414 mm
45 mm
260 mm
33,75 mm
67,5 mm
45 mm
90 mm
0,55 kW 1,5 / 2,2 kW 4,0 kW
425 mm

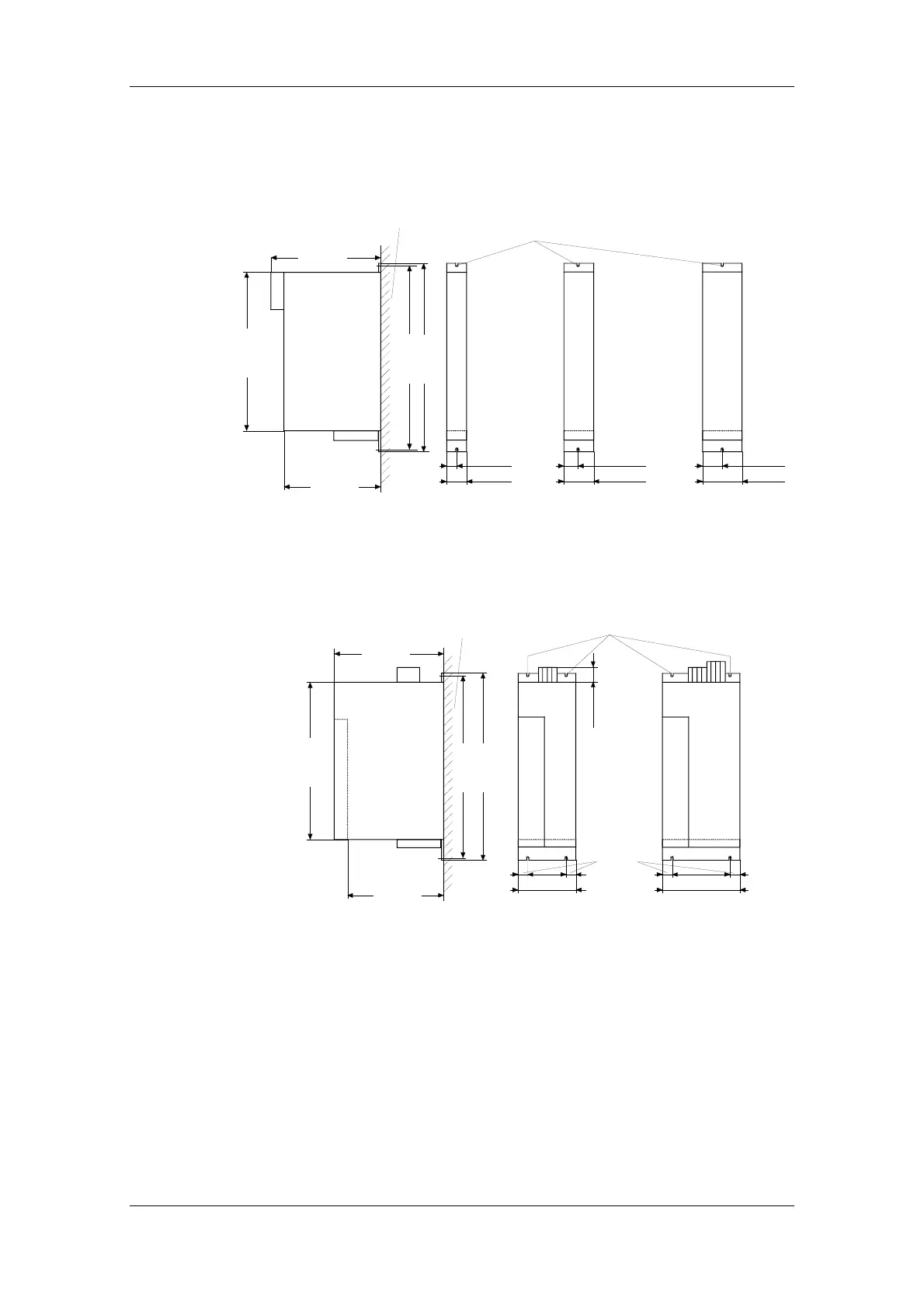

Bild 5-2 Maßbilder für Gehäusebreite bis 90 mm
22,5 mm
220 mm
360 mm
414 mm
135 mm
260 mm
5,5 / 7,5 / 11 kW
180 mm
15 - 37 kW
Seitenansicht Vorderansicht
Montagefläche
Aussparungen
für Schrauben M5
425 mm
25 mm
Bild 5-3 Maßbilder für Gehäusebreite 135 mm und 180 mm
Montage
