7.1.2 Leistungsanschlüsse für Gerätebreite 135 mm und 180 mm
Die Zwischenkreisverschienung dient der Speisung des Gerätes mit
elektrischer Energie.
Leiter Bezeichnung Bedeutung Bereich
3 PE3 Schutzleiteranschluss
2 D / L- ZK-Spannung - DC 510 - 650 V
1 C / L+ ZK-Spannung + DC 510 - 650 V
anschließbarer Querschnitt: Schiene "Elektrokupfer verzinnt" 3x10 mm,
abgerundet nach DIN46433
Leiter 1 befindet sich im eingebauten Zustand vorne.
Tabelle 7-3 Zwischenkreisverschienung
Der Motoranschluss befindet sich an der Unterseite des Gerätes auf
einem Klemmenblock.
Klemme Bedeutung Bereich
PE Schutzleiteranschluss
U2 / T1 Phase U2 / T1 3AC 0 V - 480 V
V2 / T2 Phase V2 / T2 3AC 0 V - 480 V
W2 / T3 Phase W2 / T3 3AC 0 V - 480 V
anschließbarer Querschnitt:
Gehäusebreite 135 mm: 10 mm² (AWG 8), mehrdrähtig
Gehäusebreite 180 mm: 16 mm² (AWG 6), mehrdrähtig
Klemme PE befindet sich von vorne betrachtet links.
Tabelle 7-4 Motoranschluss
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmblech befestigt werden.

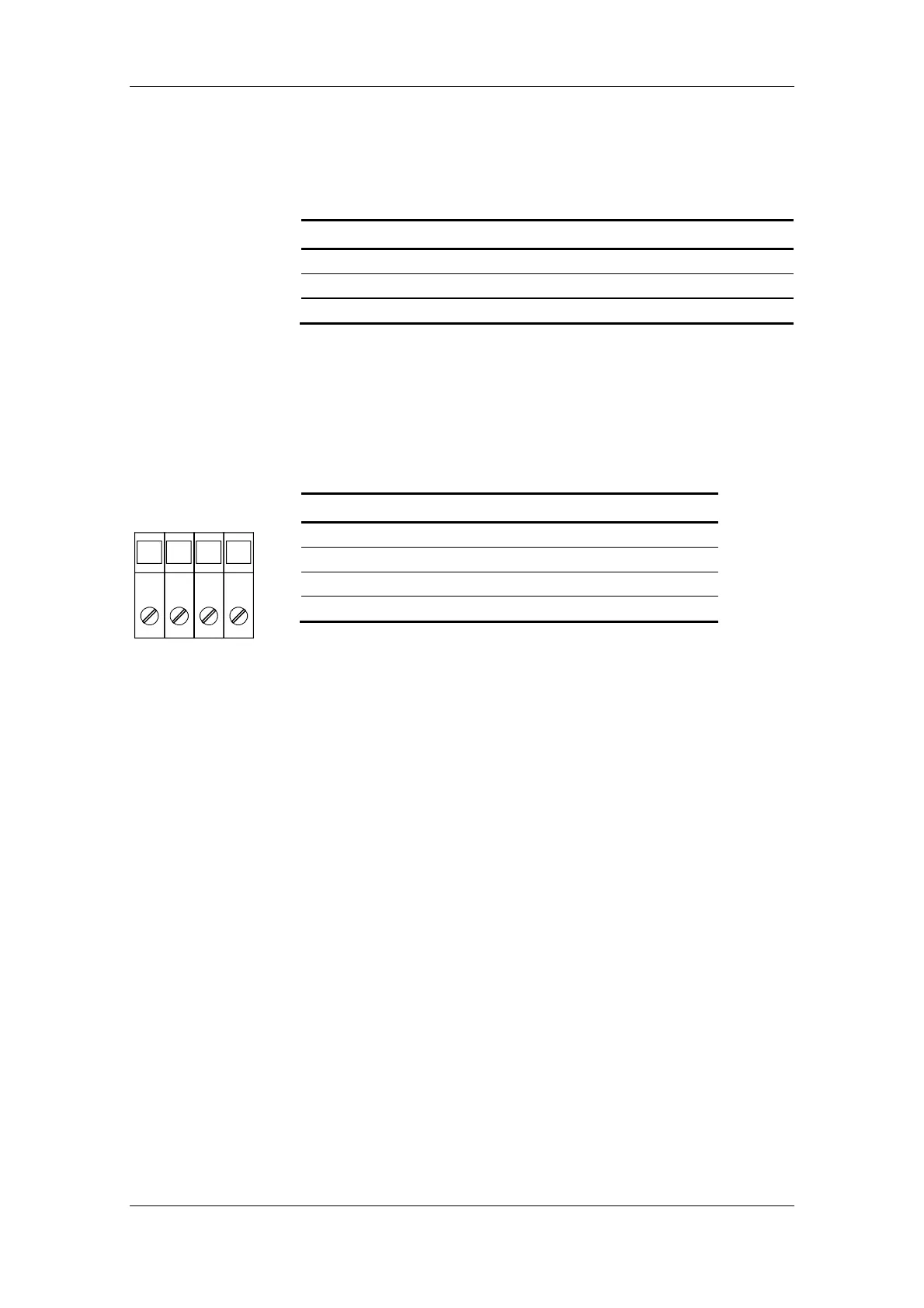

X3 - Zwischenkreis-
verschienung
X2 –
Motoranschluss
≤ 18,5 kW
PE U2 V2 W2
