Anschließen 06.2006
6SE7087-6KP50 Siemens AG
7-8 Betriebsanleitung SIMOVERT MASTERDRIVES

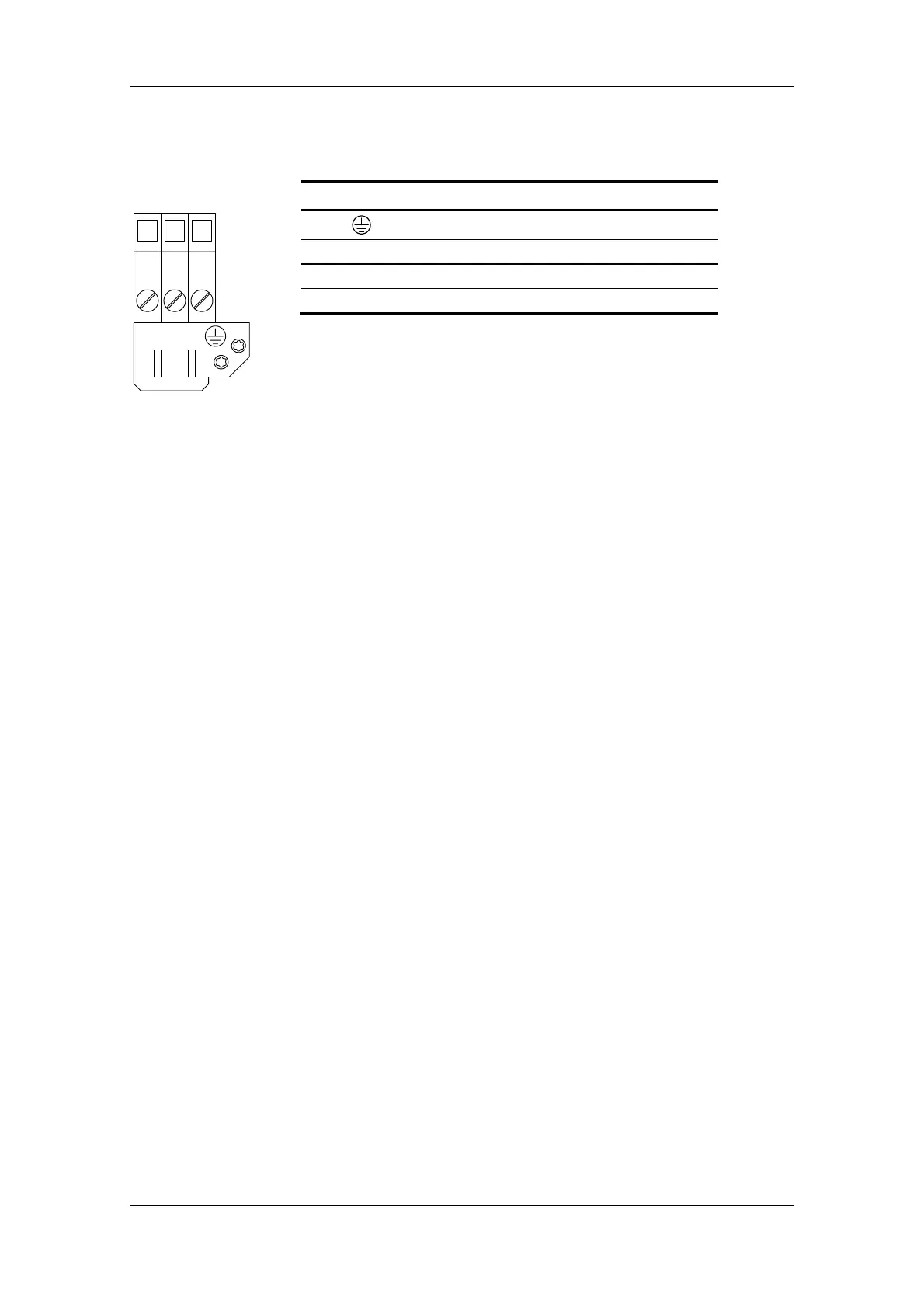

Der Motoranschluss befindet sich an der Unterseite des Gerätes auf
einem Klemmenblock.
Klemme Bedeutung Bereich
Schutzleiteranschluss
U2 / T1 Phase U2 / T1 3AC 0 V - 480 V
V2 / T2 Phase V2 / T2 3AC 0 V - 480 V
W2 / T3 Phase W2 / T3 3AC 0 V - 480 V
anschließbarer Querschnitt:
maximaler Querschnitt: 50 mm² (AWG 1/0),
minimaler Querschnitt: 10 mm² (AWG 6)
Klemmen PE befindet sich auf dem Schirmblech rechts unten.
Tabelle 7-5 Motoranschluss
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmblech befestigt werden.
X2 –
Motoranschluss
≥ 22 kW
U2 V2 W2
