8.2 Parametereingabe über PMU
Die Parametriereinheit (Parameterization Unit, PMU) dient der
Parametrierung, Bedienung und Beobachtung der Um- und
Wechselrichter direkt am Gerät. Sie ist fester Bestandteil der
Grundgeräte. Sie verfügt über eine vierstellige Sieben-Segment-
Anzeige und mehrere Tasten.
P
Tiefer-Taste
Umschalt-Taste
Höher-Taste
Sieben-Segment-Anzeige für:
Umrichterzustände
Warnungen und Störungen
Parameternummern
Parameterindizes
Parameterwerte

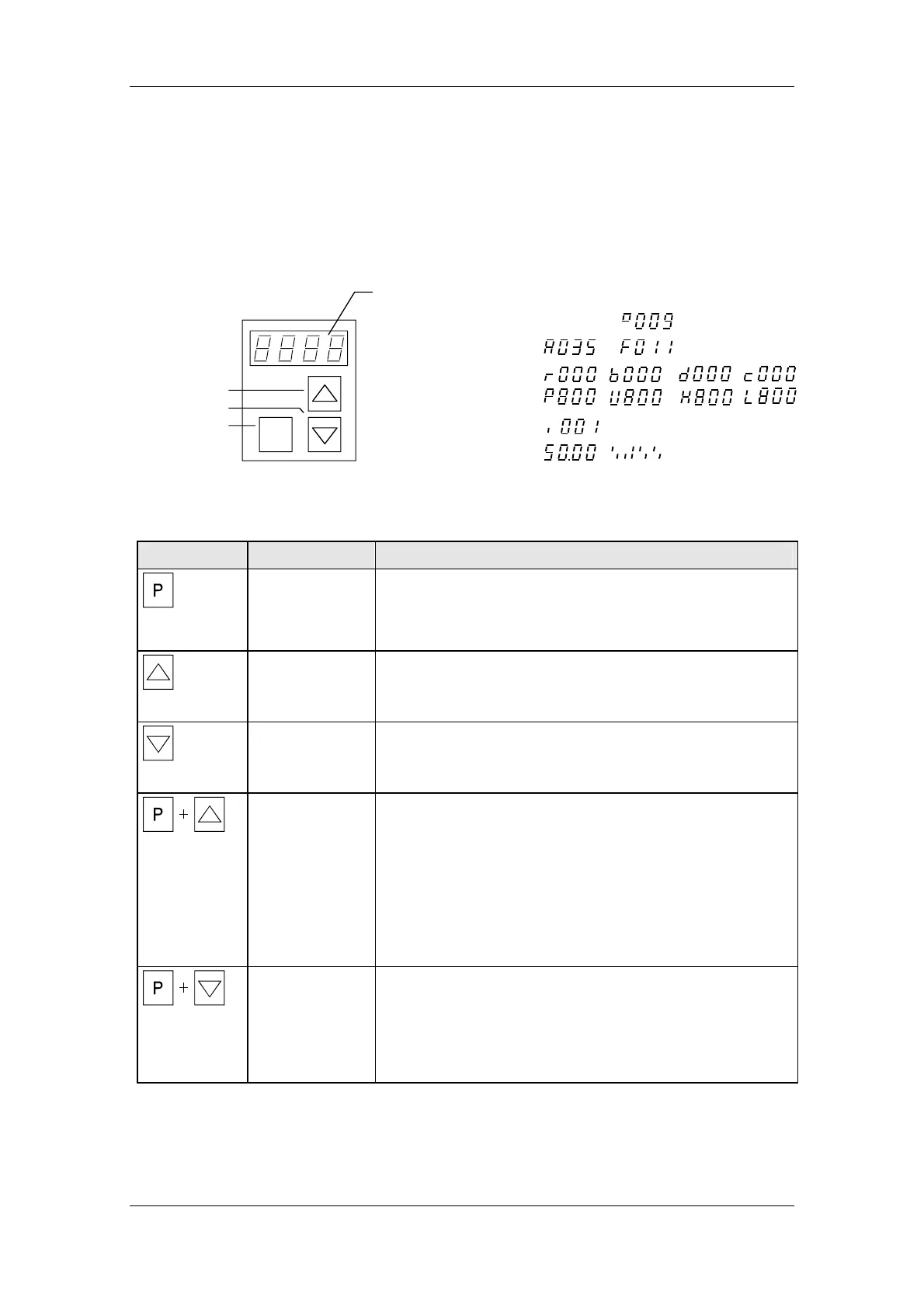

Bild 8-2 Parametriereinheit PMU
Taste Bedeutung Funktion
Umschalt-Taste
• Umschaltung zwischen Parameternummer, Parameterindex
und Parameterwert in der angegebenen Reihenfolge (Befehl
wird bei Loslassen der Taste wirksam)
• bei aktiver Störanzeige: Quittieren der Störung
Höher-Taste Angezeigten Wert erhöhen:
• kurz drücken: erhöhen um Einzelschritt
• lang drücken: Wert läuft hoch
Tiefer-Taste Angezeigten Wert vermindern:
• kurz drücken: vermindern um Einzelschritt
• lang drücken: Wert läuft nach unten
Umschalt-Taste
halten und Höher-
Taste betätigen
• bei aktiver Parameternummer-Ebene: Hin- und Herspringen
zwischen der zuletzt angewählten Parameternummer und der
Betriebsanzeige (r000)
• bei aktiver Störanzeige: Umschalten auf Parameternummer-
Ebene
• bei aktiver Parameterwert-Ebene: Verschieben der Anzeige
um eine Stelle nach rechts, falls der Parameterwert nicht mit 4
Ziffern dargestellt werden kann (linke Ziffer blinkt, wenn links
weitere unsichtbare Ziffern vorhanden sind)
Umschalt-Taste
halten und Tiefer-
Taste betätigen
• bei aktiver Parameternummer-Ebene: Direktsprung zur
Betriebsanzeige (r000)
• bei aktiver Parameterwert-Ebene: Verschieben der Anzeige
um eine Stelle nach links, falls der Parameterwert nicht mit 4
Ziffern dargestellt werden kann (rechte Ziffer blinkt, wenn
rechts weitere unsichtbare Ziffern vorhanden sind)
Tabelle 8-2 Bedienelemente der PMU
