Montage 06.2006
6SE7087-6KP50 Siemens AG
5-6 Betriebsanleitung SIMOVERT MASTERDRIVES
Schieben Sie die Optionsbaugruppe von hinten in die Öffnung der
Frontblende (
c), bis die Lage des 64-poligen Systemsteckers auf der
Hauptplatine mit der Lage der Buchse übereinstimmt.
Stecken Sie die Optionsbaugruppe von rechts auf den 64-poligen
Systemstecker auf der Hauptplatine (
d). Die Sichtweise bezieht sich
auf den eingebauten Zustand.
Schrauben Sie die Optionsbaugruppe mit den beiden Schrauben an
den Befestigungspunkten im vorderen Bereich der Optionsbaugruppe
fest (
e).
Slot B
Slot C
Rückwand
d
e
Slot C
Rückwand
c
e

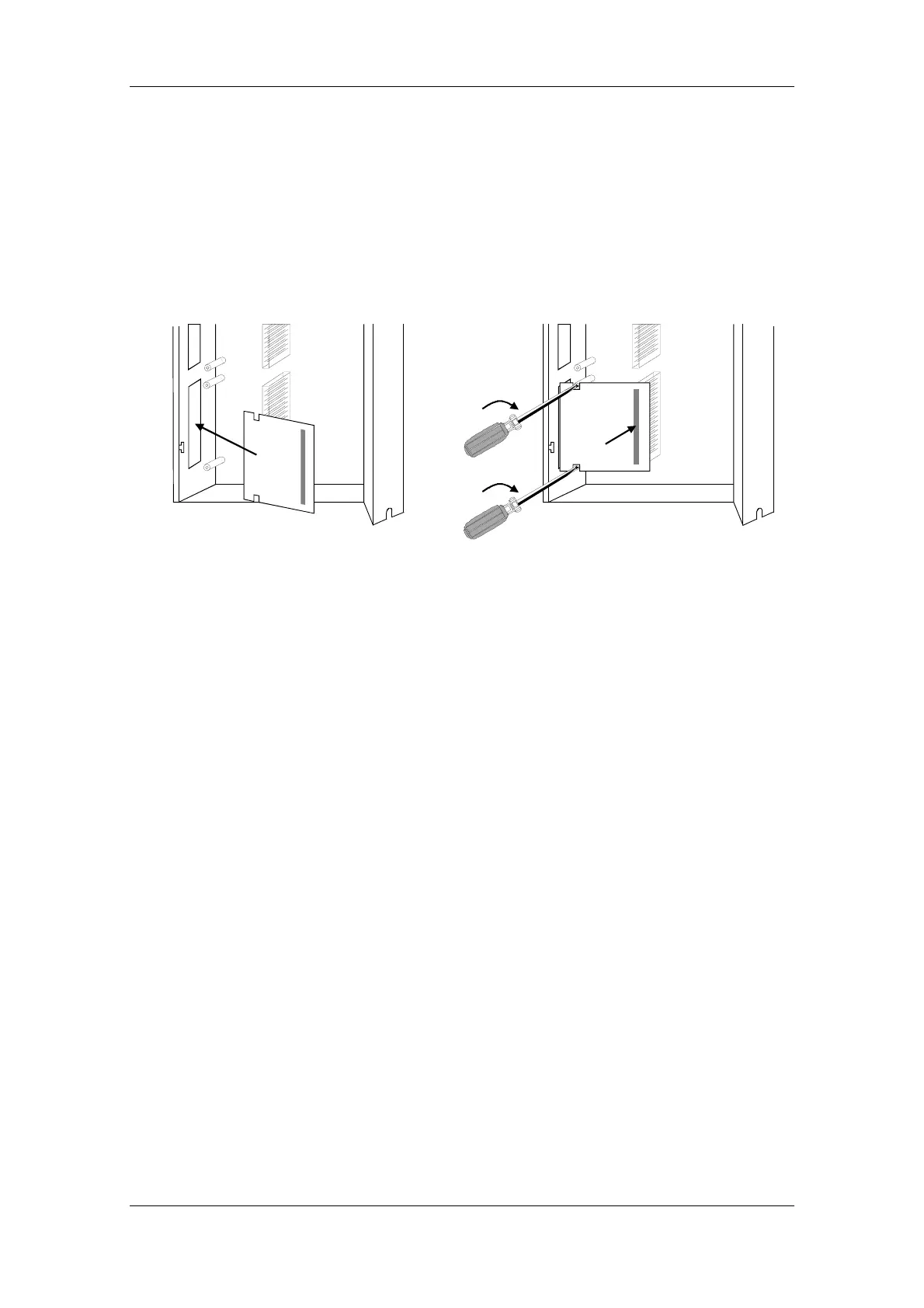

Bild 5-6 Montage der Optionsbaugruppe
Schließen Sie die rechte Seitenwand des Gerätes:
♦ Stecken Sie die rechte Seitenwand von oben in die Führung an der
vorderen rechten Seite.
♦ Schwenken Sie die Seitenwand nach hinten.
♦ Schrauben Sie die Seitenwand mit den beiden
Befestigungsschrauben wieder fest.
Montieren Sie das Gerät:
♦ Schieben Sie das Gerät von vorne unterhalb der
Zwischenkreisverschienung an seinen Einbauplatz.
♦ Heben Sie das Gerät nach oben, bis die Zwischenkreisverschienung
wieder vollständig von dem Anschluss aufgenommen ist.
♦ Schrauben Sie das Gerät mit den Befestigungsschrauben an der
Montagefläche fest.
♦ Verriegeln Sie die Zwischenkreisverschienung.
♦ Schließen sie alle zuvor entfernten Anschlussleitungen wieder an.
♦ Überprüfen Sie alle Anschlussleitungen und die Abschirmung auf
richtigen Sitz und richtige Position.
♦ Setzen Sie zur Kennzeichnung der Optionsbaugruppe das
zugehörige Bezeichnungsschild in das Schriftfeld auf der
Vorderseite des Gerätes ein.
♦ Nach Zuschalten der Spannung können Sie die Optionsbaugruppen
in der Software des Gerätes anmelden und mit der Inbetriebsetzung
beginnen.
Optionsbaugruppe
montieren
Gerät
zusammenbauen
und montieren
Kennzeichnen der
Optionsbaugruppe
