Montage 06.2006
6SE7087-6KP50 Siemens AG
5-8 Betriebsanleitung SIMOVERT MASTERDRIVES
♦ Schieben Sie die Optionsbaugruppe von hinten in die Öffnung der
Frontblende (
c), bis die Lage des 64-poligen Systemsteckers auf
der Elektronikplatine mit der Lage der Buchse übereinstimmt.
♦ Stecken Sie die Optionsbaugruppe auf den 64-poligen
Systemstecker auf der Elektronikplatine (
d).
♦ Schrauben Sie die Optionsbaugruppe mit den beiden Schrauben an
den Befestigungspunkten im vorderen Bereich der
Optionsbaugruppe fest (
e).
Slot C
c
Slot C
d
e
e

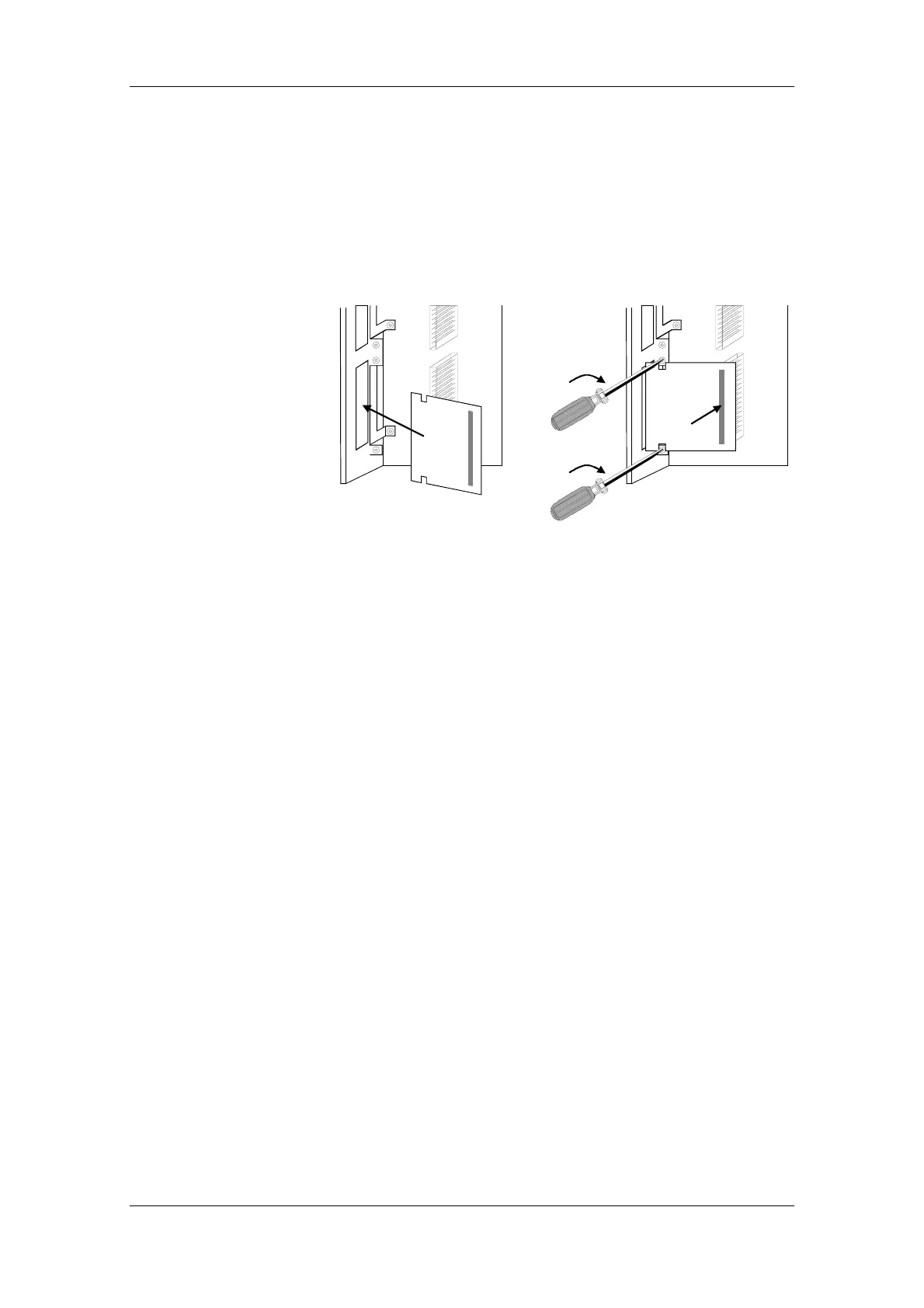

Bild 5-7 Montage der Optionsbaugruppe
♦ Halten Sie die Gerätefront um ca. 30 ° nach vorne gekippt und
hängen Sie den Ausschnitt des unteren Führungsbleches – von
unten her kommend – in die Leiste des Leistungsteiles ein.
♦ Befestigen Sie den Stecker des Verbindungskabels an der Buchse
des Leistungsteiles und schließen Sie die Verriegelungshebel.
♦ Kippen Sie die Gerätefront vorsichtig in das Gehäuse hinein. Achten
Sie darauf, dass die Führungsbleche auf der rechten Seite der
Gerätefront (von vorne betrachtet) in die Aussparungen des
Gehäuses gelangen.
♦ Schrauben Sie die Gerätefront mit den zwei Befestigungsschrauben
am Leistungsteil fest.
♦ Schließen sie alle zuvor entfernten Anschlussleitungen wieder an.
♦ Überprüfen Sie alle Anschlussleitungen und die Abschirmung auf
richtigen Sitz und richtige Position.
♦ Setzen Sie zur Kennzeichnung der Optionsbaugruppe das
zugehörige Bezeichnungsschild in das Schriftfeld auf der
Vorderseite des Gerätes ein.
♦ Nach Zuschalten der Spannung können Sie die Optionsbaugruppen
in der Software des Gerätes anmelden und mit der Inbetriebsetzung
beginnen.
Optionsbaugruppe
montieren
Gerät
zusammenbauen
Gerät anschließen
Kennzeichnen der
Optionsbaugruppe
