Anschließen 06.2006
6SE7087-6KP50 Siemens AG
7-2 Betriebsanleitung SIMOVERT MASTERDRIVES
SIEMENS
X100
A
S1
BX101
CX103
X3 Zwischenkreis-
verschienung
PMU
externe DC24 V Einspeisung,
RS485 (USS) X100
Busabschluss-
widerstand (USS) S1
Klemmenleiste X101
RS232 / RS485 (USS) X103
Slot A
Slot B
Slot C
Motoranschluss X2
Sicherer HALT (Option) X533
Schirmauflage
für Steuerleitungen
Schirmauflage
für Motorkabel
PE3
+
−

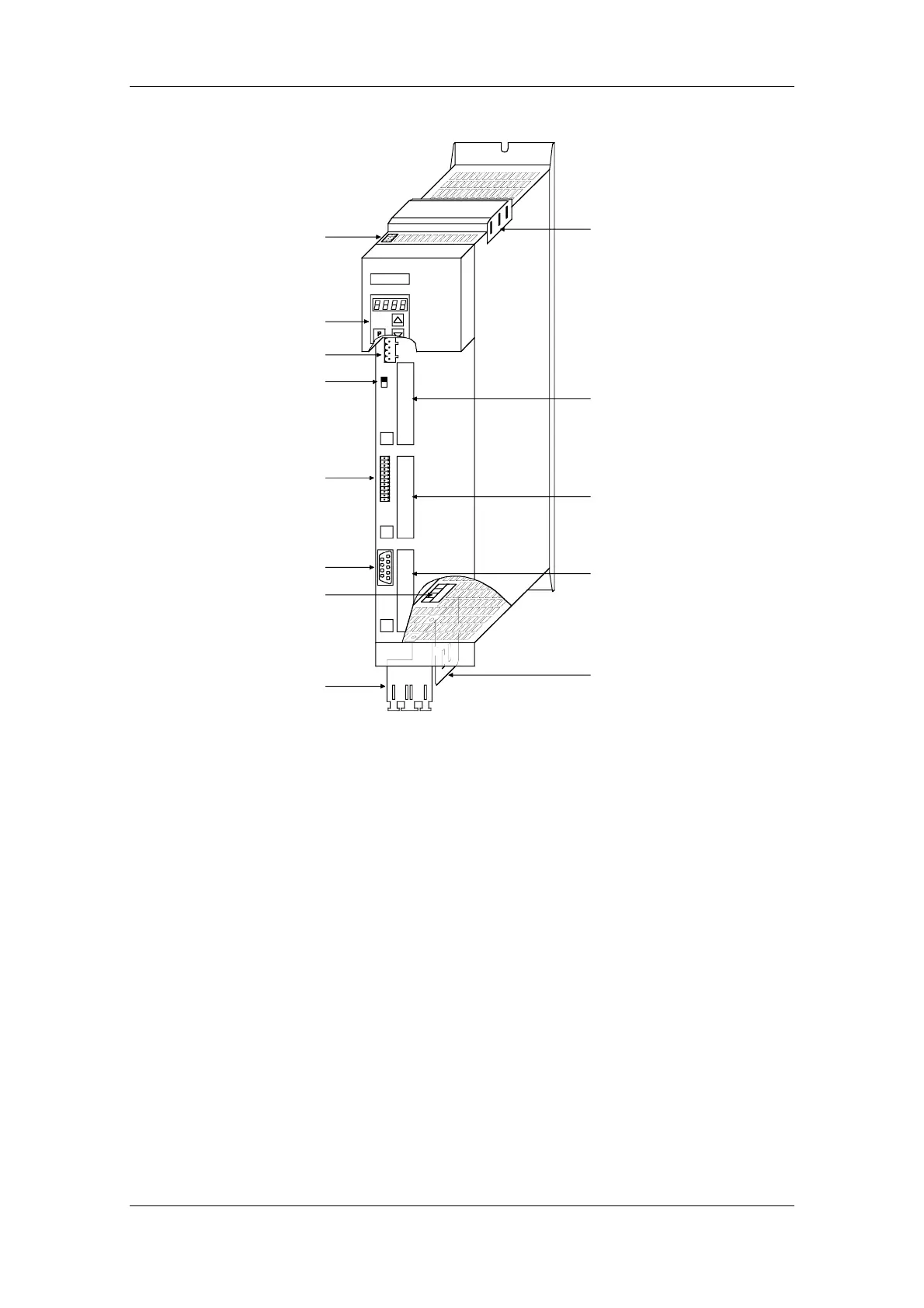

Bild 7-1 Anschlussübersicht Gehäusebreite bis 90 mm
