Anschließen 06.2006
6SE7087-6KP50 Siemens AG
7-4 Betriebsanleitung SIMOVERT MASTERDRIVES
SIEMENS
A
S1
BX101
CX103
P
PMU
DC24 V Einspeisung,
RS485 (USS) X100
Busabschluss-
widerstand (USS) S1
Klemmenleiste X101
RS232/RS485 (USS) X103
Motoranschluss X2
PE3
−
+
Slot A
Slot B
Slot C
Zwischenkreis-
verschienung X3
Sicher HALT
(Option) X533

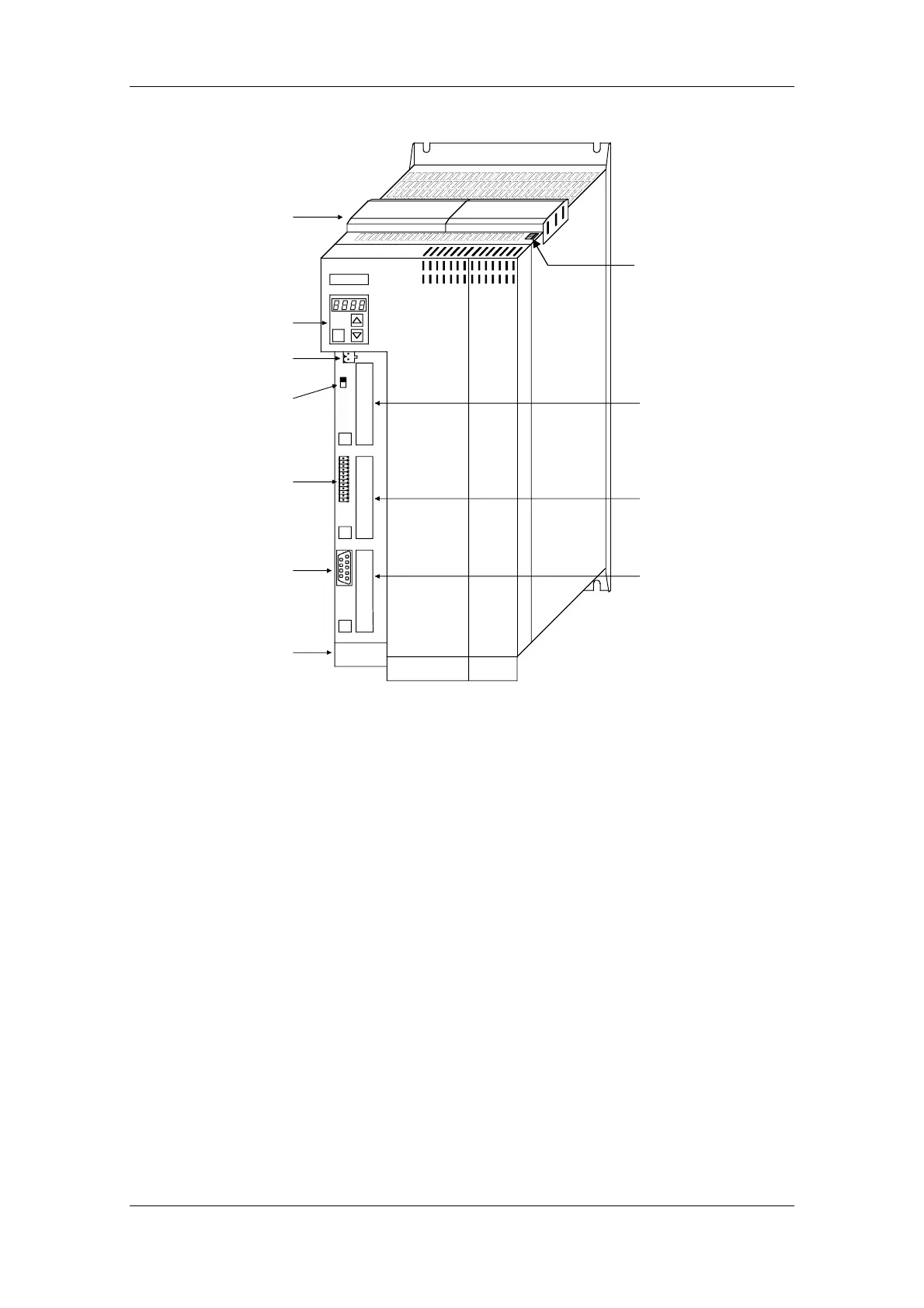

Bild 7-3 Anschlussübersicht Gehäusebreite 180 mm
